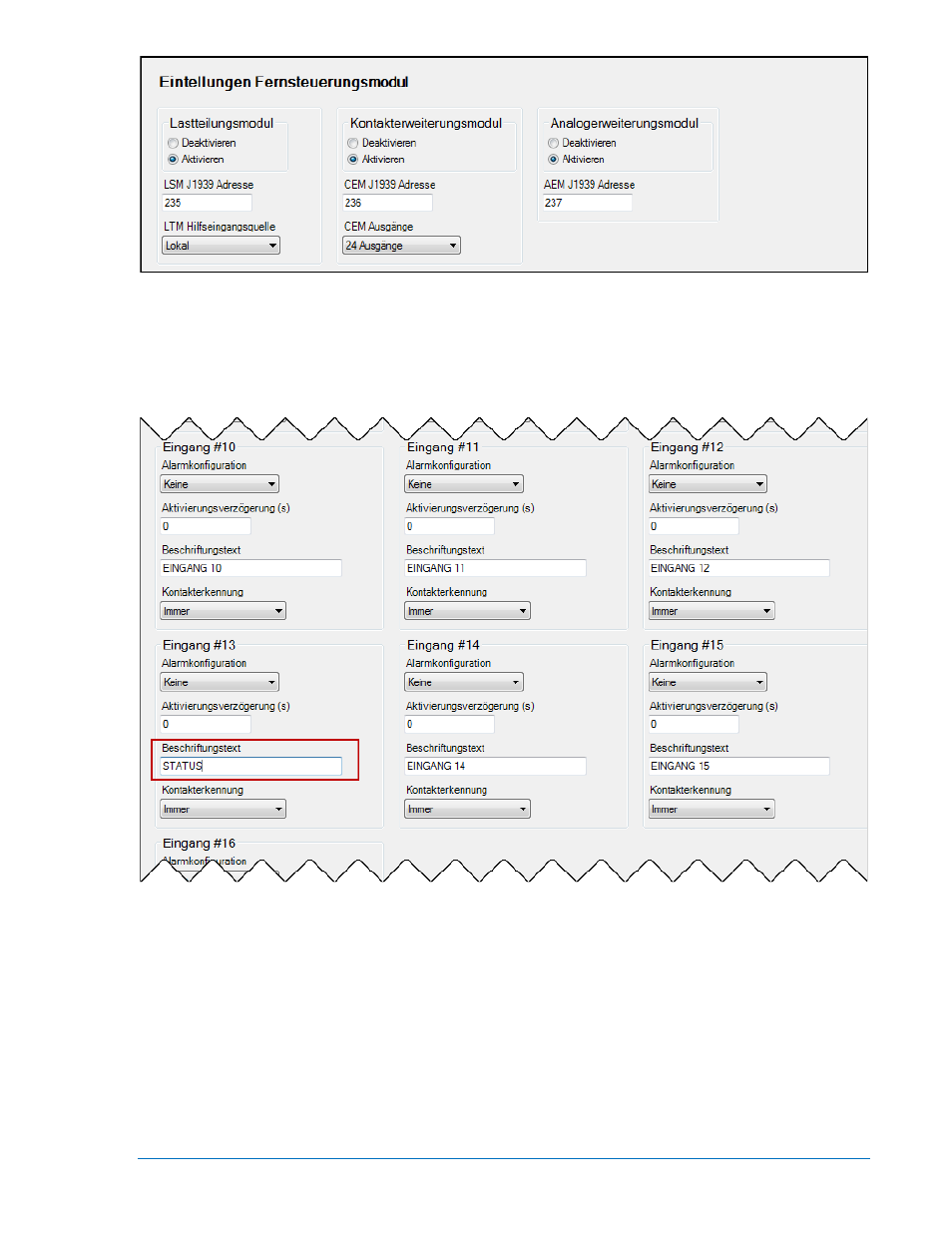

Abbildung 7-40. Einstellungs-Explorer, Systemparameter, Fenster Einrichtung Externe Module
3. Klicken Sie als nächstes auf Programmierbare Eingänge und dann auf Kontakteingänge, um den
Statuseingang des Unterbrechers zu beschriften (Eingang 13 ist der Standardwert). Siehe Abbildung
7-41.
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > PROGRAMMIERBARE EINGÄNGE >
KONFIGURIERBARE EINGÄNGE
Abbildung 7-41. Einstellungs-Explorer, Programmierbare Eingänge, Fenster Kontakteingänge
4. Klicken Sie auf Programmierbare Ausgänge und dann auf Kontaktausgänge. Wählen Sie die
entsprechenden Ausgänge für Unterbrecher Schließen (Ausgang 5 ist der Standardwert) und
Unterbrecher Öffnen (Ausgang 6 ist der Standardwert) aus und beschriften Sie diese. Wenn Sie
Kontaktausgänge am DGC-2020 für die Steuerung der Drehzahl- und Spannungsregler verwenden,
können hier auch die Kontaktausgänge beschriftet werden. Die standardmäßige Logik ist
Ausgang 9 =GOV Erhöhen, Ausgang 10 = GOV Senken, Ausgang 11 = AVR Erhöhen und
Ausgang 12 = AVR Senken. Siehe Abbildung 7-42.
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > PROGRAMMIERBARE AUSGÄNGE >
AUSGÄNGE
