Englisch

Deutsch

4-20 mA, Current Transducer

4-20 mA, Stromwandler

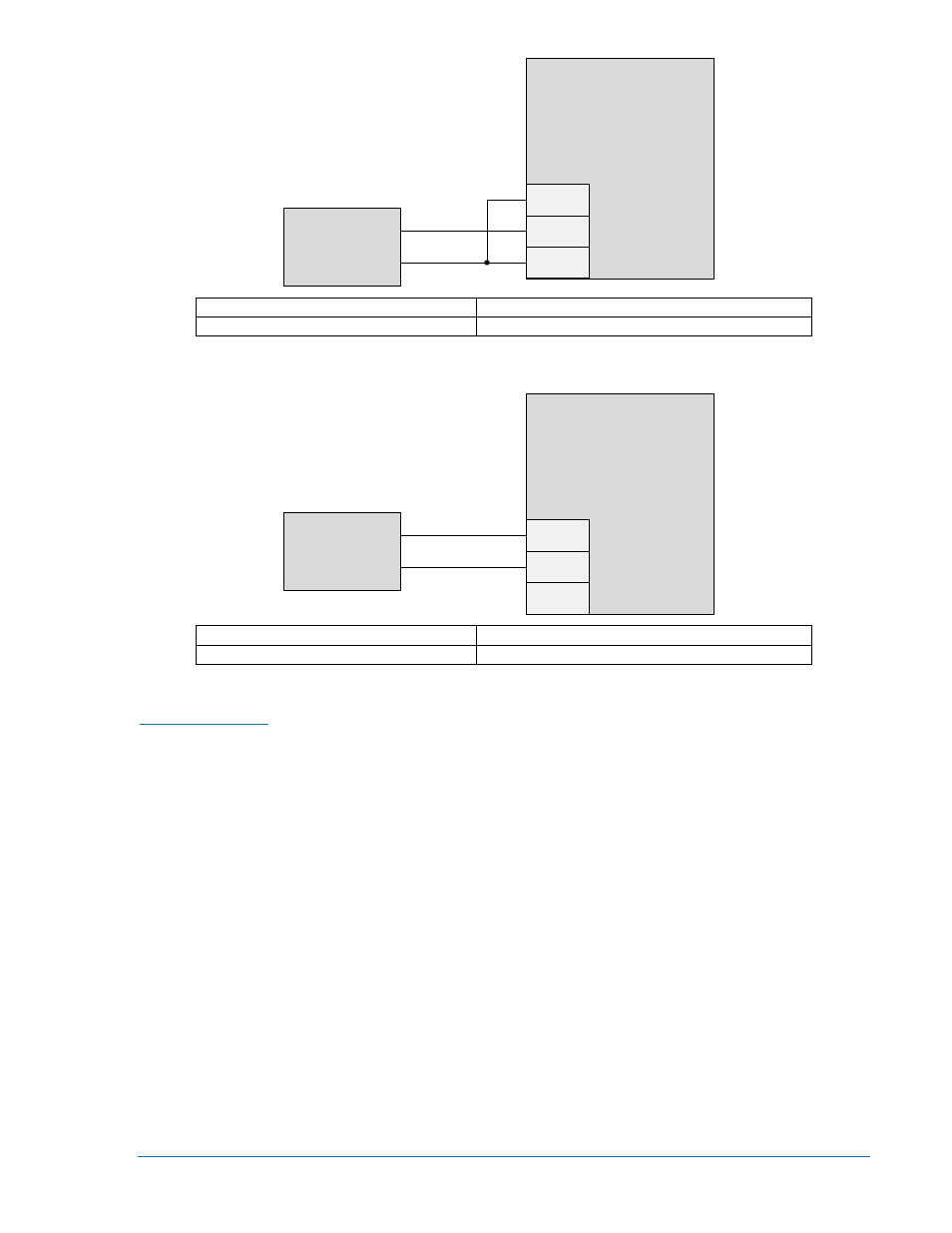

Abbildung 9-4. Analogeingänge - Stromeingangsverbindungen

Englisch

Deutsch

0-10 Vdc, Voltage Transducer

0-10 Vdc, Spannungswandler

Abbildung 9-5. Analogeingänge - Spannungseingangsverbindungen

Analogausgänge

Das LSM-2020 verfügt über drei Sätze von analogen Ausgangskontakten: AVR Steuerung, GOV
Steuerung und Lastteilungsleitung. Die Ausgangskontakte der AVR Steuerung bieten eine externe
Steuermöglichkeit für den Spannungssollwert des Generators. Die Ausgangskontakte der GOV
Steuerung bieten eine externe Steuermöglichkeit für den Drehzahlsollwert (RPM) des Generators. Der
Generator verwendet den gemessenen LS Ausgang (Lastteilungsleitung), um den mittleren Per-Unit
Lastpegel zu berechnen und verwendet dies als Sollwert für seinen kW Regler. Die Klemmen für die
Analogausgänge werden in

P2-9 (V+)

P2-8 (IN–)

P2-7 (IN+)

LSM-2020

P

0

0

5

9

-8

0

4 – 20 mA

Current

Transducer

P2-9 (V+)

P2-8 (IN–)

P2-7 (IN+)

LSM-2020

P

0

0

5

9

-8

1

0 – 10 Vdc

Voltage

Transducer

94002009900 Rev X

DGC-2020 LSM-2020 (Lastteilungsmodul)

9-9
