Basler Electric DGC-2020 Benutzerhandbuch
Seite 30
Englisch
Deutsch
Model Number
Modellnummer
Style Number
Bauformnummer
Current Sensing
Stromabtastung
5A/1A CT inputs
5A/1A CT Eingänge
Output Contacts
Ausgangskontakte
7/15 contacts
7/15 Kontakte
Battery Backup for Real-Time Clock
Batterie Backup für die Echtzeituhr
Generator Protection
Generatorschutz
Standard: 27, 32R, 40Q, 59, 81O, 81U
Standard: 27, 32R, 40Q, 59, 81O, 81U
Enhanced: 27, 32R, 40Q, 47, 51, 59, 78, 81O, 81U,
81 ROCOF
Erweitert: 27, 32R, 40Q, 47, 51, 59, 78, 81O, 81U, 81
ROCOF
LCD Heater
LCD Heizer
Generator Frequency
Generatorfrequenz
50/60/400 Hz
50/60/400 Hz
Internal RS-485 Port
Interne RS-485 Schnittstelle
None
Keine
RS-485 communication port
RS-485 Kommunikationsschnittstelle
Internal Dial-Out Modem
Internes Auswähl-Modem Port
US version
US Version
Automatic Synchronizer
Auto Synchronisator
Note: [1] When 400 Hz is selected, automatic
synchronizer and RS-232 dial-out modem port
options are not available.
Hinweis: [1] Wenn 400 Hz ausgewählt wurde, stehen die
Optionen Automatischer Synchronisator und Schnittstelle für
RS-232 Auswählmodem nicht zur Verfügung.

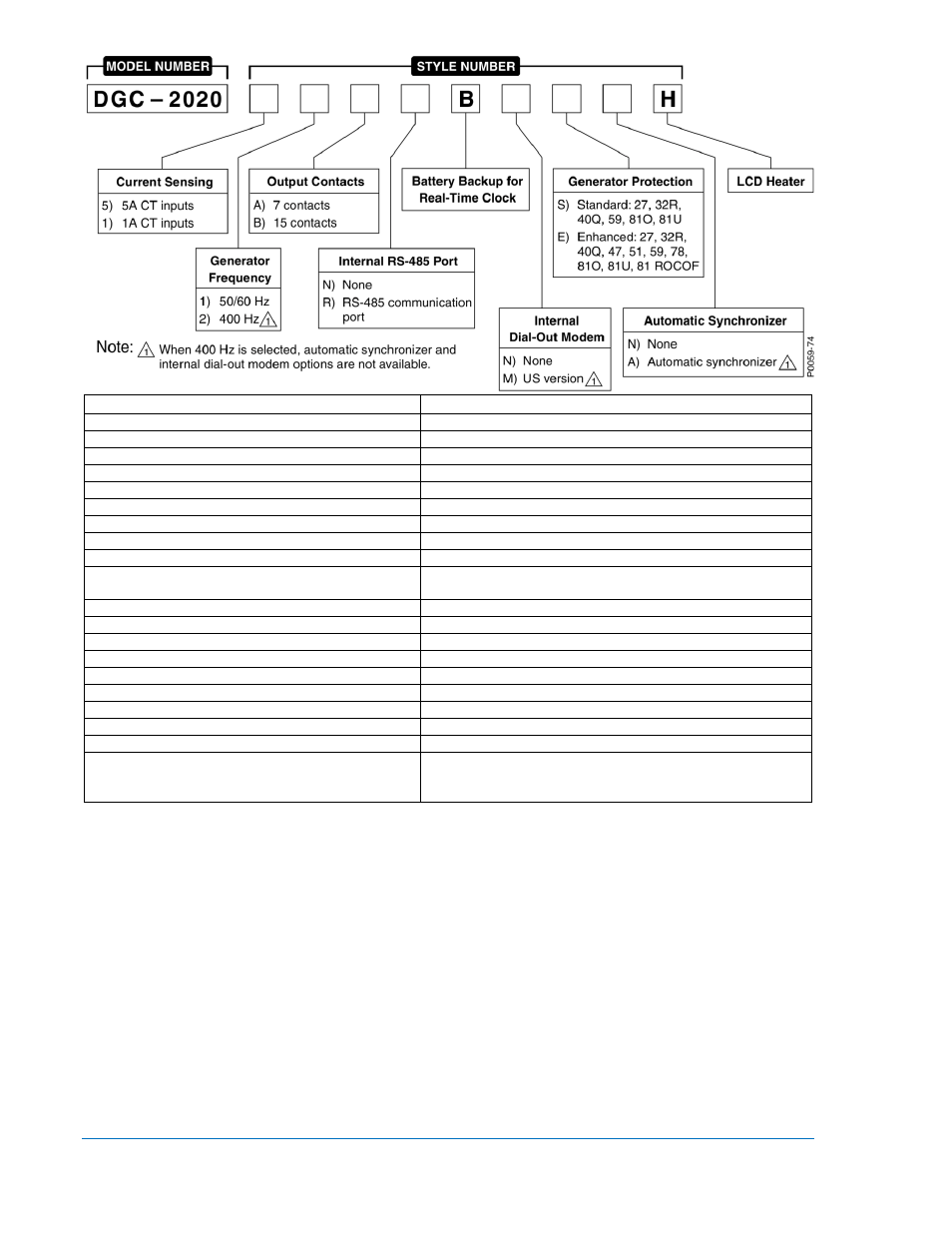

Abbildung 1-2. DGC-2020 Bauformschema für Hardwareversionen 1 und 2
Ist die Bauformnummer eines DGC-2020 (Hardwareversion 3) beispielsweise 51BNBREAH, so hat der
Controller folgende Eigenschaften und Betriebsmerkmale.
5
5 Aac Stromabtasteingänge
1
50/60 Hertz Generatornennfrequenz
B Drei Ausgangskontakte mit fester Funktion und 12 programmierbare Ausgangskontakte
N Keine RS-485 Kommunikationsschnittstelle
B Batterie Backup für Echtzeituhr bei Ausfällen der Steuerleistung
R Schnittstelle für externes Auswähl-Modem
E Erweiterter Generatorschutz (27 Unterspannung, 32R Rückleistung, 40Q Erregungsverlust, 47
Phasenungleichgewicht, 51 Überstrom, 59 Überspannung, 78 Vektorverschiebung, 81O
Überfrequenz, 81U Unterfrequenz und 81 ROCOF)
A Auto-Synchronisator
H LCD Heizung
1-6
DGC-2020 Allgemeine Informationen
9400200990 Rev X
