KAPITEL 2
•MENSCH-MASCHINE
SCHNITTSTELLE
Einleitung
Dieses Kapitel beschreibt die Komponenten der Mensch-Maschine Schnittstelle (MMS) des DGC-2020.
Die MMS Komponenten des DGC-2020 finden Sie auf der vorderen Schalttafel (Steuereinrichtungen und
Anzeigen) und auf der rückseitigen Schalttafel (Klemmen und Anschlüsse).
Vordere Schalttafel

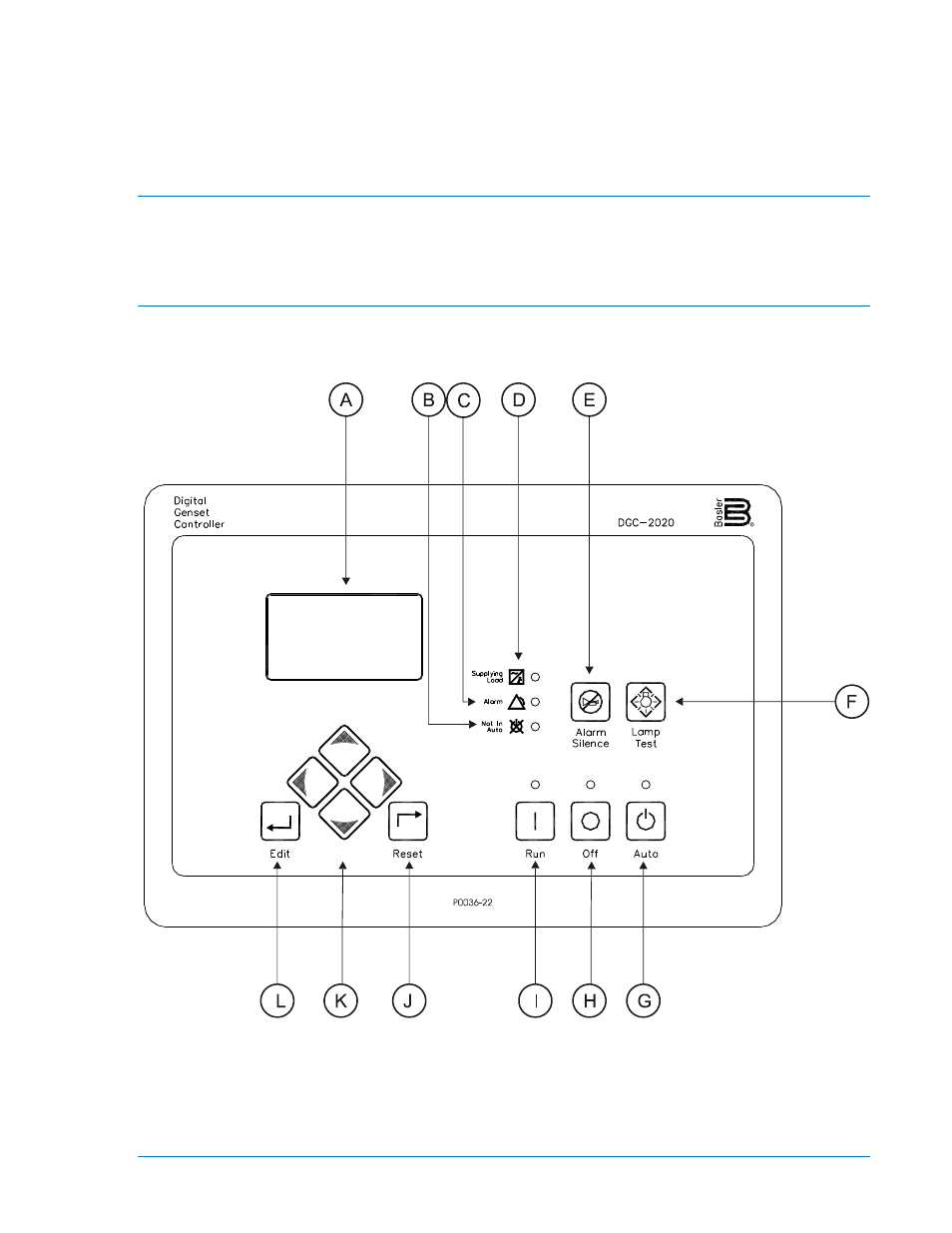

Abbildung 2-1 zeigt die MMS der vorderen Schalttafel des DGC-2020. Tabelle 2-1 listet die
Positionsanzeiger mit einer Beschreibung für jede Komponente der MMS auf.
9400200990 Rev X
DGC-2020 Mensch-Maschine Schnittstelle
2-1
