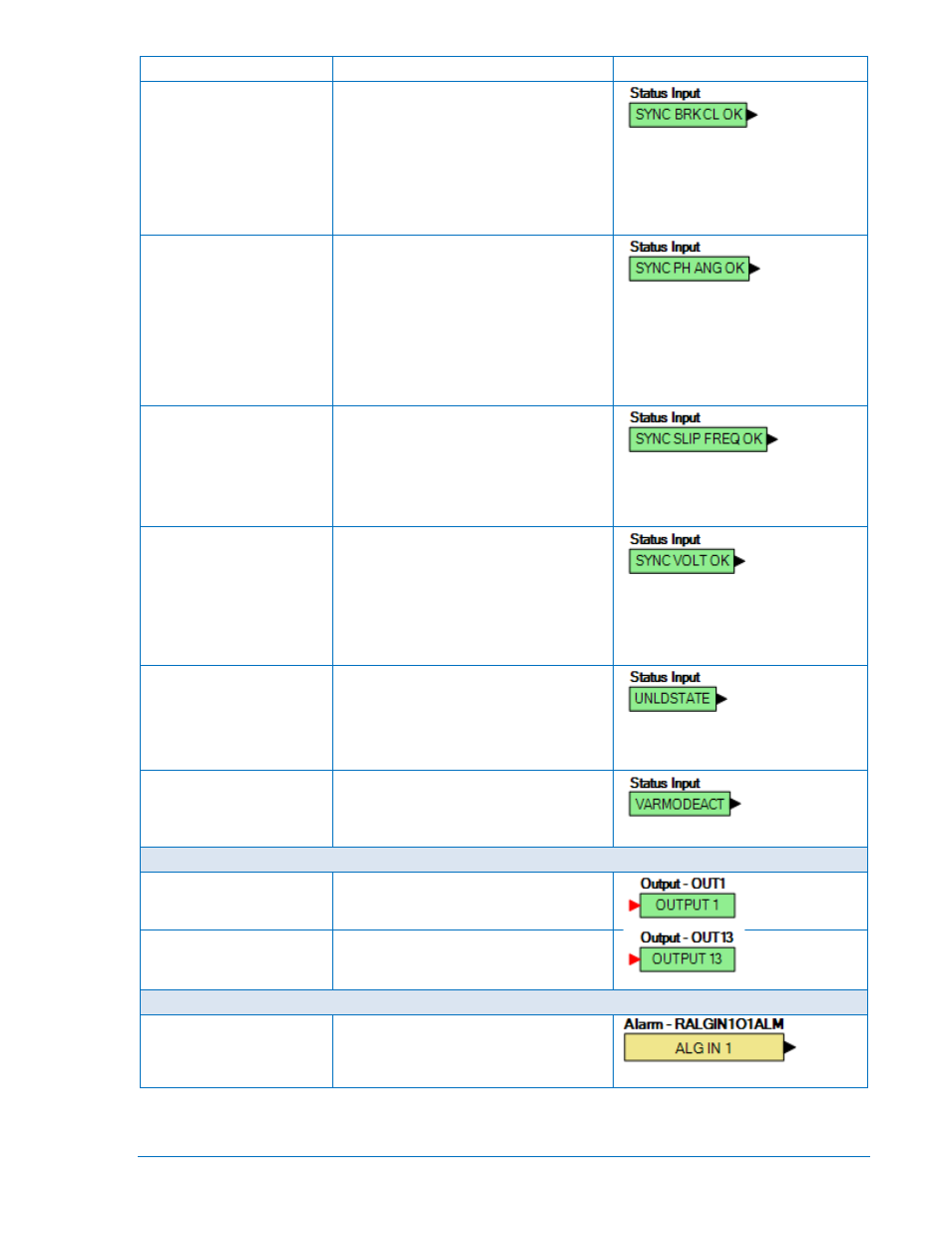

Name
Beschreibung
Symbol
Statuseingang
Sync Unterbrecher
schließen OK
Wahr, wenn der automatische
Synchronisator arbeitet und feststellt,
dass sich die Spannungsdifferenz
zwischen Bus- und Generatorspannung,
die Schlupffrequenz und der
Phasenwinkel innerhalb festgelegter
Grenzen befinden, so dass es OK ist,
einen 'Unterbrecher Schließen' Befehl zu
senden.
Statuseingang
Sync Phasenwinkel OK
Wahr, wenn der automatische
Synchronisator arbeitet und sich der
Phasenwinkel zwischen dem
Busspannungseingang und dem
Generatorspannungseingang innerhalb
der durch die Einstellung für
Phasenverriegelungs-Synchronisation
oder dem berechneten Voreilungswinkel
für vorausschauende Synchronisation
festgelegten Grenzen befindet.
Statuseingang
Sync Schlupffrequenz OK
Wahr, wenn der automatische
Synchronisator arbeitet und sich der
Phasenwinkel zwischen dem
Busspannungseingang und dem
Generatorspannungseingang innerhalb
der durch die Schlupffrequenzeinstellung
angegebenen Grenzen befindet.
Statuseingang
Sync Spannung OK
Wahr, wenn der automatische
Synchronisator arbeitet und sich die
Spannungsdifferenz zwischen dem
Busspannungseingang und dem
Generatorspannungseingang innerhalb
der durch die Einstellung
'Spannungsfenster' angegebenen
Grenzen befindet.
Statuseingang
Entlastungszustand
Wahr, wenn der DGC-2020 parallel mit
anderen Generatoren arbeitet oder
parallel zum Versorgungsnetz arbeitet
und der DGC-2020 den kW Ausgang des
Generators reduziert, bevor der
Generatorunterbrecher geöffnet wird.
Statuseingang
VAR Modus aktiv
Wahr, wenn der VAR Modus aktiv ist.
Ausgangsobjekte
Physische Ausgänge
OUT1 - OUTx
Physische Ausgänge 1 bis 7 (Bauform
xxAxxxxxx) oder 1 bis 15 (Bauform
xxBxxxxxx).
Externe Ausgänge
OUT13 - OUT36
Externe Ausgänge 13 bis 36.
(Verfügbar, wenn ein optionales
CEM-2020 angeschlossen ist.)
Alarme
Analogerweiterungsmodul
Externe Analogeingänge
1-8
Wahr, wenn Über 1, Über 2, Unter 1,
Unter 2 oder Außerhalb als Alarm
konfiguriert wurde und der Schwellwert
erreicht wurde. (Über 1 wird dargestellt.)
