Erwartete Seq ID: Einstellbar von 0 bis 255.
Programmierbare Sender
Die Sendereingänge des DGC-2020 können benutzerdefiniert angepasst werden, um die Sender für
Kühlmitteltemperatur, Öldruck und Kraftstoffpegel mit maximaler Genauigkeit auslesen zu können.
Die Kennlinie jedes Sendereingangs kann mit bis zu 11 Punkten konfiguriert werden
A
. Jedem Punkt kann
ein Widerstands-Eingangswert und ein zugehöriger Wert für Temperatur (Kühlmitteltemperatursender),
Druck (Öldrucksender) oder Prozent (Kraftstoffpegelsender) zugewiesen werden. Eine
Steigungseinstellung
B
für den Sender ordnet die Werte automatisch in der Widerstandsspalte, je
nachdem, ob der Sender eine negative oder positive Steigung erfordert. Die Kurvenpunkte der Sender
werden automatisch in einem Diagramm
C
in BESTCOMSPlus dargestellt, welches ausgedruckt werden
kann
D
.
Senderkurvenpunkte, die in BESTCOMSPlus konfiguriert wurden, können in der Konfigurationsdatei
E
gespeichert werden. Die Daten für alle drei Sender werden automatisch mit der Konfigurationsdatei des
DGC-2020 gespeichert.
Alle Änderungen, die in BESTCOMSPlus an den Senderpunkten vorgenommen wurden, können auf die
Werkseinstellungen
F
zurückgesetzt werden. Es kann auch eine neue Einstellungsdatei
G
erstellt werden.

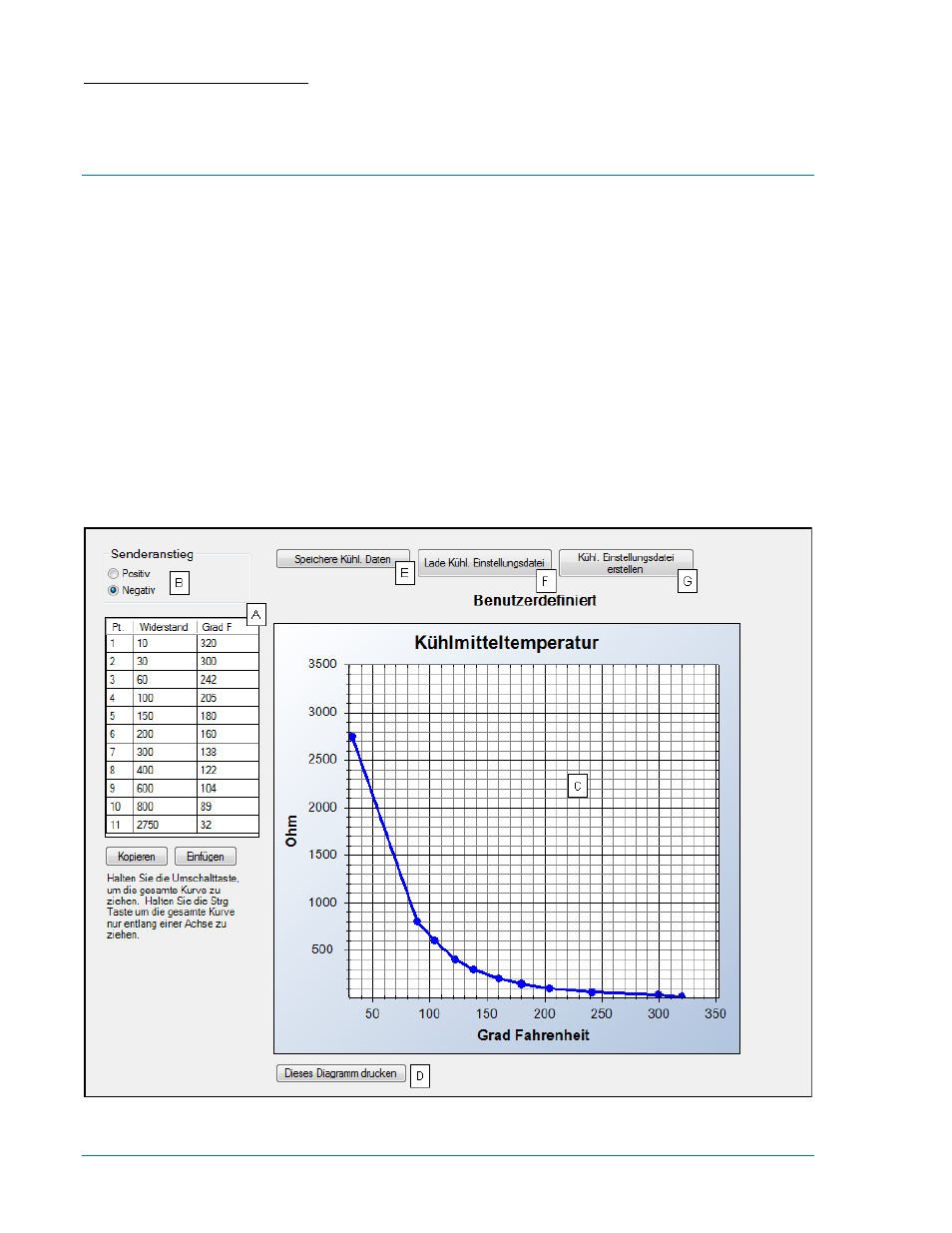

Abbildung 4-75 zeigt das BESTCOMSPlus Fenster Kühlmitteltemperatur, programmierbarer Sender.(Die
Inhalte und das Layout sind für all BESTCOMSPlus Fenster für programmierbare Sender identisch.)
Abbildung 4-75. Kühlmitteltemperatur
4-106
DGC-2020 BESTCOMSPlus
® Software
9400200990 Rev X
