90 5 Programmieren: Werkzeuge

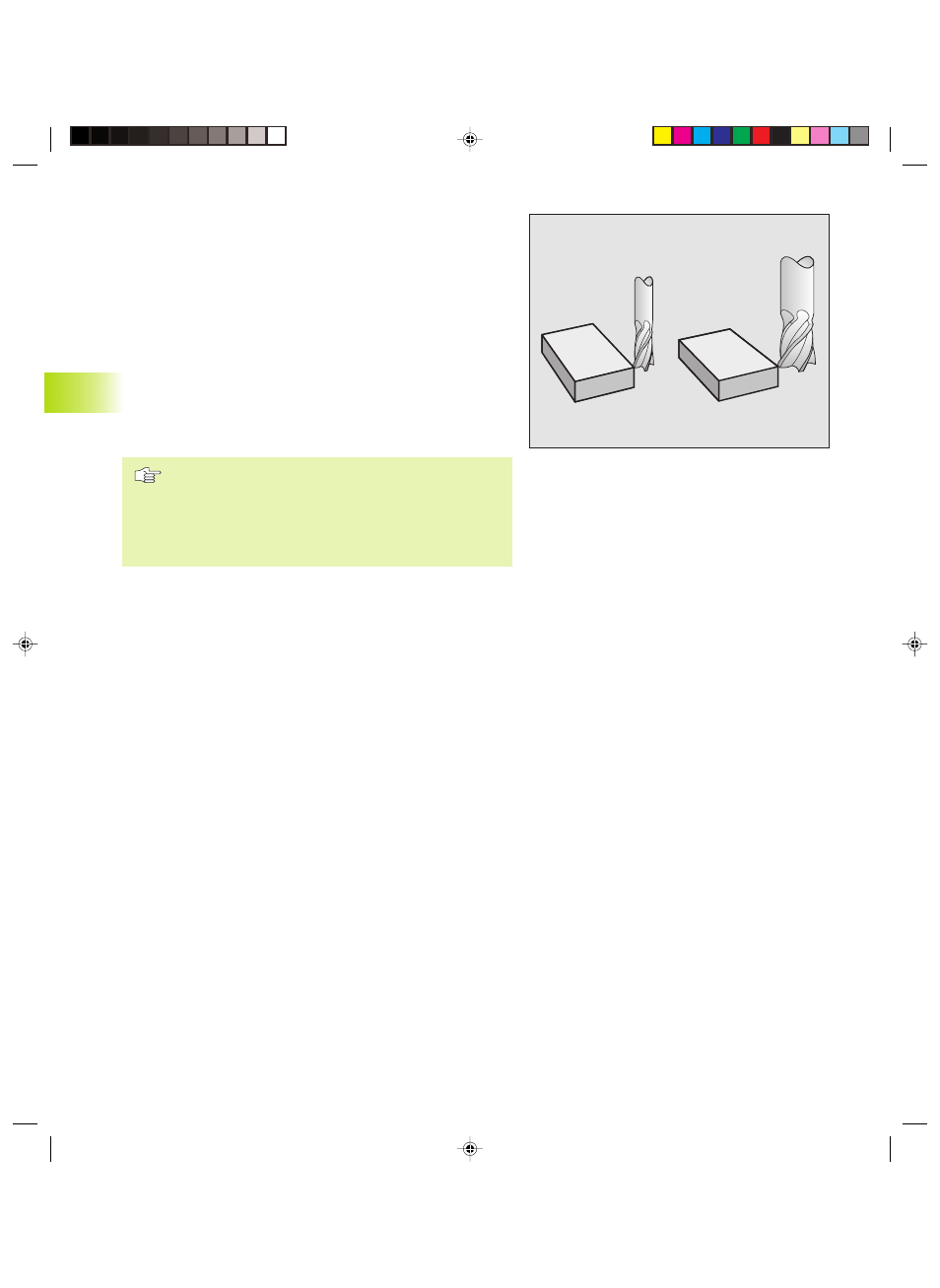

5.3 Werkzeug-Korrektur
Die TNC korrigiert die Werkzeugbahn um den Korrekturwert für
Werkzeug-Länge in der Spindelachse und um den Werkzeug-Radius in
der Bearbeitungsebene.
Wenn Sie das Bearbeitungs-Programm direkt an der TNC erstellen, ist
die Werkzeug-Radiuskorrektur nur in der Bearbeitungsebene wirksam.
Die TNC berücksichtigt dabei bis zu fünf Achsen (TNC 410: Vier
Achsen) inkl. der Drehachsen.
Werkzeug-Längenkorrektur
Die Werkzeug-Korrektur für die Länge wirkt, sobald Sie ein Werk-
zeug aufrufen und in der Spindelachse verfahren. Sie wird aufgeho-
ben, sobald ein Werkzeug mit der Länge L=0 aufgerufen wird.
Wenn Sie eine Längenkorrektur mit positivem Wert mit 0
aufheben, verringert sich der Abstand vom Werkzeug zu
Werkstück.
Nach einem Werkzeug-Aufruf ändert sich der programmier-
te Weg des Werkzeugs in der Spindelachse um die Längen-
differenz zwischen altem und neuem Werkzeug.
Bei der Längenkorrektur werden Delta-Werte sowohl aus dem
T-Satz als auch aus der Werkzeug-Tabelle berücksichtigt
Korrekturwert = L + DL
T
+ DL
TAB
mit
L Werkzeug-Länge L aus G99-Satz oder Werkzeug-
Tabelle
DL
T
Aufmaß DL für Länge aus T-Satz (von der
Positionsanzeige nicht berücksichtigt)
DL
TAB
Aufmaß DL für Länge aus der Werkzeug-Tabelle
