67 HEIDENHAIN TNC 410, TNC 426, TNC 430

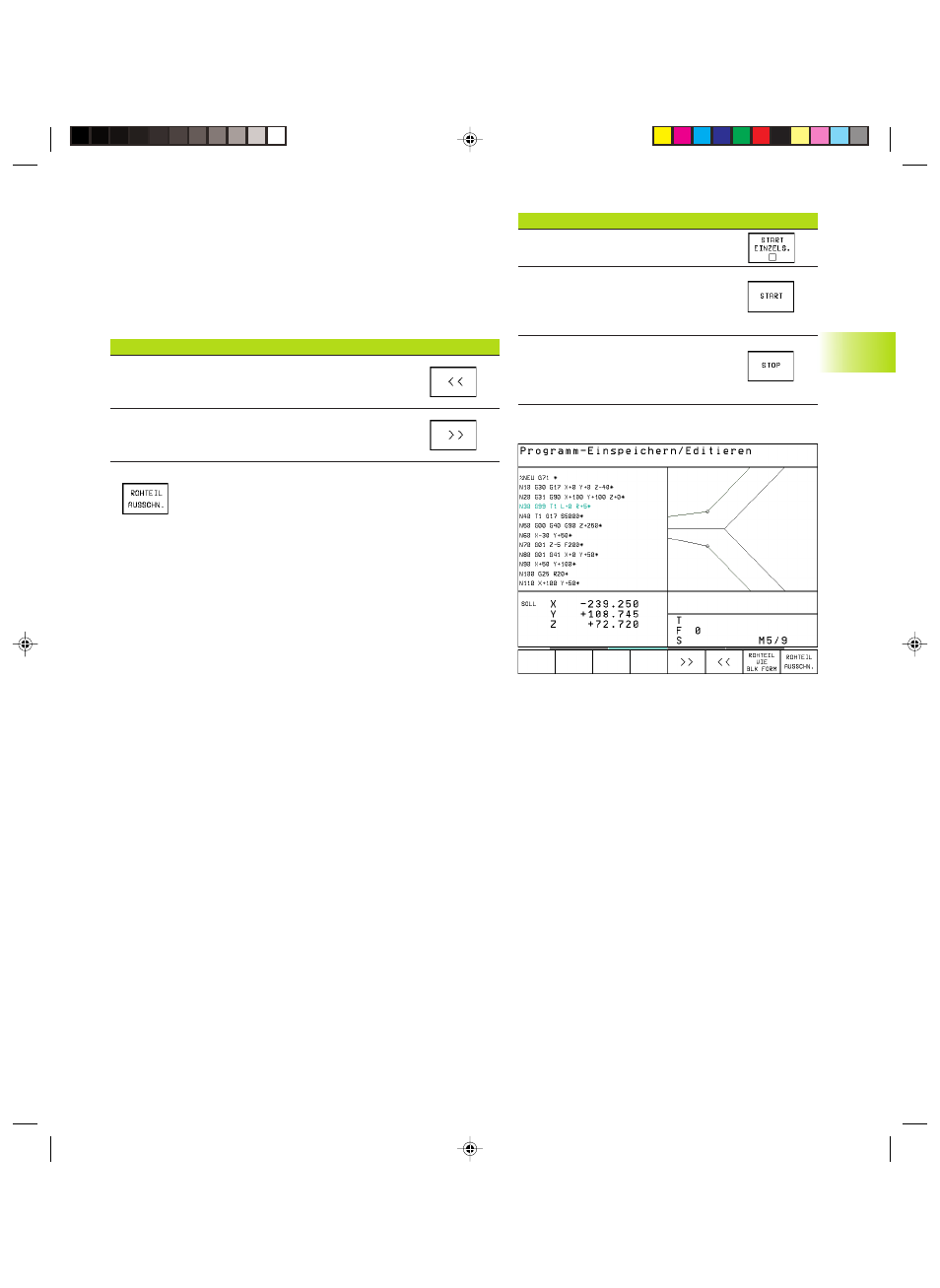

Ausschnittsvergrößerung oder -verkleinerung
Sie können die Ansicht für eine Grafik selbst festlegen. Mit einem
Rahmen wählen Sie den Ausschnitt für die Vergrößerung oder
Verkleinerung.
ú Softkey-Leiste für Ausschnitts-Vergrößerung/Verkleinerung wählen
(zweite Leiste, siehe Bild rechts)
Damit stehen folgende Funktionen zur Verfügung:
Funktion Softkey
Rahmen verkleinern – zum Verkleinern
Softkey gedrückt halten
Rahmen vergrößern – zum Vergrößern
Softkey gedrückt halten
ú Mit Softkey ROHTEIL AUSSCHN. ausgewählten Bereich
übernehmen
Mit dem Softkey ROHTEIL WIE BLK FORM stellen Sie den ursprüng-
lichen Ausschnitt wieder her.
4.7 Pr
ogr
ammier
-Gr
afik (nic
h
t
TNC 426,
TNC 430)
Funktionen der Programmier-Grafik Softkey
Programmier-Grafik satzweise erstellen
Programmier-Grafik komplett erstellen
oder nach RESET + START
vervollständigen
Programmier-Grafik anhalten
Dieser Softkey erscheint nur, während
die TNC eine Programmier-Grafik erstellt
