13 MOD-Funktionen 332
13.14 Pr
ogr
ammierspr
ac
he für P
ositionier
en mit Handeing
abe wählen;
1
3
.1
5
A
c
hsausw
ahl für L
-Satz-Gener
ier
ung (nic
h
t
TNC 41
0,
nur Klar
text-Dialog)
13.14 Programmiersprache für
Positionieren mit Handeingabe
wählen
Mit der MOD-Funktion Programm-Eingabe schalten Sie der Pro-
grammierung der Datei in der Betriebsart Positionieren mit Hand-
eingabe:
■ Im Klartext-Dialog programmieren:
Programm-Eingabe: HEIDENHAIN
■ Gemäß DIN/ISO programmieren:
Programm-Eingabe: ISO
13.15 Achsauswahl für L-Satz-
Generierung (nicht TNC 410, nur
Klartext-Dialog)
Im Eingabe-Feld für die Achsauswahl legen Sie fest, welche Koordi-
naten der aktuellen Werkzeug-Position in einen L-Satz übernommen
werden. Die Generierung eines separaten L-Satzes erfolgt mit der
Taste „Ist-Position übernehmen“. Die Auswahl der Achsen erfolgt
wie bei Maschinen-Parametern bitorientiert:
Achsauswahl %11111 X, Y, Z, IV., V. Achse übernehmen
Achsauswahl %01111 X, Y, Z, IV. Achse übernehmen
Achsauswahl %00111 X, Y, Z Achse übernehmen
Achsauswahl %00011 X, Y Achse übernehmen
Achsauswahl %00001 X Achse übernehmen

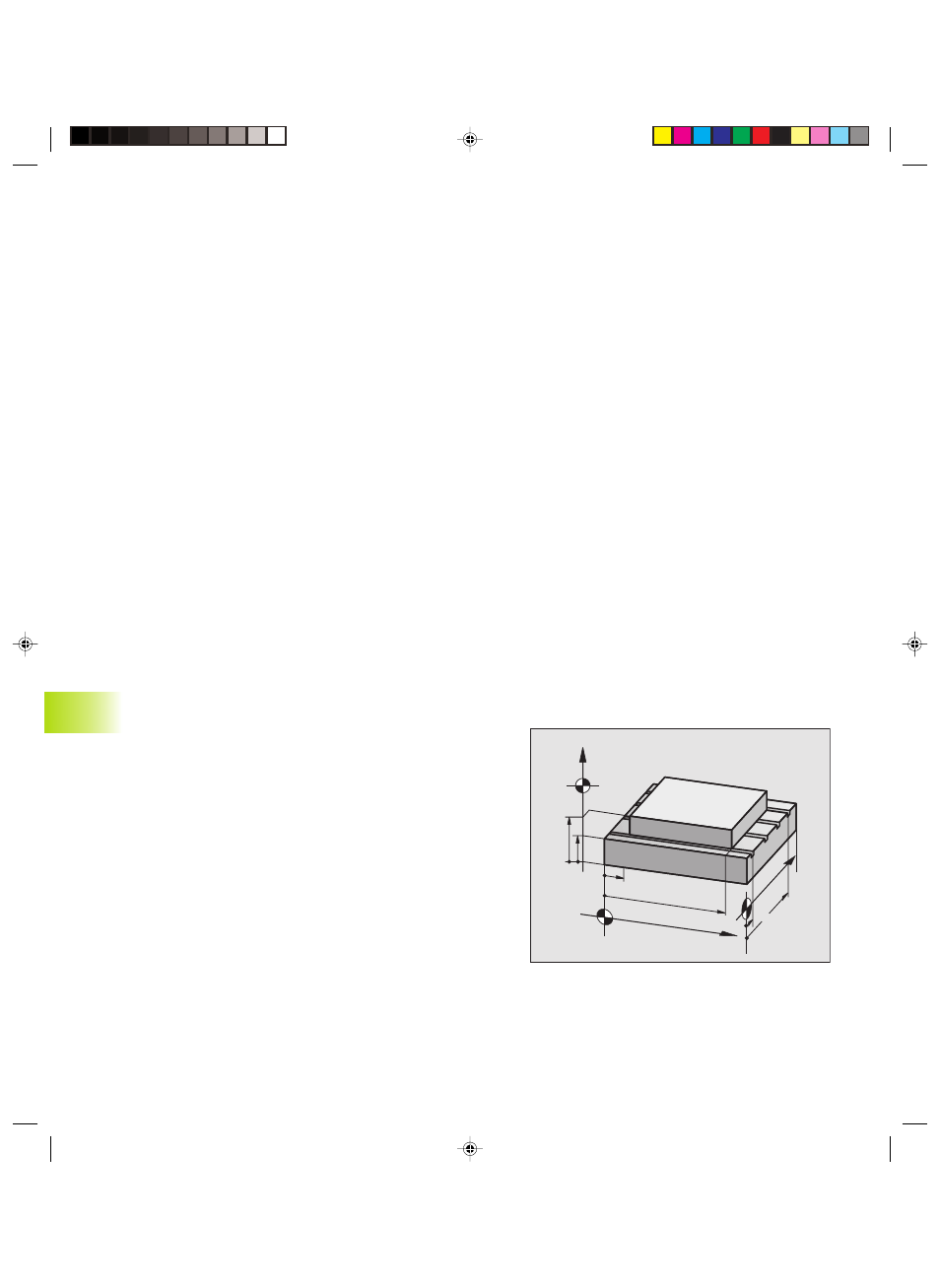

13.16 Verfahrbereichs-Begrenzungen
eingeben, Nullpunkt-Anzeige
Innerhalb des maximalen Verfahrbereichs können Sie den tatsäch-
lich nutzbaren Verfahrweg für die Koordinatenachsen einschränken.
Anwendungsbeispiel: Teilapparat gegen Kollisionen sichern
Der maximale Verfahrbereich ist durch Software-Endschalter be-
grenzt. Der tatsächlich nutzbare Verfahrweg wird mit der MOD-
Funktion ENDSCHALTER eingeschränkt: Dazu geben Sie die
Maximalwerte in positiver und negativer Richtung der Achsen
bezogen auf den Maschinen-Nullpunkt ein. Wenn Ihre Maschine
über mehrere Verfahrbereiche verfügt, können Sie die Begrenzung
für jeden Verfahrbereich separat einstellen (Softkey ENDSCHALTER
(1) bis ENDSCHALTER (3), nicht TNC 410).
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min X
max
