12 1 Einführung

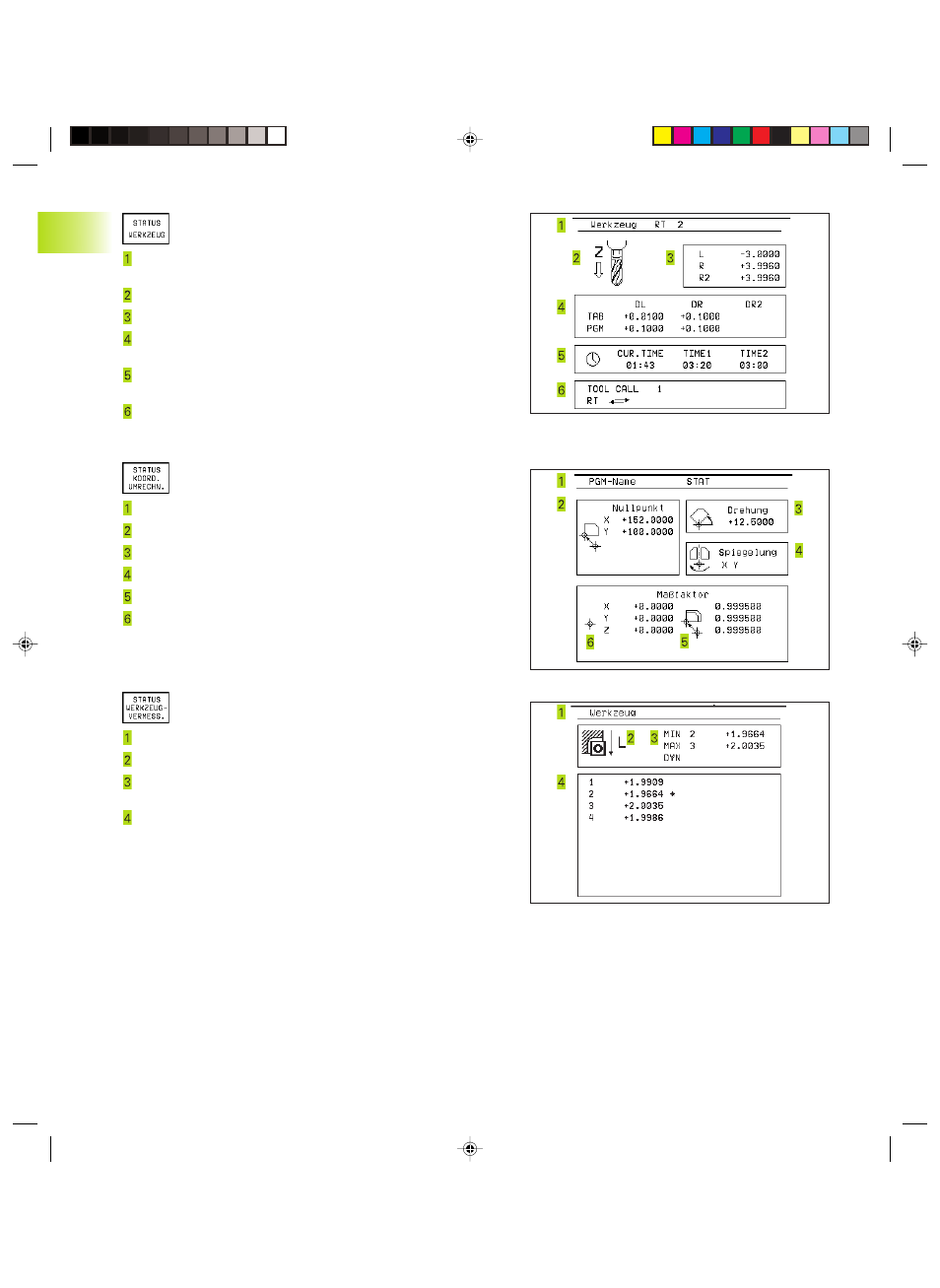

Informationen zu den Werkzeugen
Anzeige T: Werkzeug-Nummer und -Name
Anzeige RT: Nummer und Name eines Schwester-Werkzeugs
Werkzeugachse
Werkzeug-Länge und -Radien
Aufmaße (Delta-Werte) aus dem TOOL CALL (PGM) und der
Werkzeug-Tabelle (TAB)
Standzeit, maximale Standzeit (TIME 1) und maximale Standzeit
bei TOOL CALL (TIME 2)
Anzeige des aktiven Werkzeugs und des (nächsten) Schwester-
Werkzeugs
Koordinaten-Umrechnungen
Hauptprogramm-Name
Aktive Nullpunkt-Verschiebung (Zyklus 7)
Aktiver Drehwinkel (Zyklus 10)
Gespiegelte Achsen (Zyklus 8)
Aktiver Maßfaktor / Maßfaktoren (Zyklen 11 / 26)
Mittelpunkt der zentrischen Streckung
Siehe „8.8 Zyklen zur Koordinaten-Umrechnung“
Werkzeug-Vermessung
Nummer des Werkzeugs, das vermessen wird
Anzeige, ob Werkzeug-Radius oder -Länge vermessen wird
MIN- und MAX-Wert Einzelschneiden-Vermessung und Ergebnis
der Messung mit rotierendem Werkzeug (DYN)
Nummer der Werkzeug-Schneide mit zugehörigem Meßwert
Der Stern hinter dem Meßwert zeigt an, daß die Toleranz aus der
Werkzeug-Tabelle überschritten wurde
