11 Programm-Test und Programmlauf 278
11
.1 Gr
afik
en
3D-Darstellung

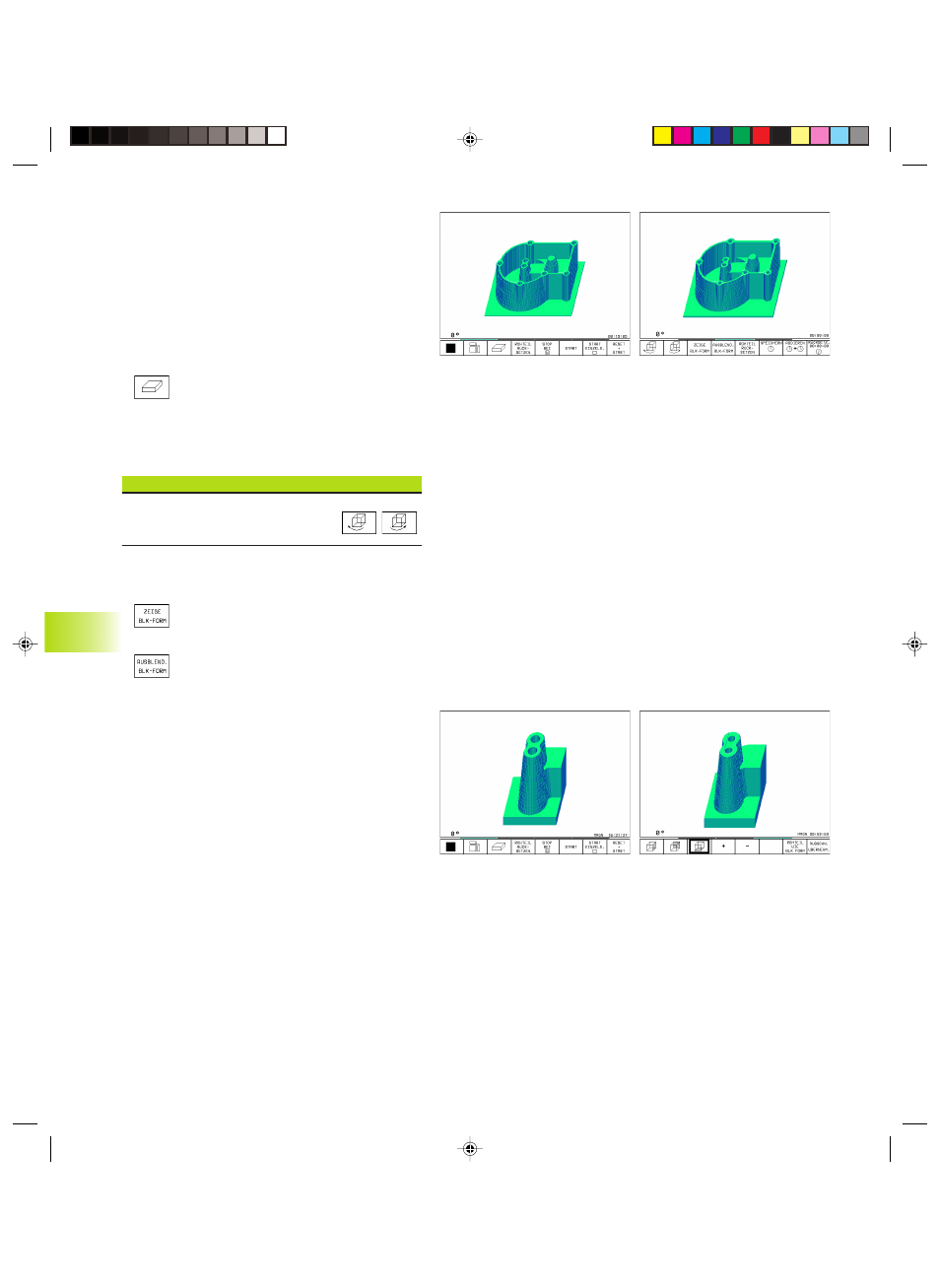

Die TNC zeigt das Werkstück räumlich.
Die 3D-Darstellung können Sie um die vertikale Achse
drehen. Die Umrisse des Rohteils zu Beginn der
grafischen Simulation können Sie als Rahmen
anzeigen lassen (nicht TNC 410).
In der Betriebsart Programm-Test stehen Funktionen
zur Ausschnitts-Vergrößerung zur Verfügung (siehe
„Ausschnitts-Vergrößerung“).
ú 3D-Darstellung mit Softkey wählen
3D-Darstellung drehen
Softkey-Leiste umschalten, bis folgende Softkeys
erscheinen:
Funktion Softkeys
Darstellung in 27°-Schritten
vertikal drehen
Rahmen für die Umrisse des Rohteils ein- und
ausblenden (nicht TNC 410)
ú Rahmen einblenden: Softkey ZEIGE
BLK-FORM
ú Rahmen ausblenden: Softkey
AUSBLEND. BLK-FORM
Ausschnitts-Vergrößerung
Den Ausschnitt können Sie in der Betriebsart Pro-
gramm-Test ändern, für
■ Darstellung in 3 Ebenen und die
■ 3D-Darstellung
Dafür muß die grafische Simulation gestoppt sein.
Eine Ausschnitts-Vergrößerung ist immer in allen
Darstellungsarten wirksam.
