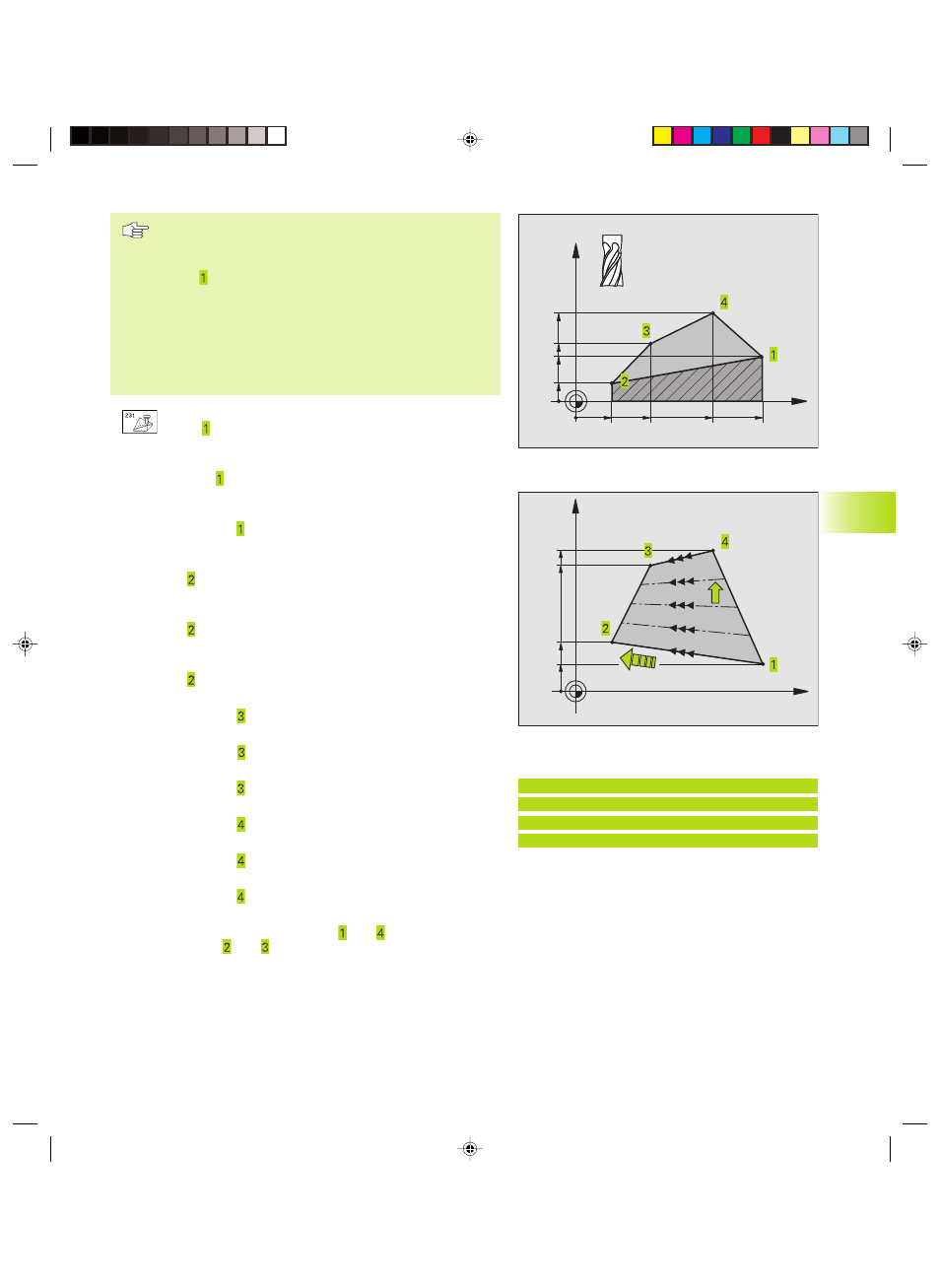

HEIDENHAIN TNC 410, TNC 426, TNC 430
Beachten Sie vor dem Programmieren
Die TNC positioniert das Werkzeug von der aktuellen Po-
sition mit einer 3D-Geradenbewegung auf den Start-
punkt
. Werkzeug so vorpositionieren, daß keine
Kollision mit dem Werkstück oder Spannmitteln erfolgen
kann.
Die TNC fährt das Werkzeug mit Radiuskorrektur G40
zwischen den eingegebenen Positionen
Ggf. Fräser mit einem über Mitte schneidenden Stirnzahn
verwenden (DIN 844).
ú
Startpunkt 1. Achse Q225 (absolut): Startpunkt-Koordina-
te der abzuzeilenden Fläche in der Hauptachse der
Bearbeitungsebene
ú
Startpunkt 2. Achse Q226 (absolut): Startpunkt-Koordi-
nate der abzuzeilenden Fläche in der Nebenachse der
Bearbeitungsebene
ú
Startpunkt 3. Achse Q227 (absolut): Startpunkt-Ko-
ordinate der abzuzeilenden Fläche in der Spindel-
achse
ú
2. Punkt 1. Achse Q228 (absolut): Endpunkt-Koordinate
der abzuzeilenden Fläche in der Hauptachse der
Bearbeitungsebene
ú
2. Punkt 2. Achse Q229 (absolut): Endpunkt-Koordinate
der abzuzeilenden Fläche in der Nebenachse der
Bearbeitungsebene
ú
2. Punkt 3. Achse Q230 (absolut): Endpunkt-Koordinate
der abzuzeilenden Fläche in der Spindelachse
ú
3. Punkt 1. Achse Q231 (absolut): Koordinate des
Punktes in der Hauptachse der Bearbeitungsebene
ú
3. Punkt 2. Achse Q232 (absolut): Koordinate des
Punktes
in der Nebenachse der Bearbeitungsebene
ú
3. Punkt 3. Achse Q233 (absolut): Koordinate des
Punktes in der Spindelachse
ú
4. Punkt 1. Achse Q234 (absolut): Koordinate des
Punktes in der Hauptachse der Bearbeitungsebene
ú
4. Punkt 2. Achse Q235 (absolut): Koordinate des
Punktes in der Nebenachse der Bearbeitungsebene
ú
4. Punkt 3. Achse Q236 (absolut): Koordinate des
Punktes in der Spindelachse
ú
Anzahl Schnitte Q240: Anzahl der Zeilen, die die TNC das
Werkzeug zwischen Punkt und , bzw. zwischen
Punkt und verfahren soll
ú
Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/ min. Die TNC führt
den ersten Schnitt mit dem halben programmierten
Wert aus.
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
X
Z
Q236
Q233
Q227
Q230
Q228
Q225
Q234
Q231
8.8 Zyklen zum
Abz
eilen
NC-Beispielsatz:
N72 G231 Q225=+0 Q226=+5 Q227=-2
Q228=+100 Q229=+15 Q230=+5 Q231=+15
Q232=+125 Q233=+25 Q234=+85 Q235=+95
Q236=+35 Q240=40 Q207=500*
