8 Programmieren: Zyklen 194
A B
C D
AUSRAEUMEN (Zyklus G57)
Zyklus-Ablauf
1 Die TNC positioniert das Werkzeug in der Bearbeitungsebene
über den ersten Einstichpunkt; dabei berücksichtigt die TNC das
Schlicht-Aufmaß
2 Mit dem Vorschub Tiefenzustellung fährt die TNC das Werkzeug
auf die erste Zustell-Tiefe

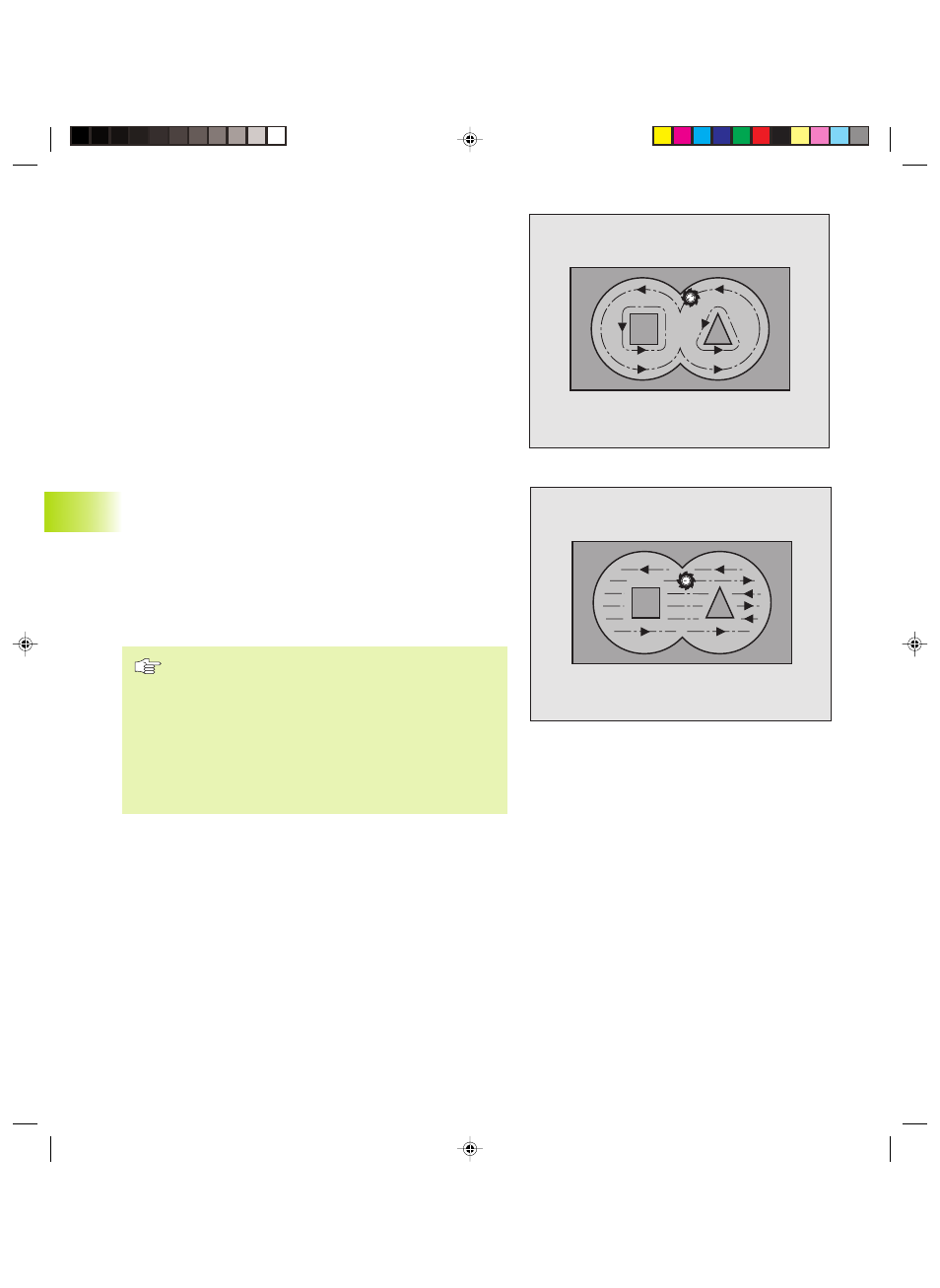

Kontur umfräsen (siehe Bild rechts oben):
1 Das Werkzeug umfräst mit dem eingegebenen Vorschub die erste
Teilkontur; Das Schlicht-Aufmaß wird in der Bearbeitungsebene
berücksichtigt
2 Weitere Zustellungen und weitere Teilkonturen umfräst die TNC auf
gleiche Weise
3 Die TNC fährt das Werkzeug in der Spindelachse auf den
Sicherheits-Abstand und danach über den ersten Einstichpunkt in
der Bearbeitungsebene.
Tasche ausräumen (siehe Bild rechts Mitte):
1 In der ersten Zustell-Tiefe fräst das Werkzeug mit dem Fräs-
vorschub die Kontur achsparallel bzw. unter dem eingegebenen
Ausräum-Winkel
2 Dabei werden die Inselkonturen (hier: C/D) auf Sicherheits-Abstand
überfahren
3 Dieser Vorgang wiederholt sich, bis die eingegebene Frästiefe
erreicht ist
Beachten Sie vor dem Programmieren
Mit MP7420.0 und MP7420.1 legen Sie fest, wie die TNC
die Kontur bearbeitet (siehe „14.1 Allgemeine Anwender-
Parameter“).
Positionier-Satz auf den Startpunkt in der Spindelachse
(Sicherheits-Abstand über Werkstück-Oberfläche)
programmieren.
Ggf. Fräser mit einem über Mitte schneidenden Stirnzahn
verwenden (DIN 844), oder Vorbohren mit Zyklus G56.
8.6 SL
-Zyklen Gr
uppe I
