5 HEIDENHAIN TNC 410, TNC 426, TNC 430
Bedienfeld

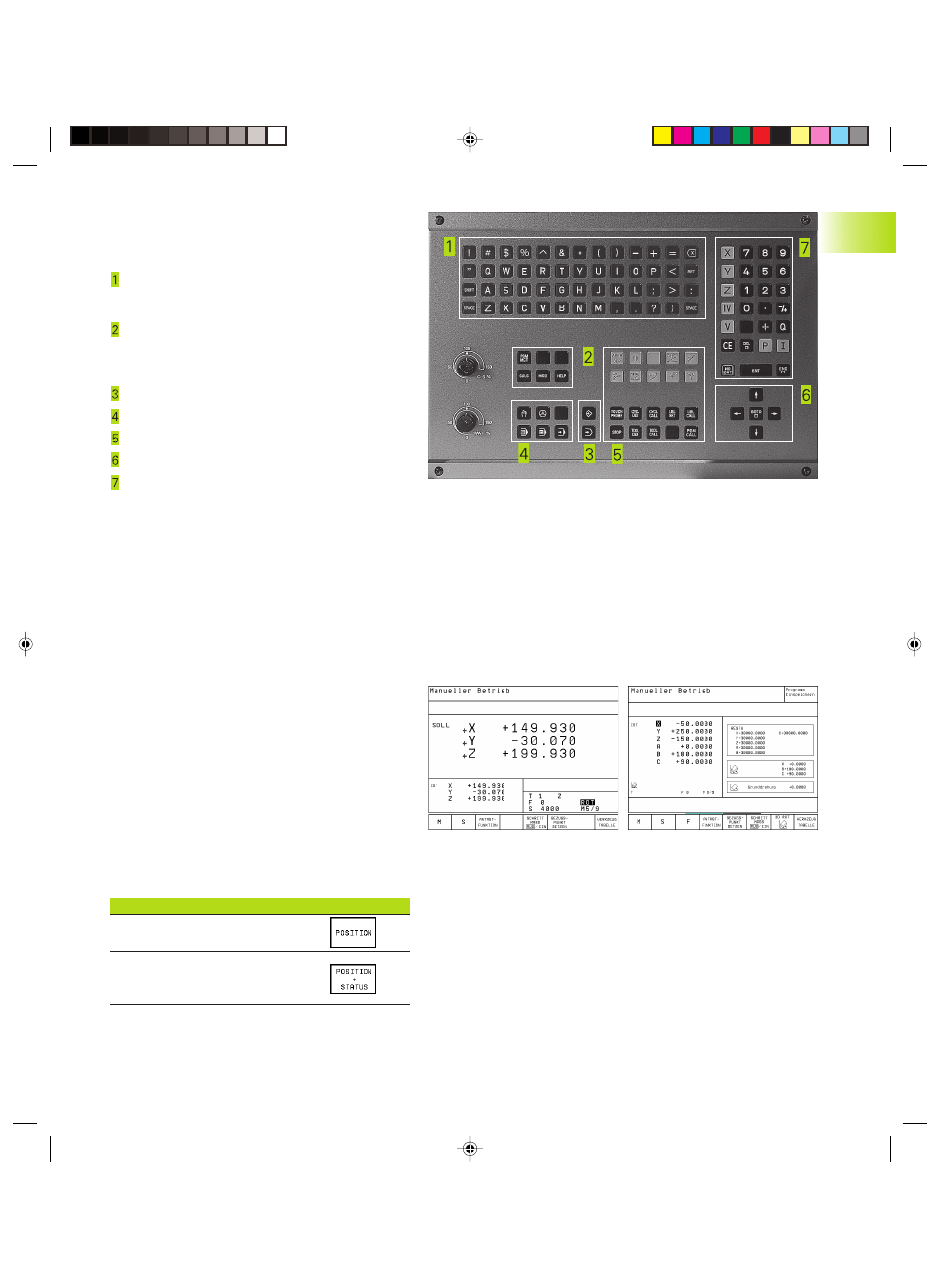

Die Abbildung rechts zeigt die Tasten des Bedienfelds,
die nach ihrer Funktion gruppiert sind:
Alpha-Tastatur
für Texteingaben, Dateinamen und DIN/ISO-
Programmierungen
Datei-Verwaltung,
Taschenrechner (nicht TNC 410),
MOD-Funktion,
HELP-Funktion
Programmier-Betriebsarten
Maschinen-Betriebsarten
Eröffnen der Programmier-Dialoge
Pfeil-Tasten und Sprunganweisung GOTO
Zahleneingabe und Achswahl
Die Funktionen der einzelnen Tasten sind auf der
ersten Umschlagsseite zusammengefaßt. Externe
Tasten, wie z.B. NC-START, sind im Maschinen-
handbuch beschrieben.
1.3 Betriebsarten
Für die unterschiedlichen Funktionen und Arbeitsschrit-
te, die zur Werkstückerstellung erforderlich sind,
verfügt die TNC über folgende Betriebsarten:
Manueller Betrieb und El. Handrad
Das Einrichten der Maschinen geschieht im Manuel-
len Betrieb. In dieser Betriebsart lassen sich die
Maschinenachsen manuell oder schrittweise positio-
nieren, die Bezugspunkte setzen und die
Bearbeitungsebene schwenken.
Die Betriebsart El. Handrad unterstützt das manuelle
Verfahren der Maschinenachsen mit einem elektroni-
schen Handrad HR.
Softkeys zur Bildschirm-Aufteilung
(wählen wie zuvor beschrieben, TNC 410: siehe
Bildschirm-Aufteilung bei Programmlauf Satzfolge)
Fenster Softkey
Positionen
Links: Positionen, rechts:
Status-Anzeige
1
.3 Betr
iebsar
te
n
