HEIDENHAIN TNC 410, TNC 426, TNC 430
333

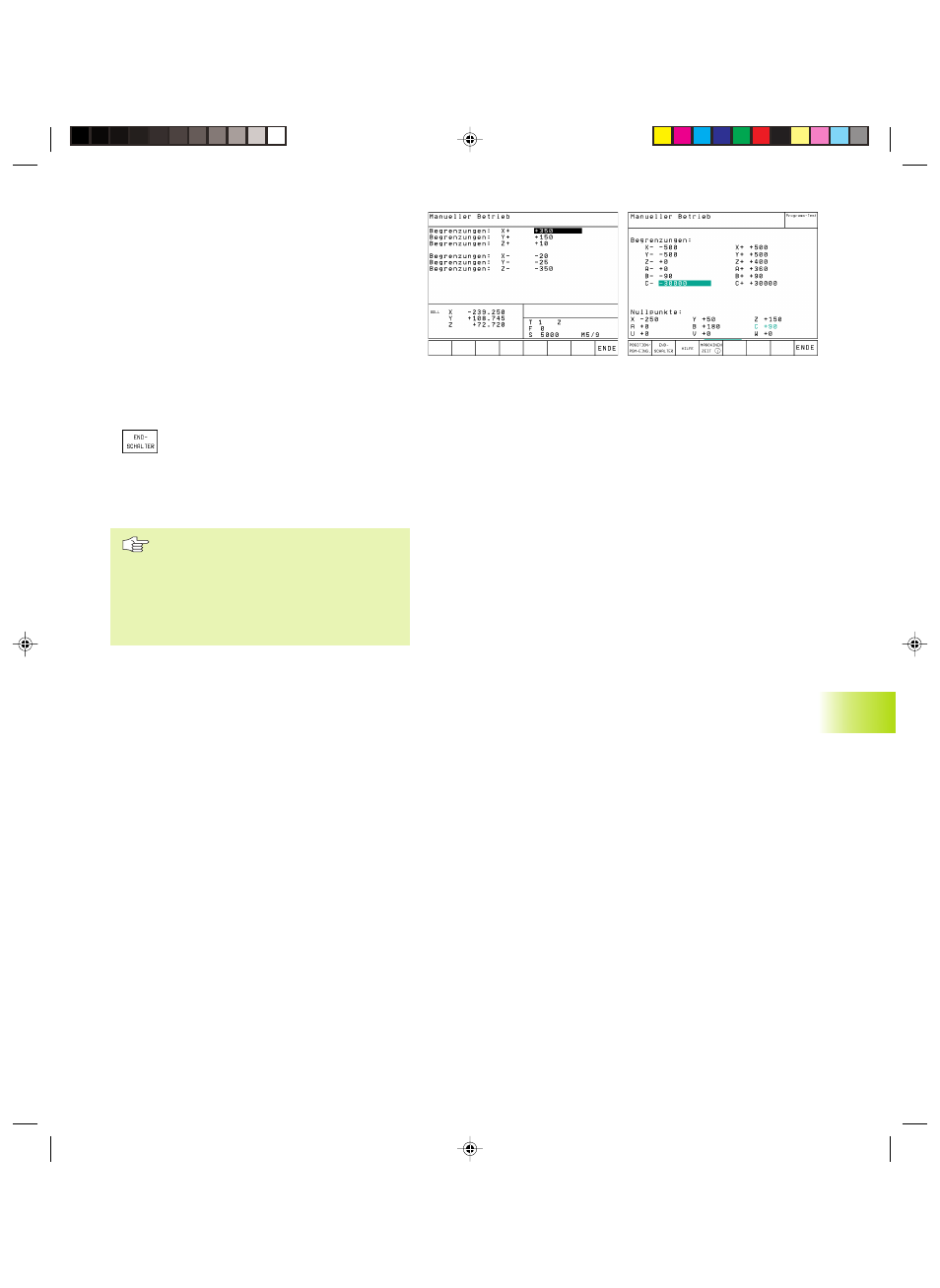

Arbeiten ohne Verfahrbereichs-Begrenzung
Für Koordinatenachsen, die ohne Verfahrbereichs-
Begrenzungen verfahren werden sollen, geben Sie
den maximalen Verfahrweg der TNC (+/- 99 999
mm) als VERFAHRBEREICH ein.
Maximalen Verfahrbereich ermitteln und einge-
ben
ú
Positions-Anzeige REF anwählen
ú
Gewünschte positive und negative End-Positio-
nen der X-, Y- und Z-Achse anfahren
ú
Werte mit Vorzeichen notieren
ú
MOD-Funktionen wählen: Taste MOD drücken
ú
Verfahrbereichs-Begrenzung eingeben:
Softkey VERFAHRBEREICH drücken.
Notierte Werte für die Achsen als
Begrenzungen eingeben
ú
MOD-Funktion verlassen: Softkey
ENDE drücken
Werkzeug-Radiuskorrekturen werden bei
Verfahrbereichs-Begrenzungen nicht
berücksichtigt.
Verfahrbereichs-Begrenzungen und
Software-Endschalter werden berücksich-
tigt, nachdem die Referenz-Punkte
überfahren sind.
Nullpunkt-Anzeige
Die im Bildschirm links unten angezeigten Werte
sind die manuell gesetzten Bezugspunkte bezogen
auf den Maschinen-Nullpunkt. Sie können im
Bildschirm-Menü nicht verändert werden.
Verfahrbereichs-Begrenzung für den Programm-
Test (nur TNC 410)
Für den Programm-Test und die Programmier-Grafik
können Sie einen separaten „Verfahrbereich“
definieren. Drücken Sie dazu den Softkey VERFAHR-
BEREICH TEST (2. Softkey-Ebene), nachdem Sie die
MOD-Funktion aktiviert haben.
Zusätzlich zu den Begrenzungen können Sie noch
die Lage des Werkstück-Bezugspunktes bezogen
auf den Maschinen-Nullpunkt definieren.
13.16 V
e
rf
ahrber
eic
hs-Begr
enzung
en eing
eben,
Nullpunkt-Anz
eig
e
