8 Programmieren: Zyklen
164
ú

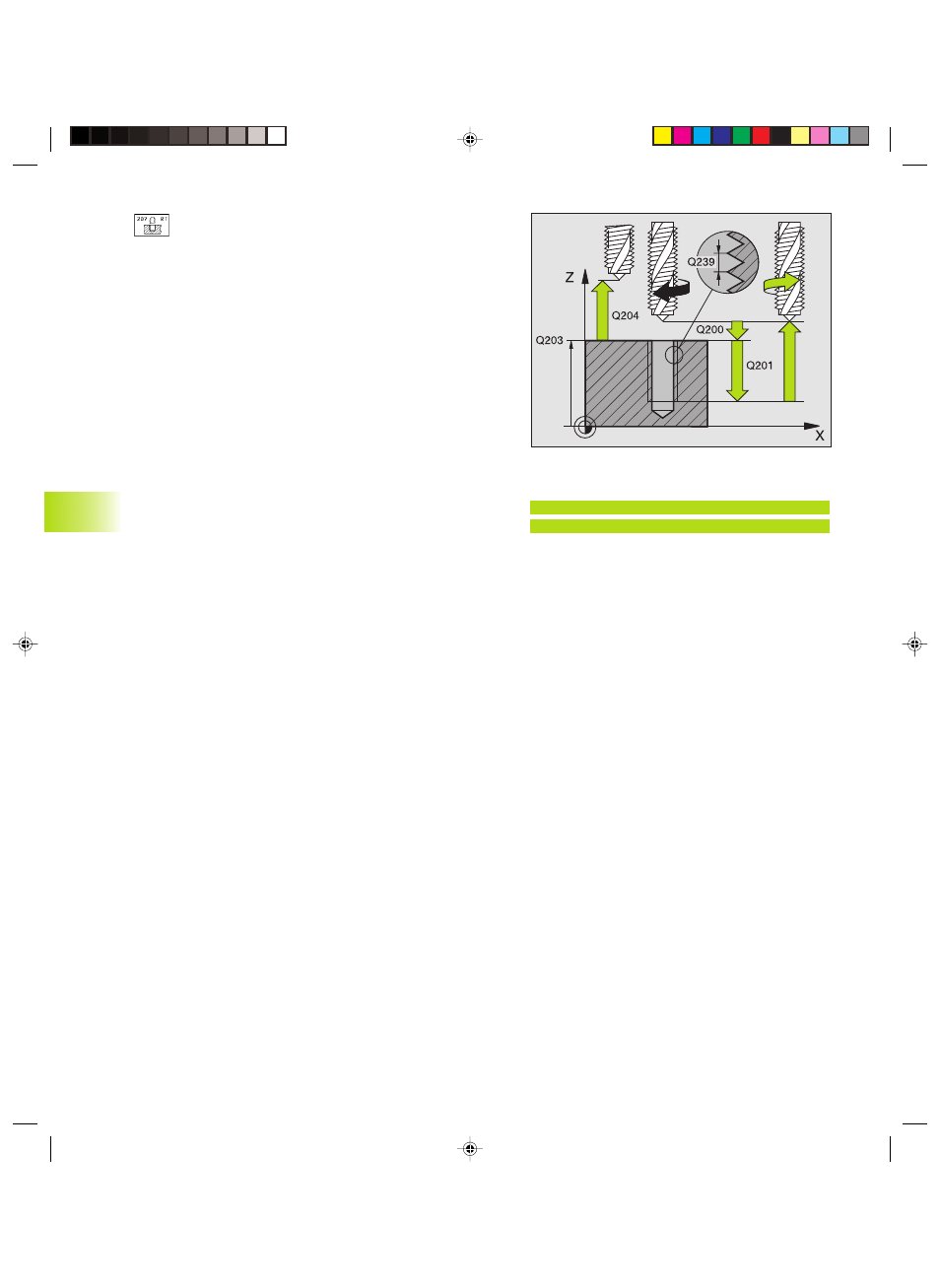

Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze (Startposition) und Werk-
stück-Oberfläche
ú
Bohrtiefe Q201 (inkremental): Abstand zwischen
Werkstück-Oberfläche (Gewindebeginn) und Gewinde-
ende
ú
Gewindesteigung Q239
Steigung des Gewindes. Das Vorzeichen legt Rechts-
und Linksgewinde fest:
+ = Rechtsgewinde
– = Linksgewinde
ú
Koord. Werkstück-Oberfläche Q203 (absolut): Koordina-
te Werkstück-Oberfläche
ú
2. Sicherheits-Abstand Q204 (inkremental): Koordinate
Spindelachse, in der keine Kollision zwischen Werk-
zeug und Werkstück (Spannmittel) erfolgen kann
Freifahren bei Programm-Unterbrechung
Wenn Sie während des Gewindeschneid-Vorgangs die externe
Stop-Taste drücken, zeigt die TNC den Softkey MANUELL FREI-
FAHREN an. Wenn Sie MANUEL FREIFAHREN drücken, können Sie
das Werkzeug gesteuert freifahren. Drücken Sie dazu die positive
Achsrichtungs-Taste der aktiven Spindelachse.
NC-Beispielsätze:
N26 G207 Q200=2 Q201=-20 Q239=+1
Q203=+0 Q204=50*
8.3 Bohrzyklen
