8 Programmieren: Zyklen 218

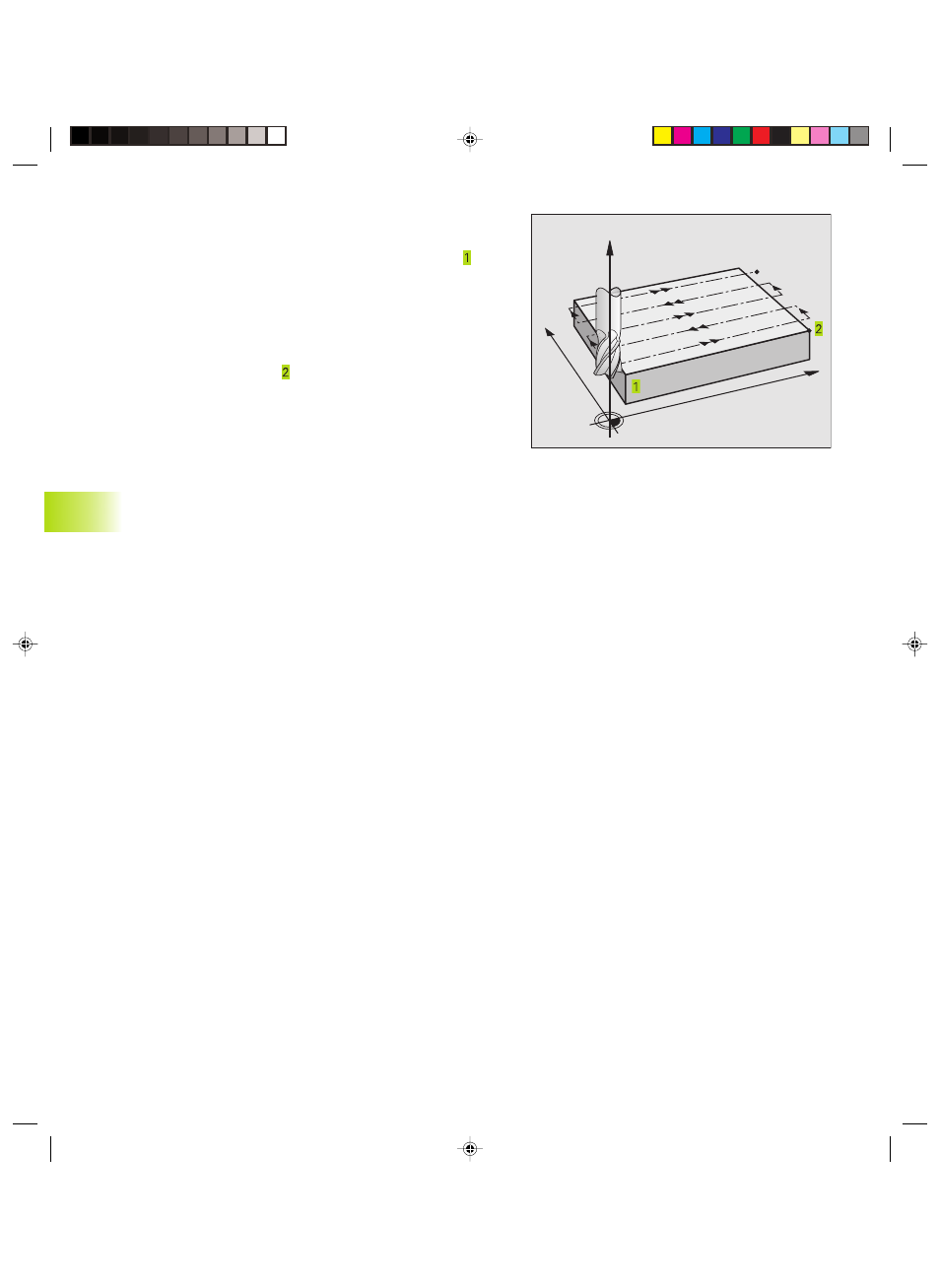

ABZEILEN (Zyklus G230)
1 Die TNC positioniert das Werkzeug im Eilgang von der aktuellen
Position aus in der Bearbeitungsebene auf den Startpunkt ; die
TNC versetzt das Werkzeug dabei um den Werkzeug-Radius nach
links und nach oben
2 Anschließend fährt das Werkzeug mit Eilgang in der Spindelachse
auf Sicherheits-Abstand und danach im Vorschub Tiefenzustellung
auf die programmierte Startposition in der Spindelachse
3 Danach fährt das Werkzeug mit dem programmierten Vorschub
Fräsen auf den Endpunkt ; den Endpunkt berechnet die TNC aus
dem programmierten Startpunkt, der programmierten Länge und
dem Werkzeug-Radius
4 Die TNC versetzt das Werkzeug mit Vorschub Fräsen quer auf den
Startpunkt der nächsten Zeile; die TNC berechnet den Versatz aus
der programmierten Breite und der Anzahl der Schnitte
5 Danach fährt das Werkzeug in negativer Richtung der 1. Achse
zurück
6 Das Abzeilen wiederholt sich, bis die eingegebene Fläche vollstän-
dig bearbeitet ist
7 Am Ende fährt die TNC das Werkzeug mit Eilgang zurück auf den
Sicherheits-Abstand
8.8 Zyklen zum
Abz
eilen
X
Y
Z
