6.4 Bahnbew
egung
en – r
e
c
htwinklig
e K
oor
dinat

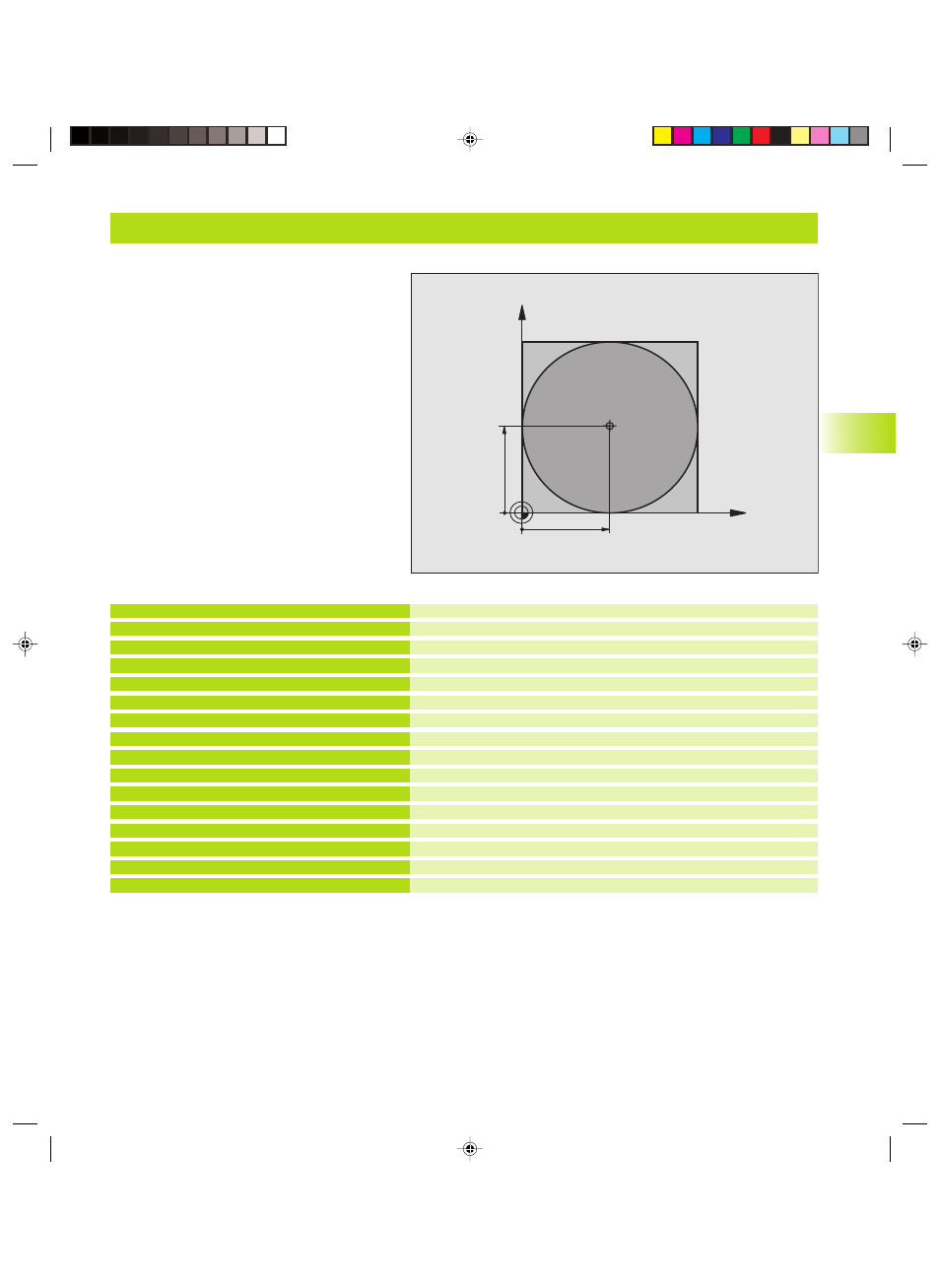

en Beispiel: Vollkreis kartesisch
%C-CC G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+12,5 *
N40 T1 G17 S3150 *
N50 G00 G40 G90 Z+250 *
N60 I+50 J+50 *
N70 X-40 Y+50 *
N80 G01 Z-5 F1000 M3 *
N90 G01 G41 X+0 Y+50 F300 *
N100 G26 R5 F150 *
N110 G02 X+0 *
N120 G27 R5 F500 *
N130 G01 G40 X-40 Y-50 F1000 *
N140 G00 Z+250 M2 *
N999999 %C-CC G71 *
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Kreismittelpunkt definieren
Werkzeug vorpositionieren
Auf Bearbeitungstiefe fahren
Kreisstartpunkt anfahren, Radiuskorrektur G41
Tangentiales Anfahren
Kreisendpunkt (=Kreisstartpunkt) anfahren
Tangentiales Wegfahren
Freifahren in der Bearbeitungsebene, Radiuskorrektur aufheben
Werkzeug freifahren in der Spindelachse, Programm-Ende
X
Y
50
50
I,J
