HEIDENHAIN TNC 410, TNC 426, TNC 430 353
Fremdgeräte

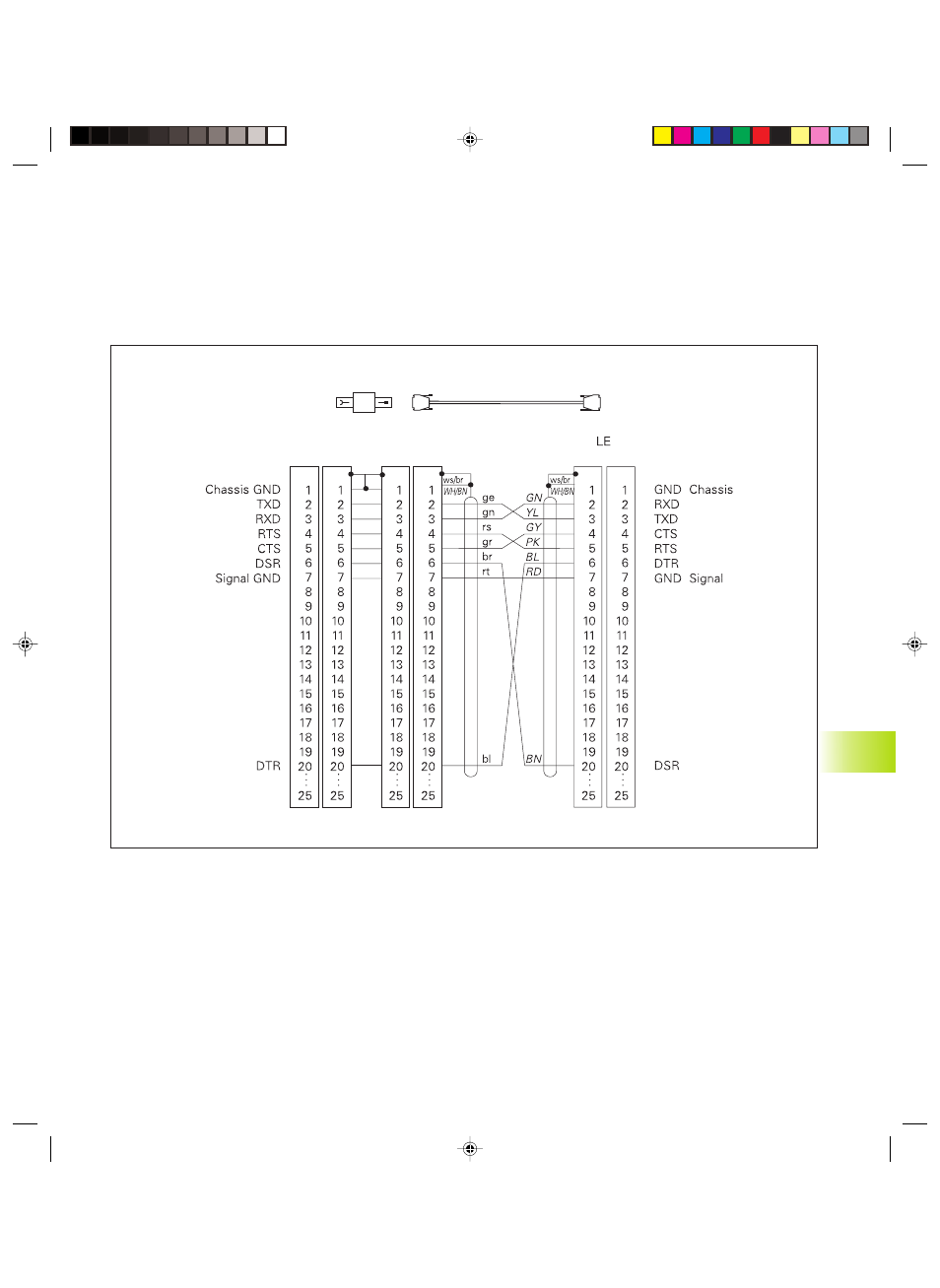

Die Stecker-Belegung am Fremdgerät kann erheblich von der Stecker-
Belegung eines HEIDENHAIN-Gerätes abweichen.
Sie ist vom Gerät und der Übertragungsart abhängig. Entnehmen Sie
bitte die Steckerbelegung des Adapter-Blocks der untenstehenden
Abbildung.
14.2 St
ec
k
erbelegung und
Ansc
hlußk
abel für D
a
tensc
hnit
tst
ellen
V.24-Adapter-
Block
HEIDENHAIN
Verbindungs-Kabel
max. 17 m
X21
TNC
Rkap14.pm6 29.06.2006, 07:35 353
