8 Programmieren: Zyklen 228
SPIEGELN (Zyklus G28)

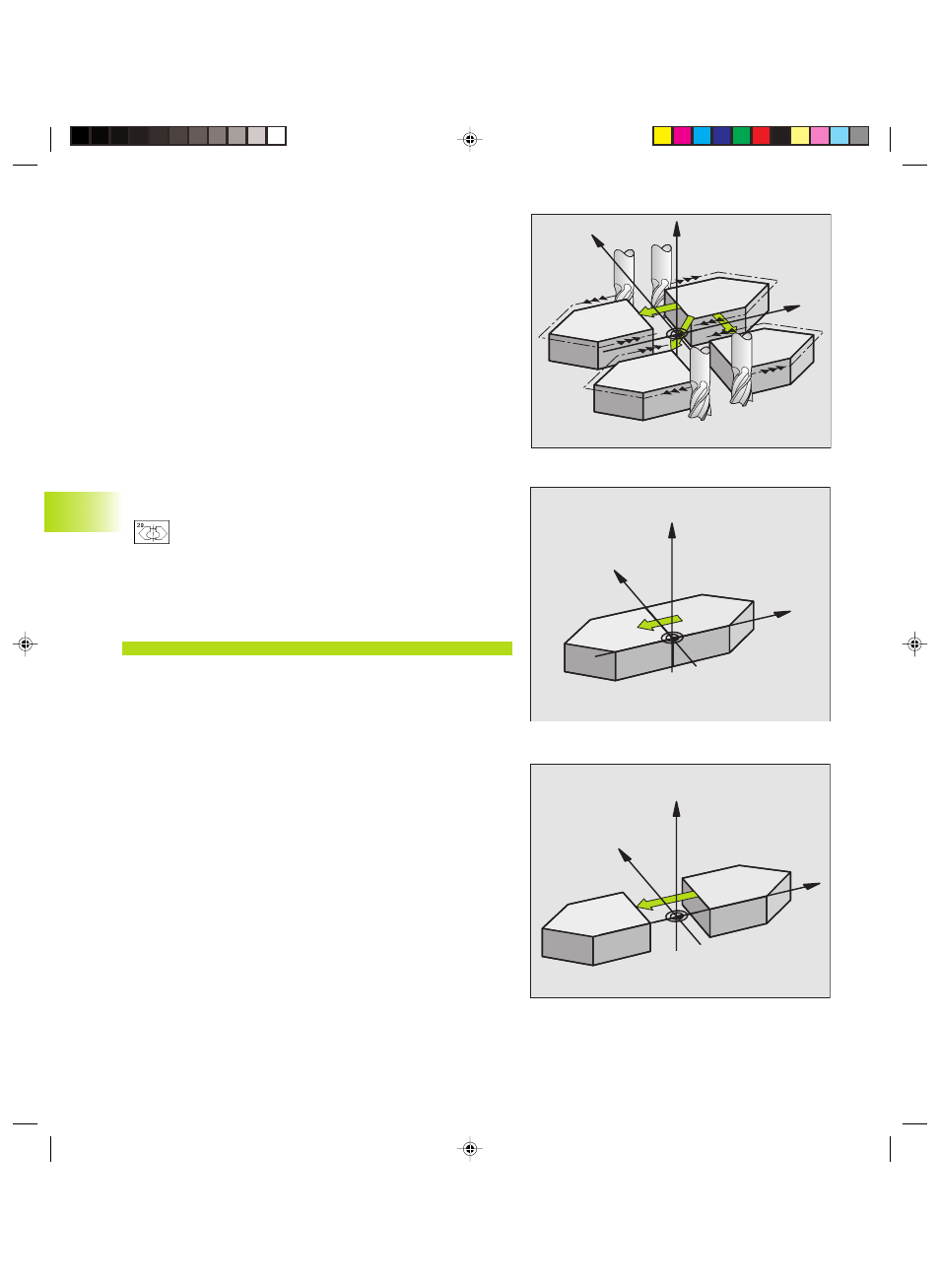

Die TNC kann Bearbeitung in der Bearbeitungsebene spiegelbild-
lich ausführen. Siehe Bild rechts oben.
Wirkung
Die Spiegelung wirkt ab ihrer Definition im Programm. Sie wirkt auch
in der Betriebsart Positionieren mit Handeingabe. Die TNC zeigt
aktive Spiegelachsen in der zusätzlichen Status-Anzeige an.
■ Wenn Sie nur eine Achse spiegeln, ändert sich der Umlaufsinn des
Werkzeugs. Dies gilt nicht bei Bearbeitungszyklen.
■ Wenn Sie zwei Achsen spiegeln, bleibt der Umlaufsinn erhalten.
Das Ergebnis der Spiegelung hängt von der Lage des Nullpunkts
ab:
■ Nullpunkt liegt auf der zu spiegelnden Kontur: Das Element wird
direkt am Nullpunkt gespiegelt; siehe Bild rechts Mitte
■ Nullpunkt liegt außerhalb der zu spiegelnden Kontur: Das Element
verlagert sich zusätzlich; siehe Bild rechts unten
ú Gespiegelte Achse?: Achse eingeben, die gespiegelt
werden soll; Sie können alle Achsen spiegeln – incl.
Drehachsen – mit Ausnahme der Spindelachse und
der dazugehörigen Nebenachse
Rücksetzen
Zyklus SPIEGELN mit Eingabe NO ENT erneut programmieren.
NC-Beispielsatz:
N72 G28 X Y*
Y
X
Z
Y
X
Z
Y
X
Z
8.9 Zyklen zur K
oor
dinat
en-Umr
ec
hnung
