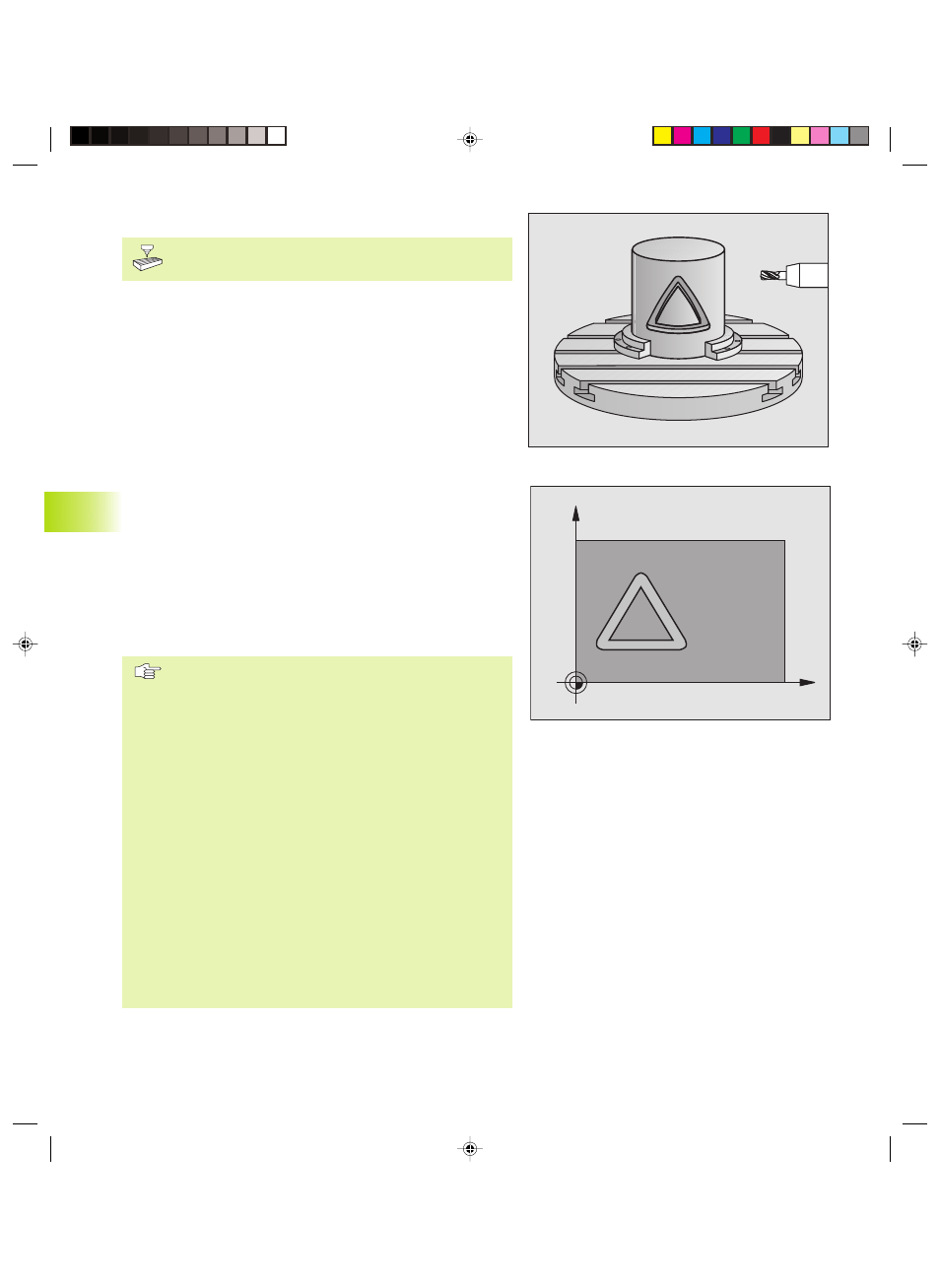

ZYLINDER-MANTEL (Zyklus G127)
Maschine und TNC müssen vom Maschinenhersteller für
Zyklus G127 ZYLINDER-MANTEL vorbereitet sein.
Mit diesem Zyklus können Sie eine auf der Abwicklung definierte
Kontur auf den Mantel eines Zylinders übertragen. Die program-
mierte Kontur wird dabei mit G40 bzw. mit G41/G42 abgefahren.
Die Kontur beschreiben Sie in einem Unterprogramm, das Sie über
Zyklus G37 (KONTUR) festlegen.
Das Unterprogramm enthält Koordinaten in einer Winkelachse
(z.B. C-Achse) und der Achse, die dazu parallel verläuft (z.B.
Z-Achse). Als Bahnfunktionen stehen G1, G11, G24, G25 und
G2/G3/G12/G13 mit R zur Verfügung.
Die Angaben in der Winkelachse können Sie wahlweise in Grad oder
in mm (Inch) eingeben (bei der Zyklus-Definition festlegen).
1 Die TNC positioniert das Werkzeug über den Einstichpunkt; dabei
wird das Schlichtaufmaß Seite berücksichtigt
2 In der ersten Zustell-Tiefe fräst das Werkzeug mit dem
Fräsvorschub Q12 entlang der programmierten Kontur
3 Am Konturende fährt die TNC das Werkzeug auf Sicherheitsab-
stand und zurück zum Einstichpunkt;
4 Die Schritte 1 bis 3 wiederholen sich, bis die programmierte
Frästiefe Q1 erreicht ist
5 Anschließend fährt das Werkzeug auf Sicherheitsabstand
Beachten Sie vor dem Programmieren
Der Speicher für einen SL-Zyklus ist begrenzt. Sie können
in einem SL-Zyklus z.B. maximal 128 Geraden-Sätze
programmieren.
Das Vorzeichen des Parameters Tiefe legt die Arbeits-
richtung fest.
Fräser mit einem über Mitte schneidenden Stirnzahn
verwenden (DIN 844).
Der Zylinder muß mittig auf dem Rundtisch aufgespannt
sein.
Die Spindelachse muß senkrecht zur Rundtisch-Achse
verlaufen. Wenn dies nicht der Fall ist, dann gibt die TNC
eine Fehlermeldung aus.
Diesen Zyklus können Sie auch bei geschwenkter
Bearbeitungsebene ausführen.
Die TNC überprüft, ob die korrigierte und unkorrigierte
Bahn des Werkzeugs innerhalb des Anzeige-Bereichs
der Drehachse liegt (ist im Maschinen-Parameter 810.x
definiert ist). Bei Fehlermeldung „Kontur-Programmier-
fehler“ ggf. MP 810.x = 0 setzen.
