8 Programmieren: Zyklen 236

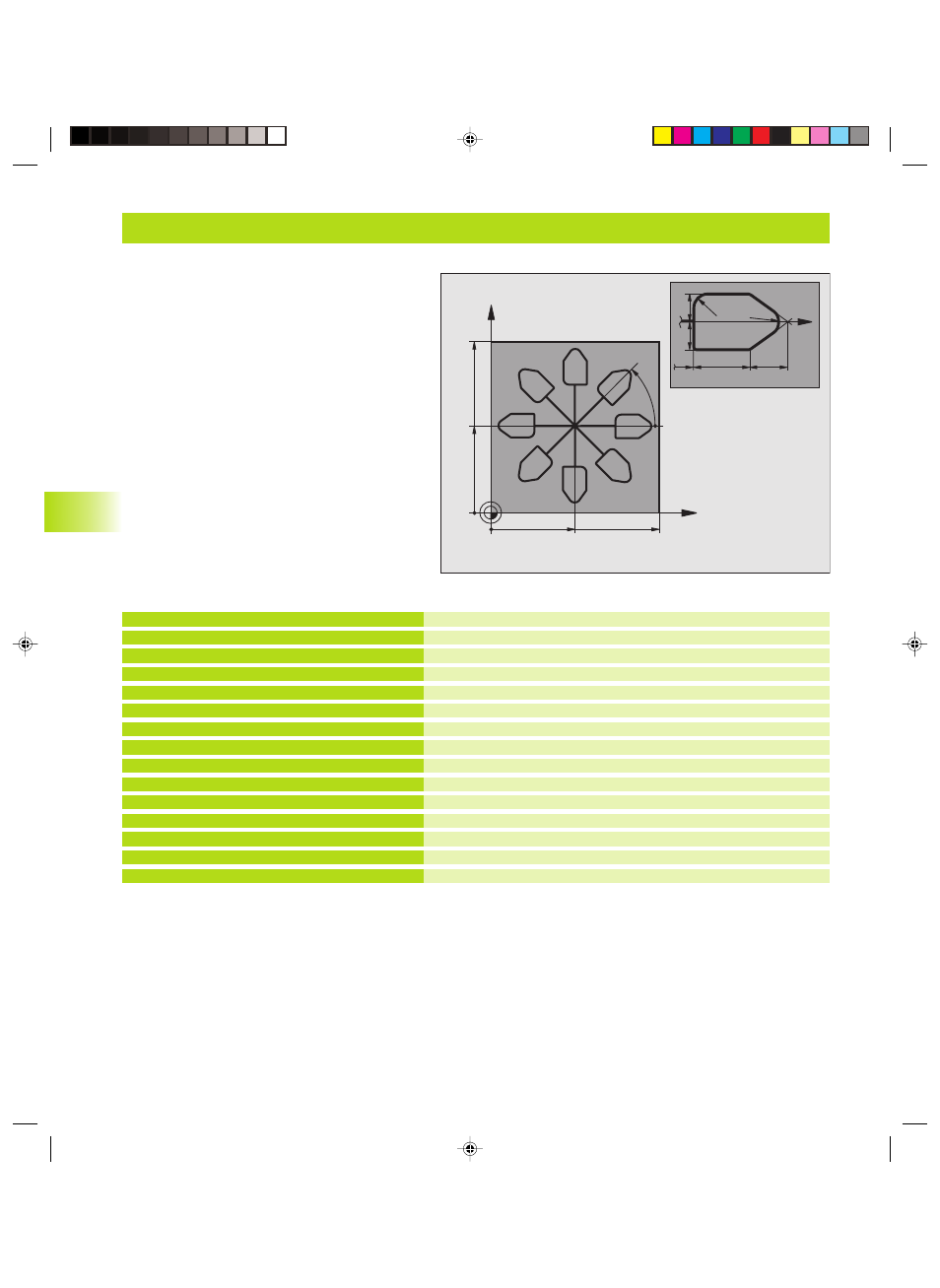

Beispiel: Koordinaten-Umrechnungszyklen
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Nullpunkt-Verschiebung ins Zentrum
Fräsbearbeitung aufrufen
Marke für Programmteil-Wiederholung setzen
Drehung um 45° inkremental
Fräsbearbeitung aufrufen
Rücksprung zu LBL 10; insgesamt sechsmal
Drehung rücksetzen
Nullpunkt-Verschiebung rücksetzen
Werkzeug freifahren, Programm-Ende
%KOUMR G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
N20 G31 G90 X+130 Y+130 Z+0 *
N30 G99 T1 L+0 R+1 *
N40 T1 G17 S4500 *
N50 G00 G40 G90 Z+250 *
N60 G54 X+65 Y+65 *
N70 L1,0 *
N80 G98 L10 *
N90 G73 G91 H+45 *
N100 L1,0 *
N110 L10,6 *
N120 G73 G90 H+0 *
N130 G54 X+0 Y+0 *
N140 G00 Z+250 M2 *
Programm-Ablauf
■ Koordinaten-Umrechnungen im Hauptprogramm
■ Bearbeitung im Unterprogramm 1 (siehe „9 Pro-
grammieren: Unterprogramme und
Programmteil-Wiederholungen“)
8.9 Zyklen zur K
oor
dinat
en-Umr
ec
hnung
X
Y
65
65
130
130
45°
X
20
30
10
R5
R5 10
10
