149 HEIDENHAIN TNC 410, TNC 426, TNC 430
ú 2. Sicherheits-Abstand Q204 (inkremental): Koordinate
Spindelachse, in der keine Kollision zwischen Werk-
zeug und Werkstück (Spannmittel) erfolgen kann
zusätzlich bei der TNC 426, TNC 430 mit NC-Soft-
ware 280 474-xx:
ú Verweilzeit unten Q211: Zeit in Sekunden, die das
Werkzeug am Bohrungsgrund verweilt

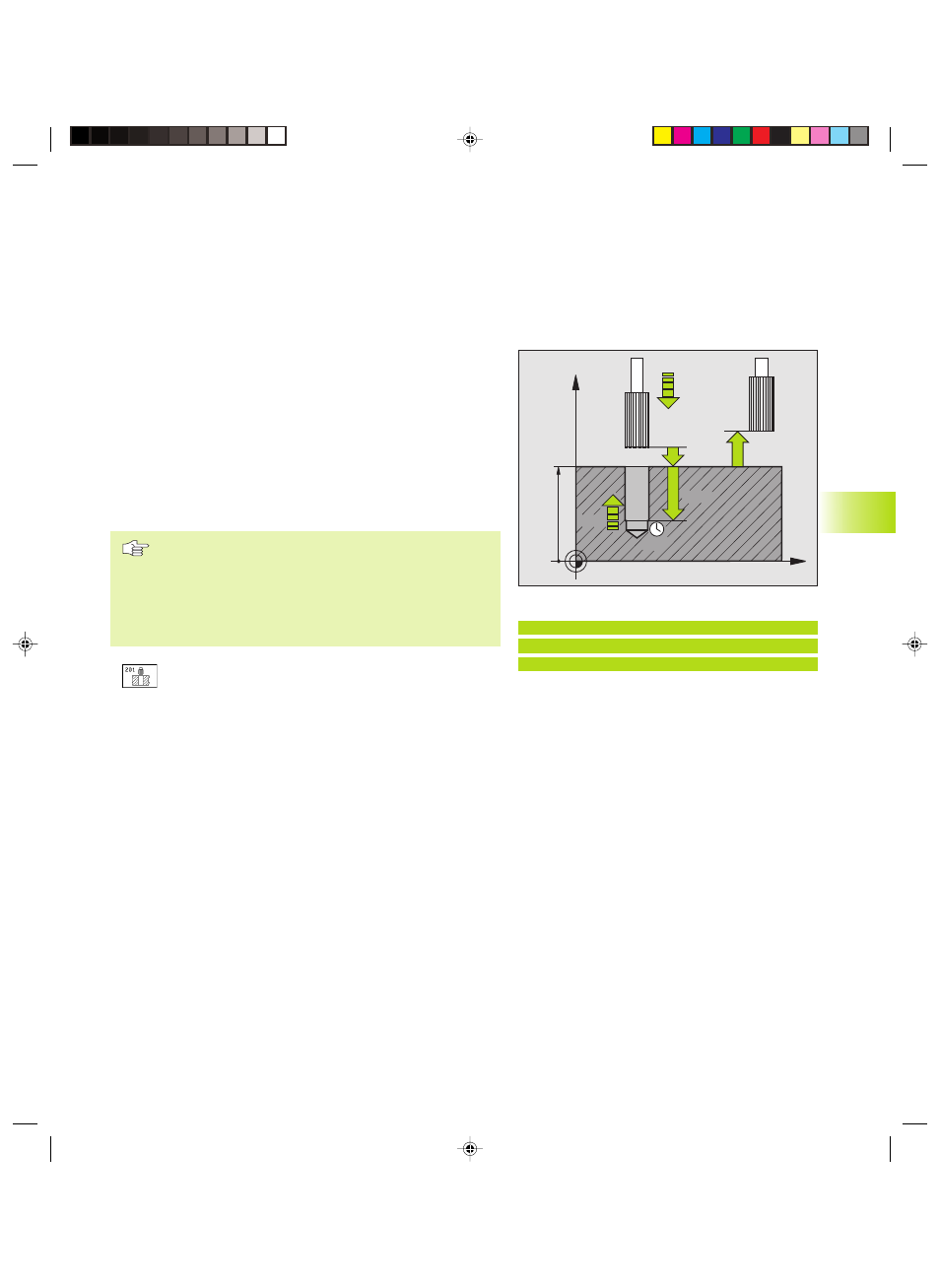

REIBEN (Zyklus G201)
1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
auf den eingegebenen Sicherheits-Abstand über der Werkstück-
Oberfläche
2 Das Werkzeug reibt mit dem eingegebenen Vorschub F bis zur
programmierten Tiefe
3 Am Bohrungsgrund verweilt das Werkzeug, falls eingegeben
4 Anschließend fährt die TNC das Werkzeug im Vorschub F zurück
auf den Sicherheits-Abstand und von dort – falls eingegeben – mit
Eilgang auf den 2. Sicherheits-Abstand
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur G40
programmieren.
Das Vorzeichen des Parameters Tiefe legt die Arbeits-
richtung fest.
ú Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberfläche
ú Tiefe Q201 (inkremental): Abstand zwischen Werkstück-
Oberfläche und Bohrungsgrund
ú Vorschub Tiefenzustellung Q206: Verfahrgeschwindigkeit
des Werkzeugs beim Reiben in mm/min
ú Verweilzeit unten Q211: Zeit in Sekunden, die das
Werkzeug am Bohrungsgrund verweilt
ú Vorschub Rückzug Q208: Verfahrgeschwindigkeit des
Werkzeugs beim Herausfahren aus der Bohrung in
mm/min. Wenn Sie Q208 = 0 eingeben, dann gilt
Vorschub Reiben
ú Koord. Werkstück-Oberfläche Q203 (absolut): Koordina-
te Werkstück-Oberfläche
ú 2. Sicherheits-Abstand Q204 (inkremental): Koordinate
Spindelachse, in der keine Kollision zwischen Werk-
zeug und Werkstück (Spannmittel) erfolgen kann
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
8.3 Bohrzyklen
NC-Beispielsatz:
N80 G201 Q200=2 Q201=-20 Q206=150
Q211=0.25 Q208=500 Q203=+0
Q204=50*
