8 Programmieren: Zyklen 150

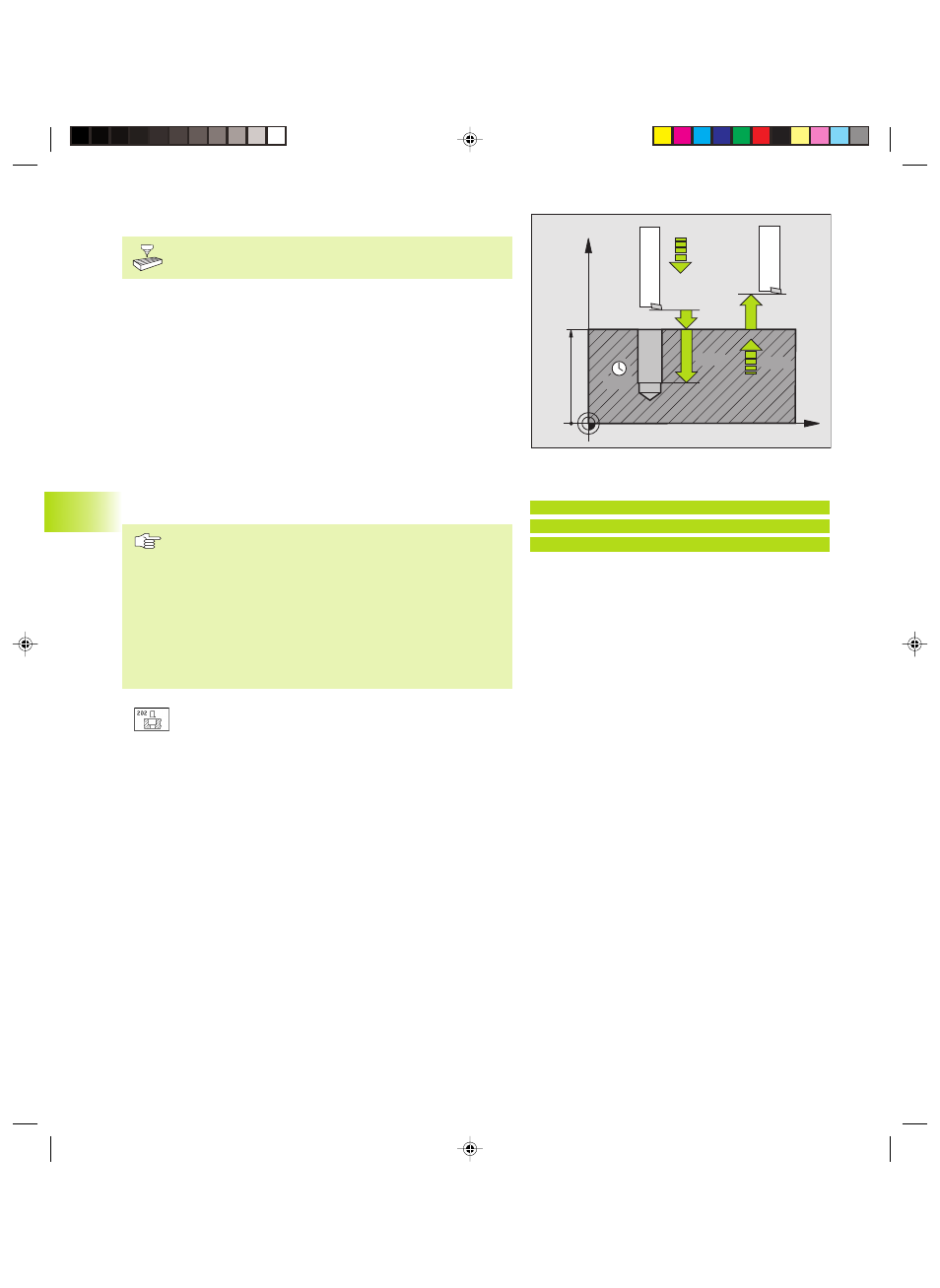

AUSDREHEN (Zyklus G202)
Maschine und TNC müssen vom Maschinenhersteller für
den Zyklus 202 vorbereitet sein.
1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
auf den Sicherheits-Abstand über der Werkstück-Oberfläche
2 Das Werkzeug bohrt mit dem Bohrvorschub bis zur Tiefe
3 Am Bohrungsgrund verweilt das Werkzeug – falls eingegeben –
mit laufender Spindel zum Freischneiden
4 Anschließend führt die TNC eine Spindel-Orientierung auf die
0°-Position durch
5 Falls Freifahren gewählt ist, fährt die TNC in der eingegebenen
Richtung 0,2 mm (fester Wert) frei
6 Anschließend fährt die TNC das Werkzeug im Vorschub Rückzug
auf den Sicherheits-Abstand und von dort – falls eingegeben – mit
Eilgang auf den 2. Sicherheits-Abstand. Wenn Q214=0 erfolgt der
Rückzug an der Bohrungswand
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur G40
programmieren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest.
Die TNC stellt am Zyklus-Ende den Kühlmittel- und
Spindelzustand wieder her, der vor dem Zyklus-Aufruf
aktiv war.
ú Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberfläche
ú Tiefe Q201 (inkremental): Abstand zwischen Werkstück-
Oberfläche und Bohrungsgrund
ú Vorschub Tiefenzustellung Q206: Verfahrgeschwindigkeit
des Werkzeugs beim Ausdrehen in mm/min
ú Verweilzeit unten Q211: Zeit in Sekunden, in der das
Werkzeug am Bohrungsgrund verweilt
ú Vorschub Rückzug Q208: Verfahrgeschwindigkeit des
Werkzeugs beim Herausfahren aus der Bohrung in
mm/min. Wenn Sie Q208=0 eingeben, dann gilt
Vorschub Tiefenzustellung
ú Koord. Werkstück-Oberfläche Q203 (absolut): Koordina-
te Werkstück-Oberfläche
ú 2. Sicherheits-Abstand Q204 (inkremental): Koordinate
Spindelachse, in der keine Kollision zwischen Werk-
zeug und Werkstück (Spannmittel) erfolgen kann
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
8.3 Bohrzyklen
NC-Beispielsatz:
N90 G202 Q200=2 Q201=-20 Q206=150
Q211=0.5 Q208=500 Q203=+0 Q204=50
Q214=1*
