HEIDENHAIN TNC 410, TNC 426, TNC 430 309
Winkel zwischen der Winkelbezugsachse und einer
Werkstück-Kante bestimmen
ú Antastfunktion wählen: Softkey ANTASTEN ROT
drücken.
ú Drehwinkel: Angezeigten Drehwinkel notieren, falls
Sie die zuvor durchgeführte Grunddrehung später
wieder herstellen möchten.
ú Grunddrehung mit der zu vergleichenden Seite durchfüh-
ren (siehe „Werkstück-Schieflage kompensieren“)
ú Mit Softkey ANTASTEN ROT den Winkel zwischen
Winkelbezugsachse und Werkstückkante als Dreh-
winkel anzeigen lassen.
ú Grunddrehung aufheben oder ursprüngliche Grund-
drehung wieder herstellen:
ú Drehwinkel auf notierten Wert setzen

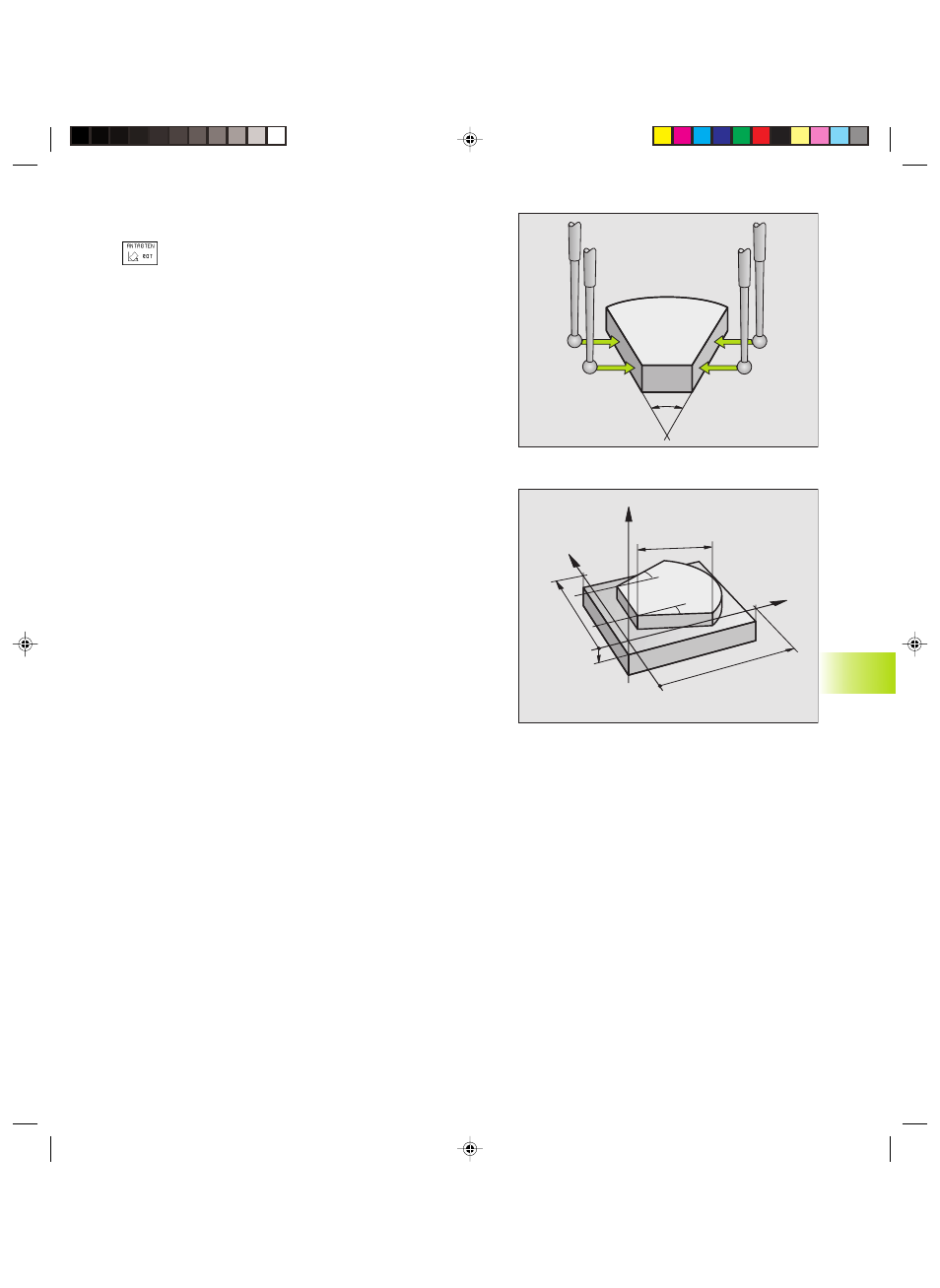

Winkel zwischen zwei Werkstück-Kanten bestimmen
ú Antastfunktion wählen: Softkey ANTASTEN ROT drücken
ú Drehwinkel: Angezeigten Drehwinkel notieren, falls Sie die zuvor
durchgeführte Grunddrehung wieder herstellen möchten
ú Grunddrehung für die erste Seite durchführen (siehe „Werkstück-
Schieflage kompensieren“)
ú Zweite Seite ebenfalls wie bei einer Grunddrehung antasten,
Drehwinkel hier nicht auf 0 setzen!
ú Mit Softkey ANTASTEN ROT Winkel PA zwischen den Werkstück-
Kanten als Drehwinkel anzeigen lassen
ú Grunddrehung aufheben oder ursprüngliche Grunddrehung
wieder herstellen: Drehwinkel auf notierten Wert setzen
PA
–10
100
α ?
α ?
L?
X
Z
Y
100
12.3 W
e
rkstüc
k
e
v
e
rmessen mit 3D-T
astsyst
emen
