6 Programmieren: Konturen programmieren
Zentriwinkel CCA und Kreisbogen-Radius R
Startpunkt und Endpunkt auf der Kontur lassen sich durch vier
verschiedene Kreisbögen mit gleichem Radius miteinander
verbinden:
Kleinerer Kreisbogen: CCA<180°
Radius hat positives Vorzeichen R>0
Größerer Kreisbogen: CCA>180°
Radius hat negatives Vorzeichen R<0
Über den Drehsinn legen Sie fest, ob der Kreisbogen außen (kon-
vex) oder nach innen (konkav) gewölbt ist:
Konvex: Drehsinn G02 (mit Radiuskorrektur G41)
Konkav: Drehsinn G03 (mit Radiuskorrektur G41)
NC-Beispielsätze

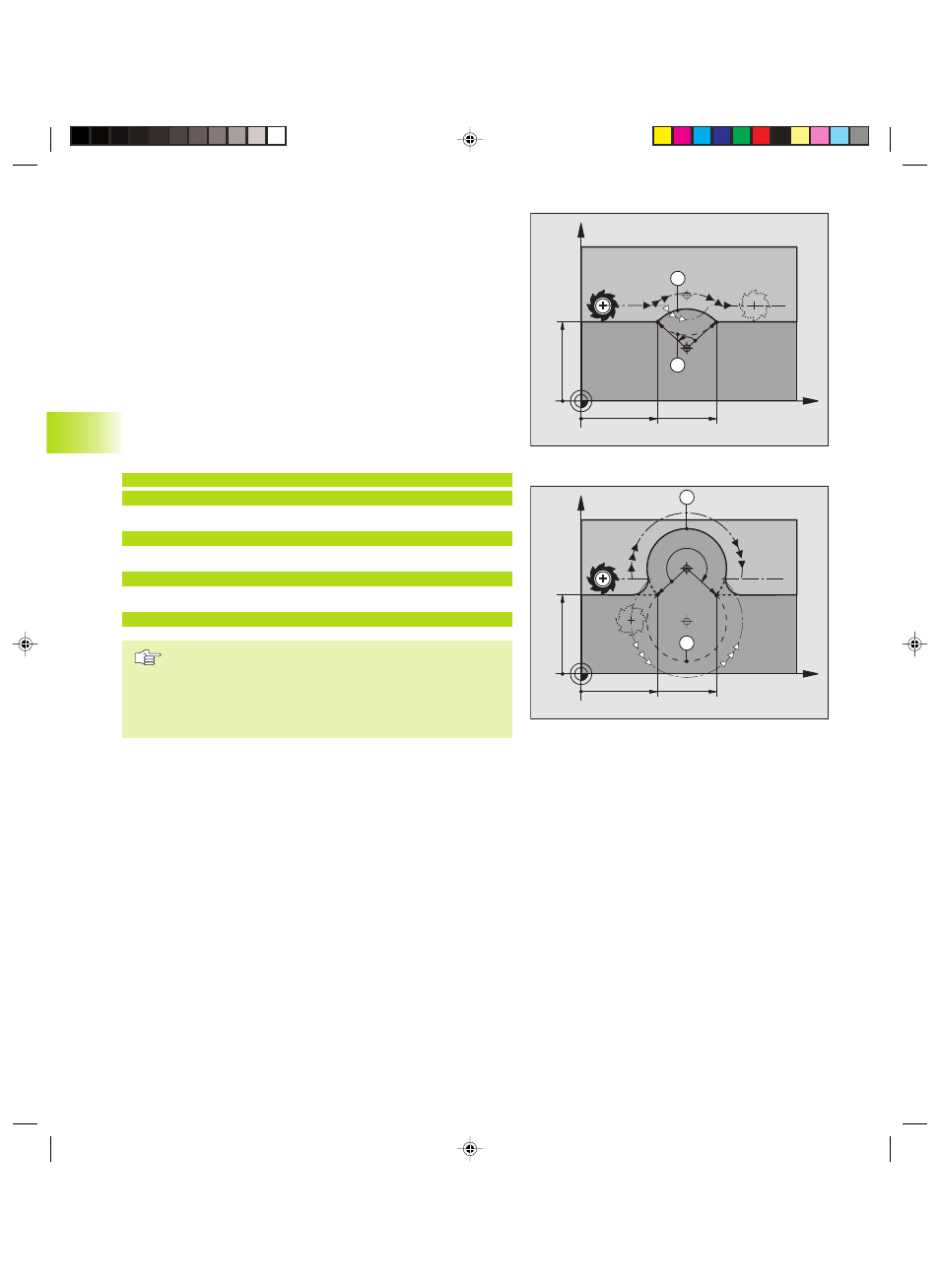

Siehe Bilder rechts.
N100 G01 G41 X+40 Y+40 F200 M3 *
N110 G02 X+70 Y+40 R+20 *
( B o g e n 1 )
oder
N110 G03 X+70 Y+40 R+20 *
( B o g e n 2 )
oder
N110 G02 X+70 Y+40 R-20 *
( B o g e n 3 )
oder
N110 G03 X+70 Y+40 R-20 *
( B o g e n 4 )
Der Abstand von Start- und Endpunkt des Kreisdurch-
messers darf nicht größer als der Kreisdurchmesser sein.
Der maximale Radius beträgt 99 999 mm
(TNC 410: 9999 mm).
Winkelachsen A, B und C werden unterstützt.
6.4 Bahnbew
egung
en – r
e
c
htwinklig
e K
oor
dinat
en
X
Y
ZW
R
R
40
40
70
1
2
G03
G02
X
Y
40
40
70
G03
4
ZW
3
R
R
G02
