8 Programmieren: Zyklen 162

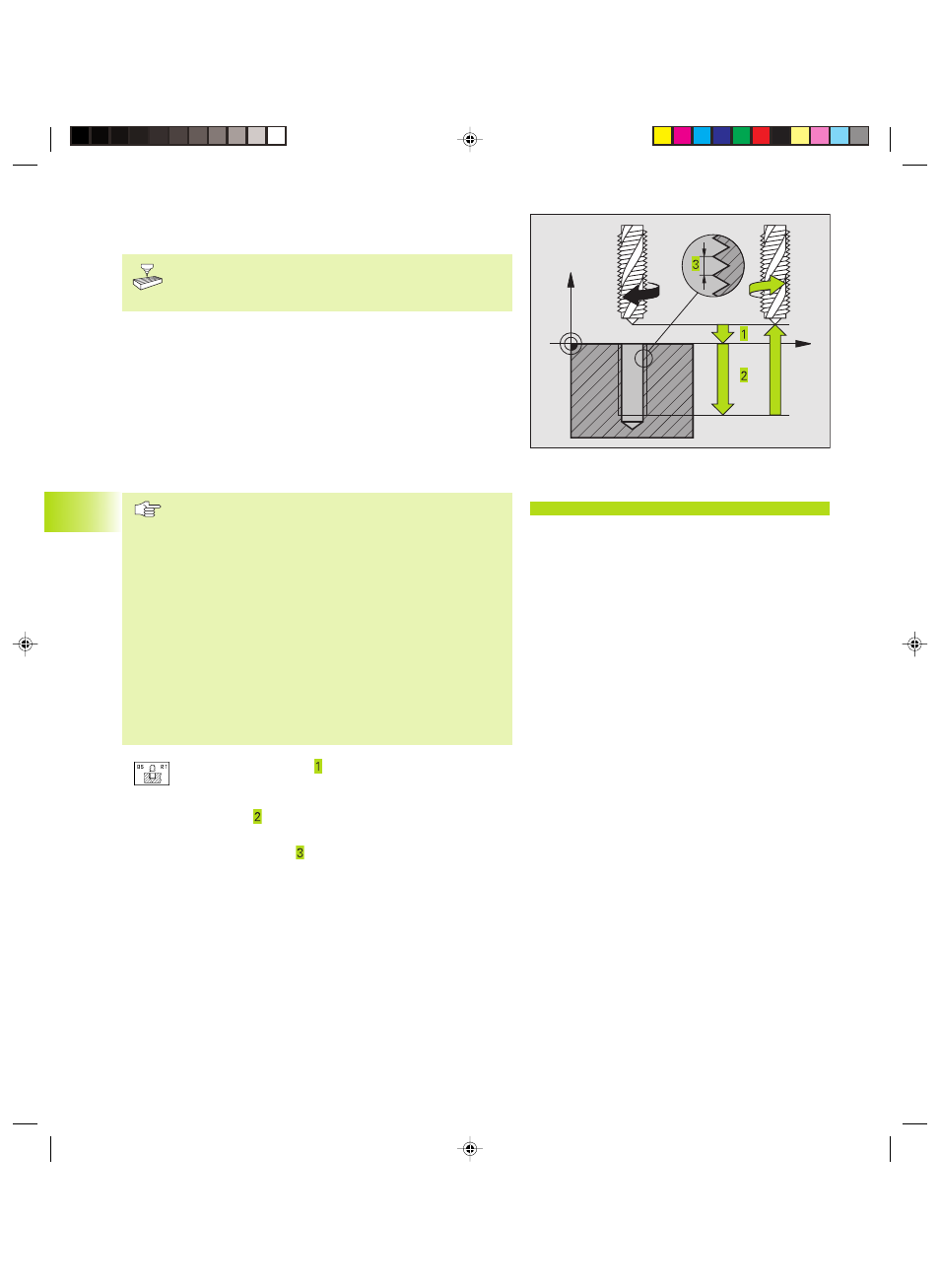

GEWINDEBOHREN ohne Ausgleichsfutter GS
(Zyklus G85)
Maschine und TNC müssen vom Maschinenhersteller für
das Gewindebohren ohne Ausgleichsfutter vorbereitet
sein.
Die TNC schneidet das Gewinde entweder in einem oder in
mehreren Arbeitsgängen ohne Längenausgleichsfutter.
Vorteile gegenüber dem Zyklus Gewindebohren mit Ausgleichsfutter:
■ Höhere Bearbeitungsgeschwindigkeit
■ Gleiches Gewinde wiederholbar, da sich die Spindel beim Zyklus-
Aufruf auf die 0°-Position ausrichtet (abhängig von Maschinen-
Parameter 7160)
■ Größerer Verfahrbereich der Spindelachse, da das Ausgleichsfutter
entfällt
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) in
der Bearbeitungsebene mit Radiuskorrektur G40
programmieren
Positionier-Satz auf den Startpunkt in der Spindelachse
(Sicherheits-Abstand über Werkstück-Oberfläche) pro-
grammieren
Das Vorzeichen des Parameters Bohrtiefe legt die
Arbeitsrichtung fest.
Die TNC berechnet den Vorschub in Abhängigkeit von der
Drehzahl. Wenn Sie während des Gewindebohrens den
Drehknopf für den Drehzahl-Override betätigen, paßt die
TNC den Vorschub automatisch an
Der Drehknopf für den Vorschub-Override ist nicht aktiv.
ú Sicherheits-Abstand (inkremental): Abstand zwischen
Werkzeugspitze (Startposition) und Werkstück-Oberflä-
che
ú Bohrtiefe (inkremental): Abstand zwischen Werkstück-
Oberfläche (Gewindebeginn) und Gewindeende
ú Gewindesteigung :
Steigung des Gewindes. Das Vorzeichen legt Rechts-
und Linksgewinde fest:
+ = Rechtsgewinde
– = Linksgewinde
Freifahren bei Programm-Unterbrechung (nicht TNC 410)
Wenn Sie während des Gewindebohrens die externe Stop-Taste
drücken, zeigt die TNC den Softkey MANUELL FREIFAHREN an.
Wenn Sie MANUEL FREIFAHREN drücken, können Sie das Werk-
zeug gesteuert freifahren. Drücken Sie dazu die positive Achsrich-
tungs-Taste der aktiven Spindelachse.
8.3 Bohrzyklen
X
Z
NC-Beispielsätze:
N18 G85 P01 2 P02 -20 P03 +1*
