9 HEIDENHAIN TNC 410, TNC 426, TNC 430

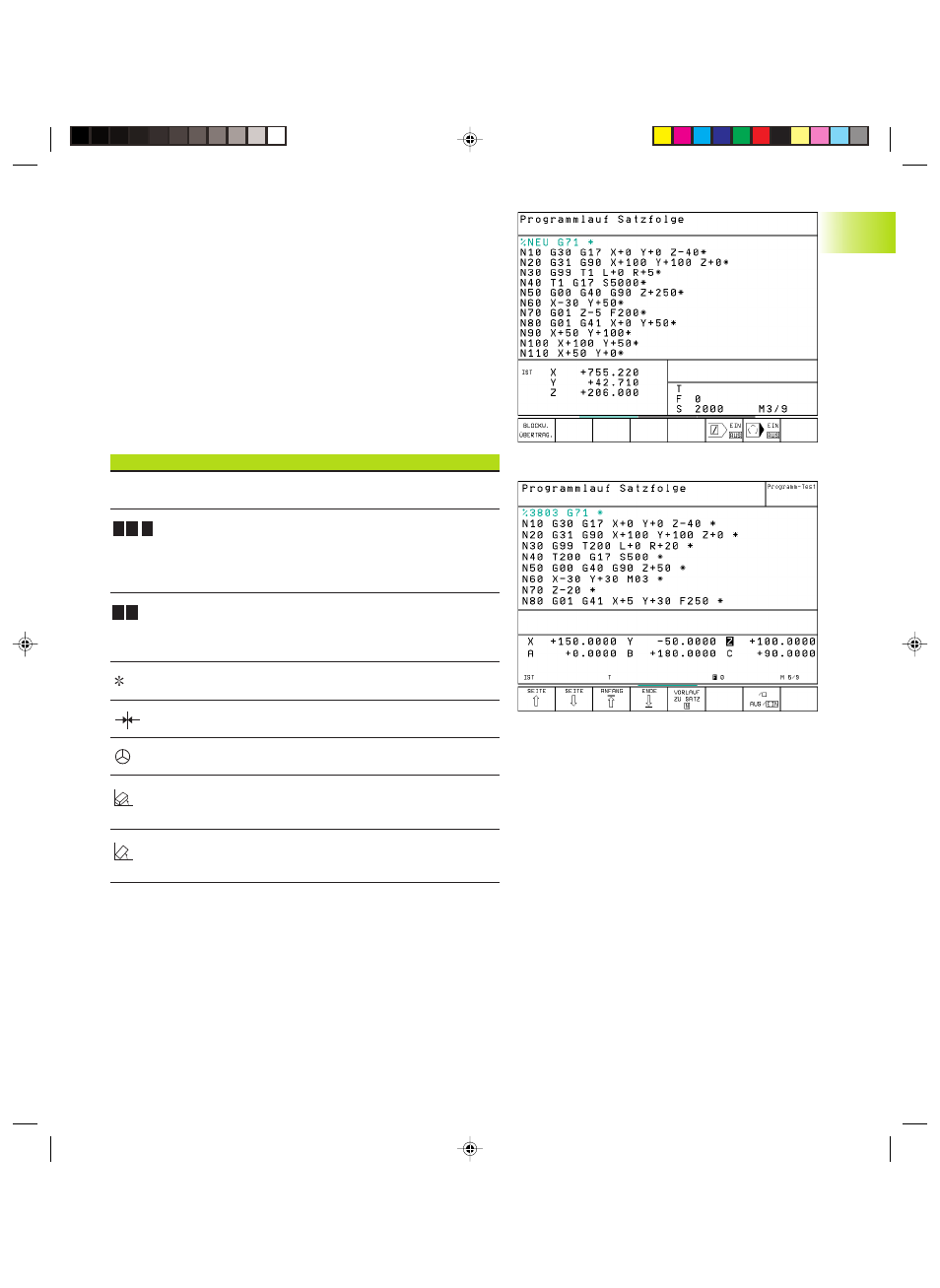

1.4 Status-Anzeigen
„Allgemeine“ Status-Anzeige
Die Status-Anzeige informiert Sie über den aktuellen Zustand der
Maschine. Sie erscheint automatisch in den Betriebsarten
■ Programmlauf Einzelsatz und Programmlauf Satzfolge, solange für
die Anzeige nicht ausschließlich „Grafik“ gewählt wurde, und
beim
■ Positionieren mit Handeingabe.
In den Betriebsarten Manueller Betrieb und El. Handrad erscheint
die Status-Anzeige im großen Fenster.
Informationen der Status-Anzeige
Symbol Bedeutung
IST Ist- oder Soll-Koordinaten der aktuellen Position
X Y Z Maschinenachsen; Hilfsachsen zeigt die TNC mit kleinen
Buchstaben an. Die Reihenfolge und Anzahl der ange-
zeigten Achsen legt Ihr Maschinenhersteller fest.
Beachten Sie Ihr Maschinenhandbuch
F S M Die Anzeige des Vorschubs in Zoll entspricht dem
zehnten Teil des wirksamen Wertes.
Drehzahl S, Vorschub F und wirksame Zusatzfunktion M
Programmlauf ist gestartet
# Achse ist geklemmt
Achse kann mit dem Handrad verfahren werden
Achsen werden in geschwenkter Bearbeitungsebene
verfahren (nicht TNC 410)
Achsen werden unter Berücksichtigung der Grund-
drehung verfahren
