Ein weiterer Quader ( ) stellt das Rohteil dar, dessen Abmaße ( )
die TNC aus der Rohteil-Definition des angewählten Programms
entnimmt. Der Rohteil-Quader definiert das Eingabe-Koordinatensy-
stem, dessen Nullpunkt innerhalb des Quaders liegt. Die Lage des
Nullpunkts im Quader können Sie durch drücken des Softkeys
„Werkstück-Nullpunkt anzeigen“ (2. Softkey-Leiste) sichtbar ma-
chen.
Wo sich das Rohteil innerhalb des Arbeitsraumes befindet ist im
Normalfall für den Programm-Test unerheblich. Wenn Sie jedoch
Programme testen, die Verfahrbewegungen mit M91 oder M92
enthalten, müssen Sie das Rohteil „grafisch“ so verschieben, daß
keine Konturverletzungen auftreten. Benützen Sie dazu die in der
Tabelle rechts aufgeführten Softkeys.
Darüber hinaus können Sie auch die Arbeitsraum-Überwachung für
die Betriebsart Programm-Test aktivieren, um das Programm mit
dem aktuellen Bezugspunkt und den aktiven Verfahrbereichen zu
testen (siehe Tabelle rechts, Softkey ganz unten).
13.1
1 Roht
eil im
Arbeitsr
aum darst
ellen (nic
h
t
TNC 41

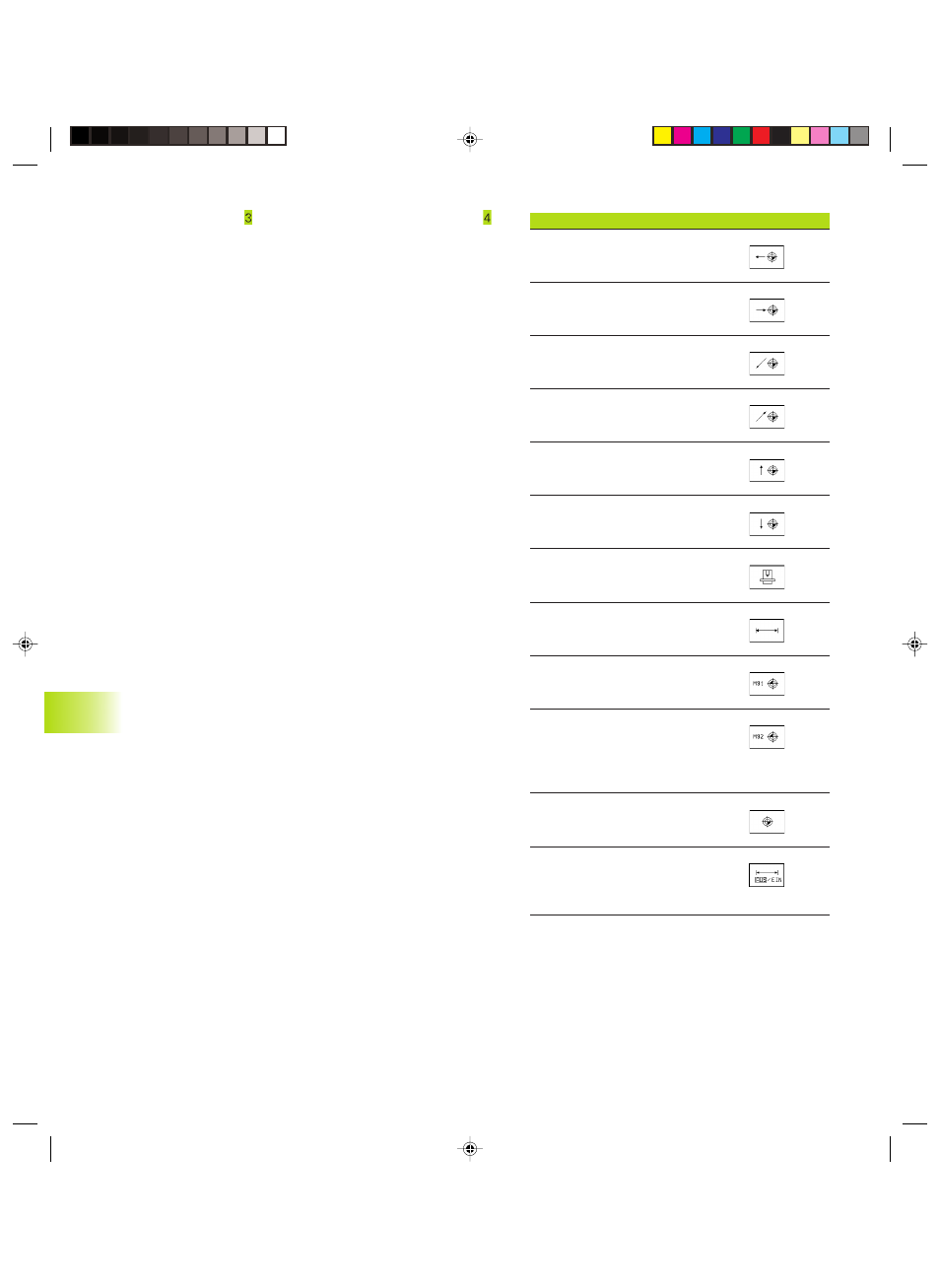

0) Funktion Softkey
Rohteil nach links verschieben
(grafisch)
Rohteil nach rechts verschieben
(grafisch)
Rohteil nach vorne verschieben
(grafisch)
Rohteil nach hinten verschieben
(grafisch)
Rohteil nach oben verschieben
(grafisch)
Rohteil nach unten verschieben
(grafisch)
Rohteil bezogen auf den gesetzten
Bezugspunkt anzeigen
Gesamten Verfahrbereich bezogen
auf das dargestellte Rohteil anzeigen
Maschinen-Nullpunkt im
Arbeitsraum anzeigen
Vom Maschinenhersteller festge-
legte Position (z.B. Werkzeug-
Wechselpunkt) im Arbeitsraum
anzeigen
Werkstück-Nullpunkt im
Arbeitsraum anzeigen
Arbeitsraum-Überwachung beim
Programm-Test einschalten (EIN)/
ausschalten (AUS)
