8 Programmieren: Zyklen 222

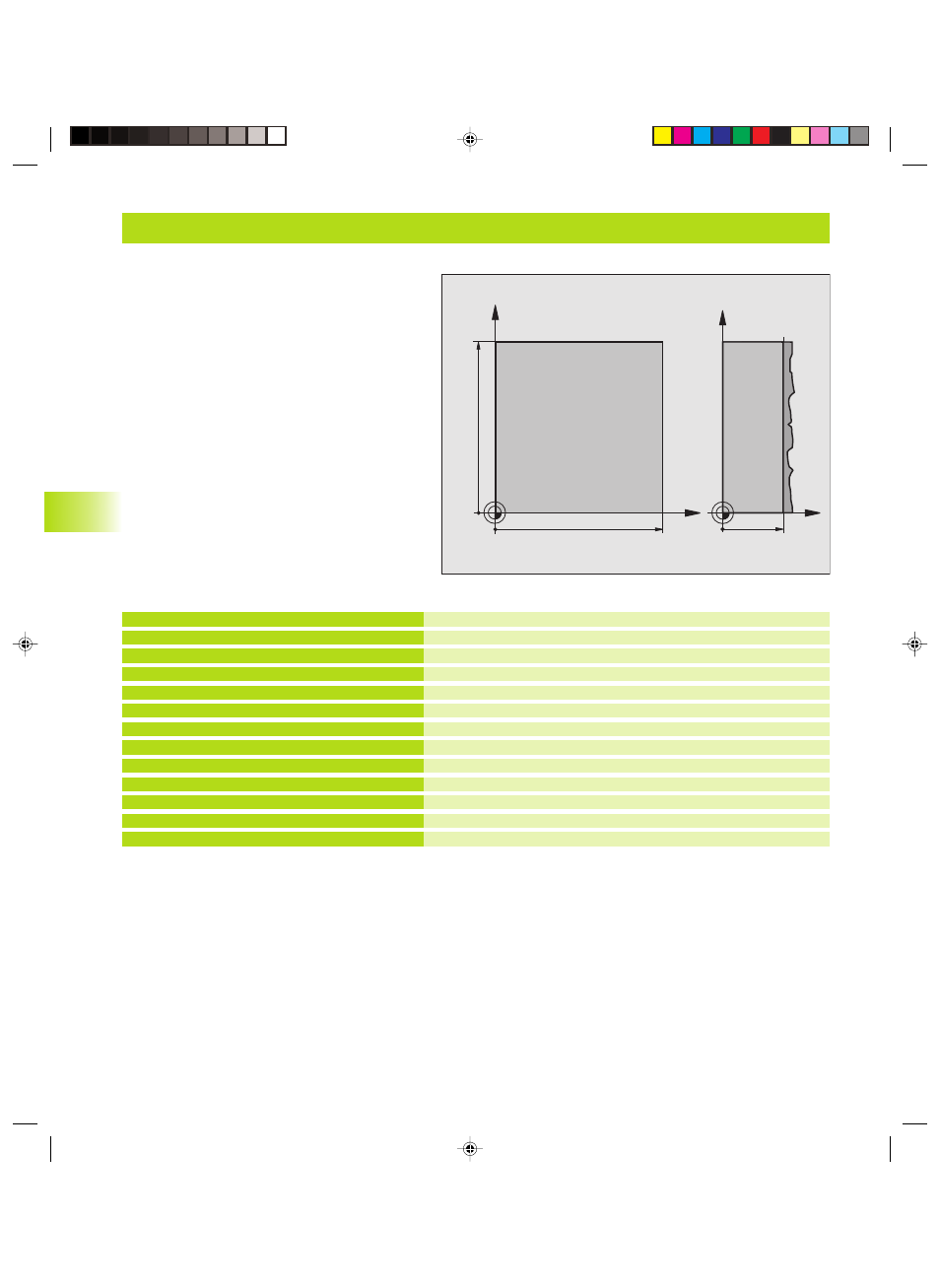

Beispiel: Abzeilen
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Zyklus-Definition Abzeilen
Vorpositionieren in die Nähe des Startpunkts
Zyklus-Aufruf
Werkzeug freifahren, Programm-Ende
%C230 G71
N10 G30 G17 X+0 Y+0 Z+0 *
N20 G31 G90 X+100 Y+100 Z+40 *
N30 G99 T1 L+0 R+5 *
N40 T1 G17 S3500 *
N50 G00 G40 G90 Z+250 *
N60 G230 Q225=+0 Q226=+0 Q227=+35
Q218=100 Q219=100 Q240=25 Q206=250
Q207=400 Q209=150 Q200=2 *
N70 X-25 Y+0 M03 *
N80 G79 *
N90 G00 G40 Z+250 M02 *
N999999 %C230 G71 *
8.8 Zyklen zum
Abz
eilen
X
Y
100
100
Z
Y
35
