HEIDENHAIN TNC 410, TNC 426, TNC 430
299
Y
X
Z
10
12.1
Antastzyklen in den Betr
iebsar
ten Manuell und El.
Handr
ad

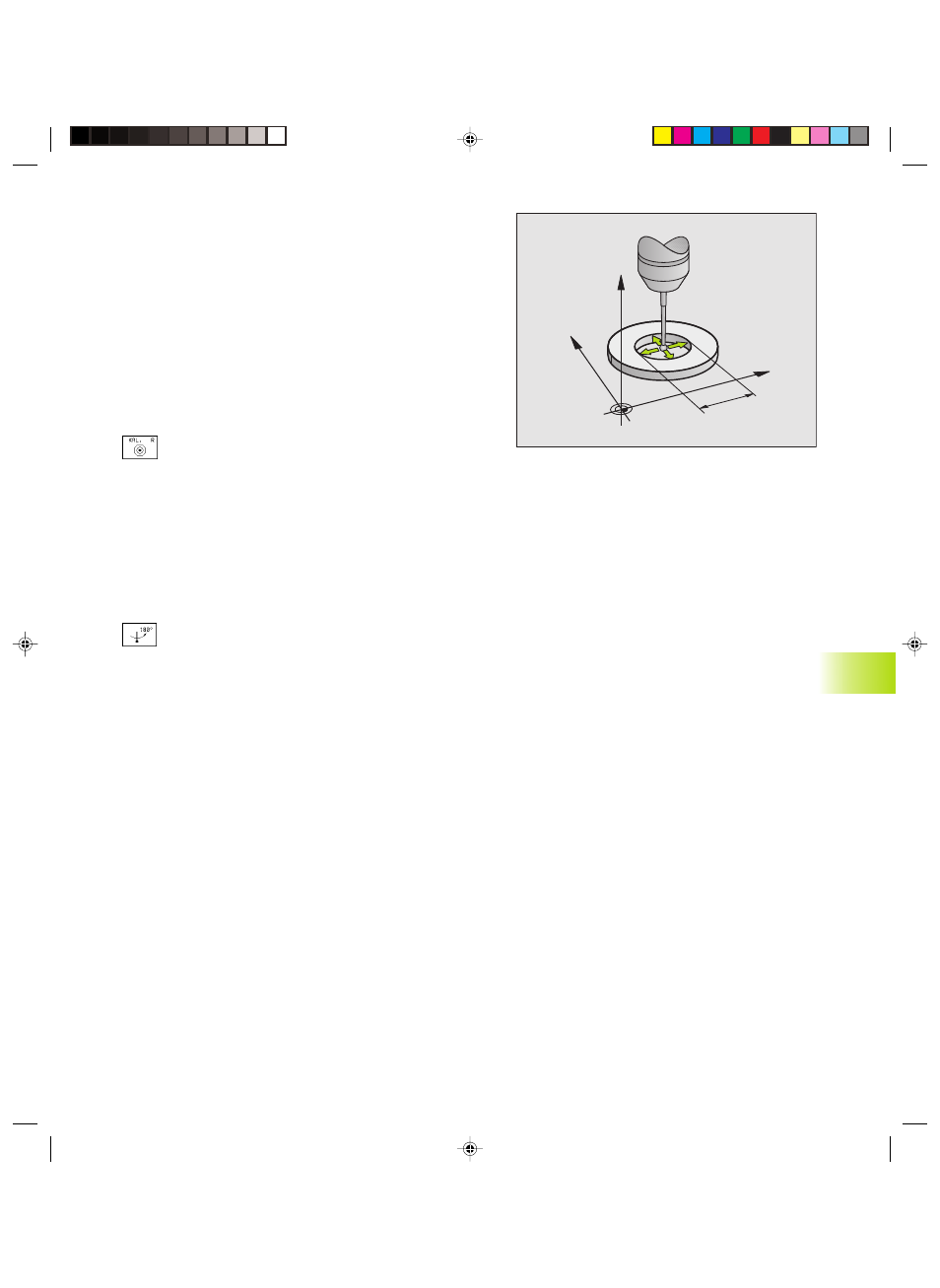

Wirksamen Radius kalibrieren und Tastsystem-Mittenversatz
ausgleichen
Die Tastsystem-Achse fällt normalerweise nicht genau mit der
Spindelachse zusammen. Die Kalibrier-Funktion erfaßt den Versatz
zwischen Tastsystem-Achse und Spindelachse und gleicht ihn
rechnerisch aus.
Bei dieser Funktion dreht die TNC das 3D-Tastsystem um 180°.
Die Drehung wird durch eine Zusatz-Funktion ausgelöst, die der
Maschinenhersteller im Maschinen-Parameter 6160 festlegt.
Die Messung für den Tastsystem-Mittenversatz führen Sie nach
dem Kalibrieren des wirksamen Tastkugelradius durch.
ú
Tastkugel im Manuellen Betrieb in die Bohrung des Einstellrings
positionieren
ú
Kalibrier-Funktion für den Tastkugel-Radius und den
Tastsystem-Mittenversatz wählen: Softkey CAL R
drücken
ú
Werkzeug-Achse wählen, Radius des Einstellrings
eingeben
ú
Antasten: 4 x externe START-Taste drücken. Das 3D-
Tastsystem tastet in jede Achsrichtung eine Position
der Bohrung an und errechnet den wirksamen
Tastkugel-Radius
ú
Wenn Sie die Kalibrierfunktion jetzt beenden möch-
ten, dann Softkey ENDE drücken
ú
Tastkugel-Mittenversatz bestimmen: Softkey 180°
drücken. Die TNC dreht das Tastsystem um 180°
ú
Antasten: 4 x externe START-Taste drücken. Das 3D-
Tastsystem tastet in jede Achsrichtung eine Position in
der Bohrung und errechnet den Tastsystem-Mitten-
versatz
