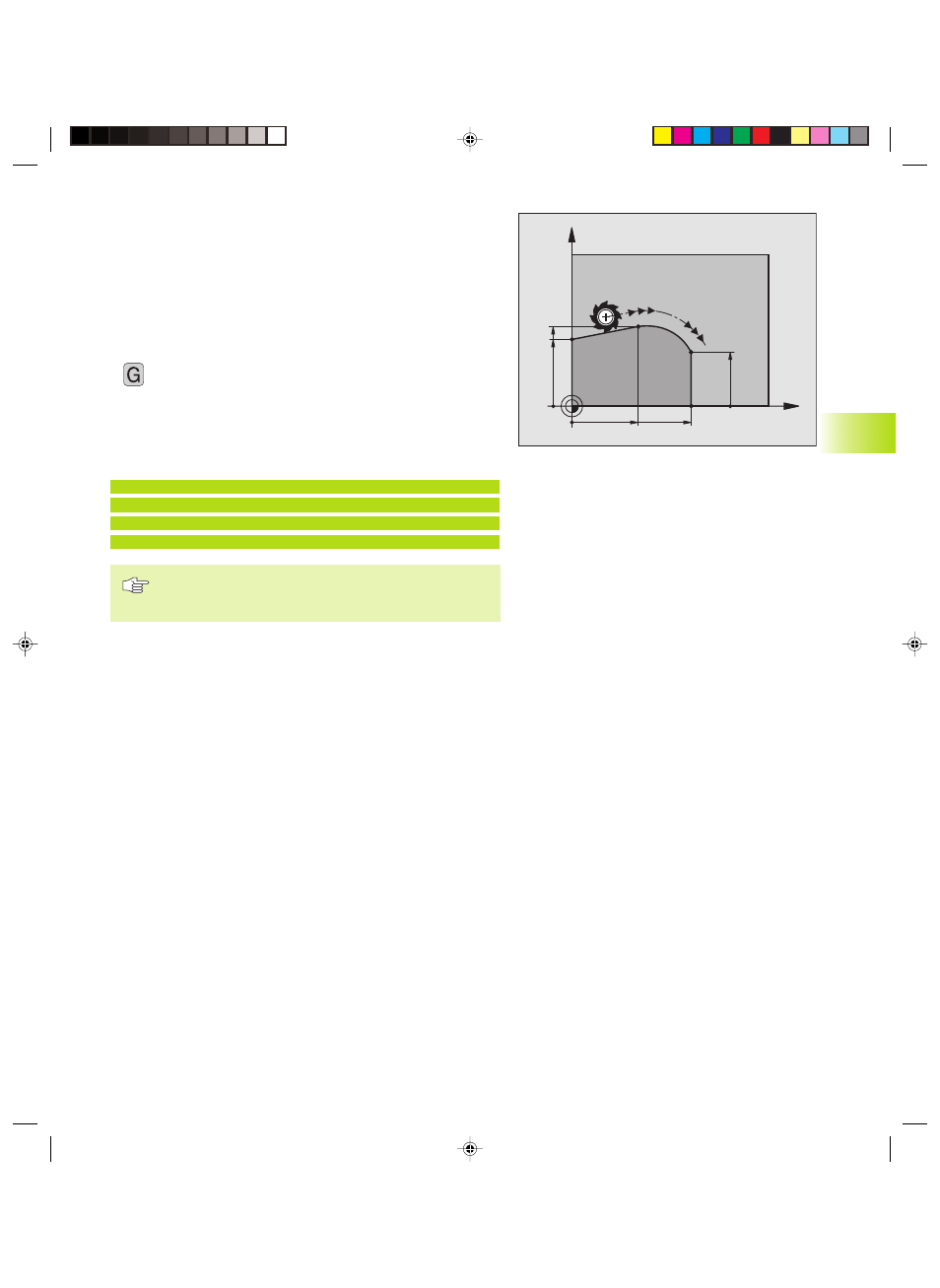

Kreisbahn G06 mit tangentialem Anschluß
Das Werkzeug fährt auf einem Kreisbogen, der tangential an das
zuvor programmierte Konturelement anschließt.
Ein Übergang ist „tangential“, wenn am Schnittpunkt der Kontur-
elemente kein Knick- oder Eckpunkt entsteht, die Konturelemente
also stetig ineinander übergehen.
Das Konturelement, an das der Kreisbogen tangential anschließt,
programmieren Sie direkt vor dem G06-Satz. Dazu sind mindestens
zwei Positionier-Sätze erforderlich
6
ú
Koordinaten des Kreisbogen-Endpunkts eingeben
Falls nötig:
ú
Vorschub F
ú
Zusatz-Funktion M
NC-Beispielsätze
N70 G01 G41 X+0 Y+25 F300 M3 *
N80 X+25 Y+30 *
N90 G06 X+45 Y+20 *
N100 G01 Y+0 *
Der G06-Satz und das zuvor programmierte Kontur-
element sollten beide Koordinaten der Ebene enthalten,
in der der Kreisbogen ausgeführt wird!
