8 Programmieren: Zyklen 158

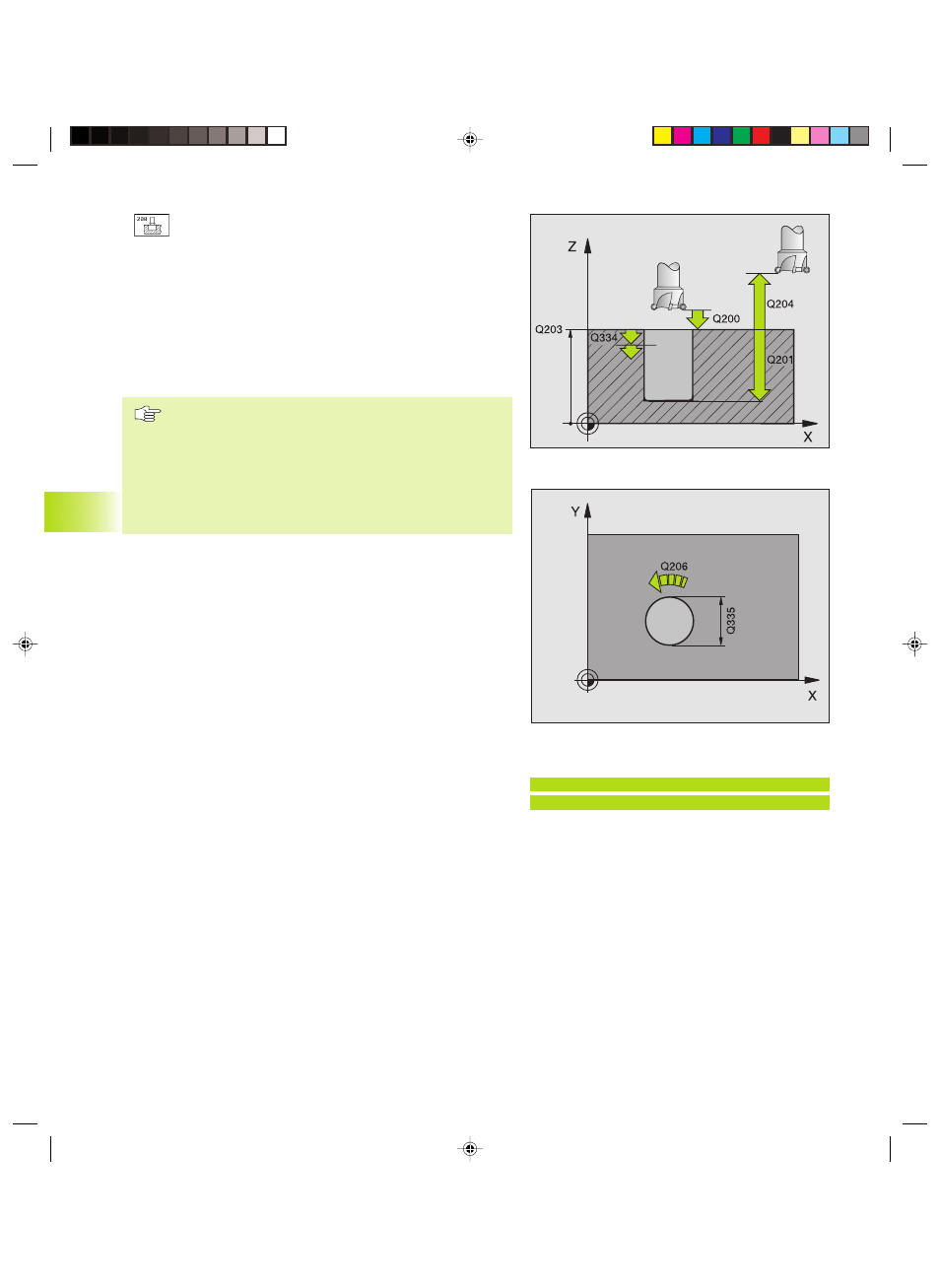

ú Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeug-Unterkante und Werkstück-
Oberfläche
ú Tiefe Q201 (inkremental): Abstand zwischen Werk-
stück-Oberfläche und Bohrungsgrund
ú Vorschub Tiefenzustellung Q206: Verfahrgeschwindig-
keit des Werkzeugs beim Bohren auf der Schraubenli-
nie in mm/min
ú Zustellung pro Schraubenlinie Q334 (inkremental):
Maß, um welches das Werkzeug auf einer Schraubenli-
nie (=360°) jeweils zugestellt wird.
Beachten Sie, daß Ihr Werkzeug bei zu großer Zustellung
sowohl sich selbst als auch das Werkstück beschädigt.
Um die Eingabe zu großer Zustellungen zu vermeiden,
geben Sie in der Werkzeug-Tabelle in der Spalte ANGLE
den maximal möglichen Eintauchwinkel des Werkzeugs
an (siehe „5.2 Werkzeug-Daten“). Die TNC berechnet dann
automatisch die maximal erlaubte Zustellung und ändert
ggf. Ihren eingegebenen Wert ab.
ú Koord. Werkstück-Oberfläche Q203 (absolut): Koordina-
te Werkstück-Oberfläche
ú 2. Sicherheits-Abstand Q204 (inkremental): Koordinate
Spindelachse, in der keine Kollision zwischen Werk-
zeug und Werkstück (Spannmittel) erfolgen kann
ú Soll-Durchmesser Q335 (absolut): Bohrungs-Durch-
messer. Wenn Sie den Soll-Durchmesser gleich dem
Werkzeug-Durchmesser eingeben, dann bohrt die TNC
ohne Schraubenlinien-Interpolation direkt auf die
eingegebene Tiefe.
8.3 Bohrzyklen
NC-Beispielsatz:
N12 G208 Q200=2 Q201=-80 Q206=150
Q334=1.5 Q203=+0 Q204=50 Q335=25*
