HEIDENHAIN TNC 410, TNC 426, TNC 430
6.3 K
ont
ur anf
ahr
en und v
e
rlassen
Gemeinsamer Start- und Endpunkt
Für einen gemeinsamen Start- und Endpunkt programmieren Sie
keine Radiuskorrektur.
Konturbeschädigung ausschließen: Der optimale Startpunkt liegt
zwischen den Verlängerungen der Werkzeugbahnen für die Bearbei-
tung des ersten und letzten Konturelements.
Beispiel

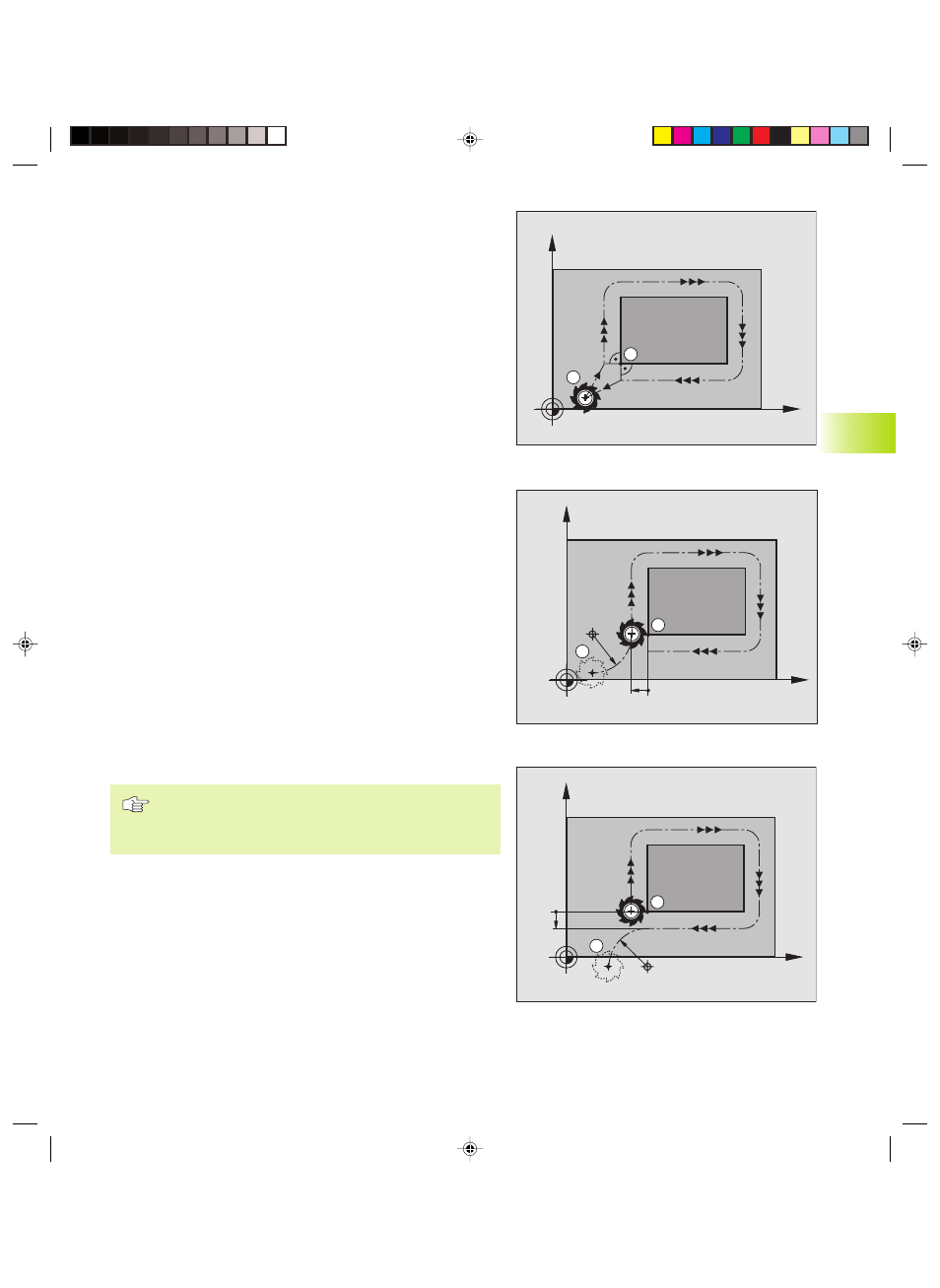

Bild rechts oben: Wenn Sie den Endpunkt im schraffierten Bereich
festlegen, dann wird die Kontur beim Anfahren des ersten Kontur-
punkts beschädigt.
Tangential An- und Wegfahren
Mit G26 (Bild rechts Mitte) können Sie an das Werkstück tangential
anfahren und mit G27 (Bild rechts unten) vom Werkstück tangential
wegfahren. Dadurch vermeiden Sie Freischneidemarkierungen.
Start- und Endpunkt
Start- und Endpunkt liegen nahe am ersten bzw. letzten Kontur-
punkt außerhalb des Werkstücks und sind ohne Radiuskorrektur zu
programmieren.
Anfahren:
ú
G26 nach dem Satz eingeben, in dem der erste Konturpunkt
programmiert ist: Das ist der erste Satz mit Radiuskorrektur
G41/G42
Wegfahren:
ú
G27 nach dem Satz eingeben, in dem der letzte Konturpunkt
programmiert ist: Das ist der letzte Satz mit Radiuskorrektur
G41/G42
Den Radius für G26 und G27 wählen Sie so, daß die
Kreisbahn zwischen Startpunkt und ersten Konturpunkt
sowie letztem Konturpunkt und Endpunkt ausgeführt
werden kann.
X
Y
A
SE
G40
X
Y
A
R
S
G41
G40
X
Y
G41
G40
E
R
B
