205 HEIDENHAIN TNC 410, TNC 426, TNC 430
8.7 SL
-Zyklen Gr
uppe II (nic
ht
TNC 41
0)
X
Z
Q11
Q12
Q10

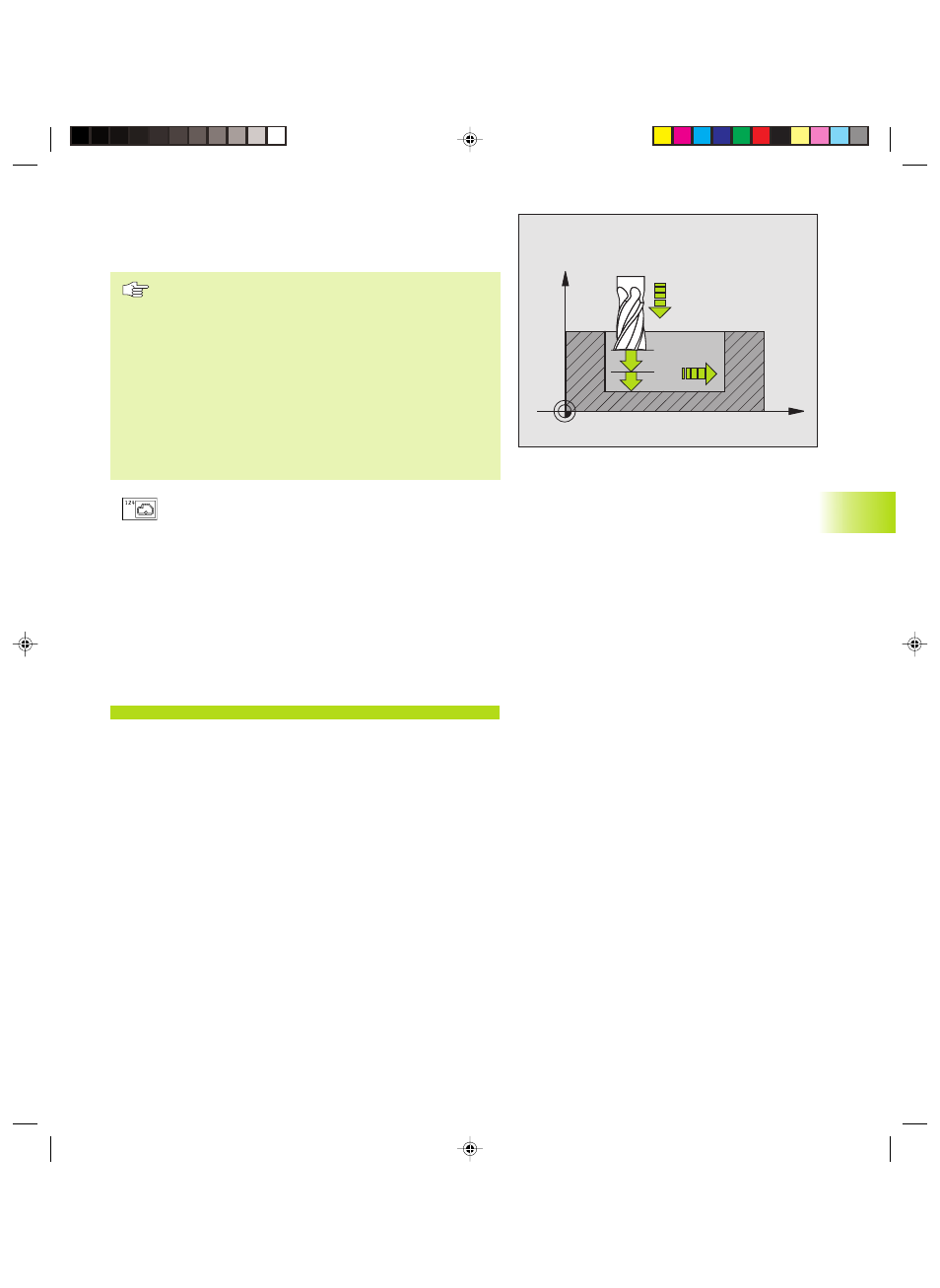

SCHLICHTEN SEITE (Zyklus G124)
Die TNC fährt das Werkzeug auf einer Kreisbahn tangential an die
Teilkonturen. Jede Teilkontur wird separat geschlichtet.
Beachten Sie vor dem Programmieren
Die Summe aus Schlichtaufmaß Seite (Q14) und Schlicht-
werkzeug-Radius muß kleiner sein als die Summe aus
Schlichtaufmaß Seite (Q3,Zyklus G120) und Räum-
werkzeug-Radius.
Wenn Sie Zyklus G124 abarbeiten ohne zuvor mit Zyklus
G122 ausgeräumt zu haben, gilt oben aufgestellte Berech-
nung ebenso; der Radius des Räum-Werkzeugs hat dann
den Wert „0“.
Die TNC ermittelt den Startpunkt fürs Schlichten selbstän-
dig. Der Startpunkt ist abhängig von den Platzverhältnis-
sen in der Tasche.
ú Drehsinn ? Uhrzeigersinn = –1 Q9:
Bearbeitungsrichtung:
+1: Drehung im Gegen-Uhrzeigersinn
–1: Drehung im Uhrzeigersinn
ú Zustell-Tiefe Q10 (inkremental): Maß, um das das
Werkzeug jeweils zugestellt wird
ú Vorschub Tiefenzustellung Q11: Eintauchvorschub
ú Vorschub Ausräumen Q12: Fräsvorschub
ú Schlichtaufmaß Seite Q14 (inkremental): Aufmaß für
mehrmaliges Schlichten; der letzte Schlicht-Rest wird
ausgeräumt, wenn Sie Q14 = 0 eingeben
NC-Beispielsatz:
N61 G124 Q9=+1 Q10=+5 Q11=100 Q12=350 Q14=+0*
