HEIDENHAIN TNC 410, TNC 426, TNC 430
297
Meßwerte aus den Antastzyklen protokollieren
(nicht TNC 410)
Die TNC muß für diese Funktion vom Maschinenhersteller
vorbereitet sein. Maschinenhandbuch beachten!
Nachdem die TNC einen beliebigen Antastzyklus ausgeführt hat,
zeigt die TNC den Softkey DRUCKEN. Wenn Sie den Softkey
betätigen, protokolliert die TNC die aktuellen Werte des aktiven
Antastzyklus. Über die PRINT-Funktion im Schnittstellen-
Konfigurationsmenü (siehe „13 MOD-Funktionen, Datenschnittstelle
konfigurieren“) legen Sie fest, ob die TNC
■
die Meßergebnisse ausdrucken soll
■
die Meßergebnisse auf der Festplatte der TNC speichern soll
■
die Meßergebnisse auf einem PC speichern soll

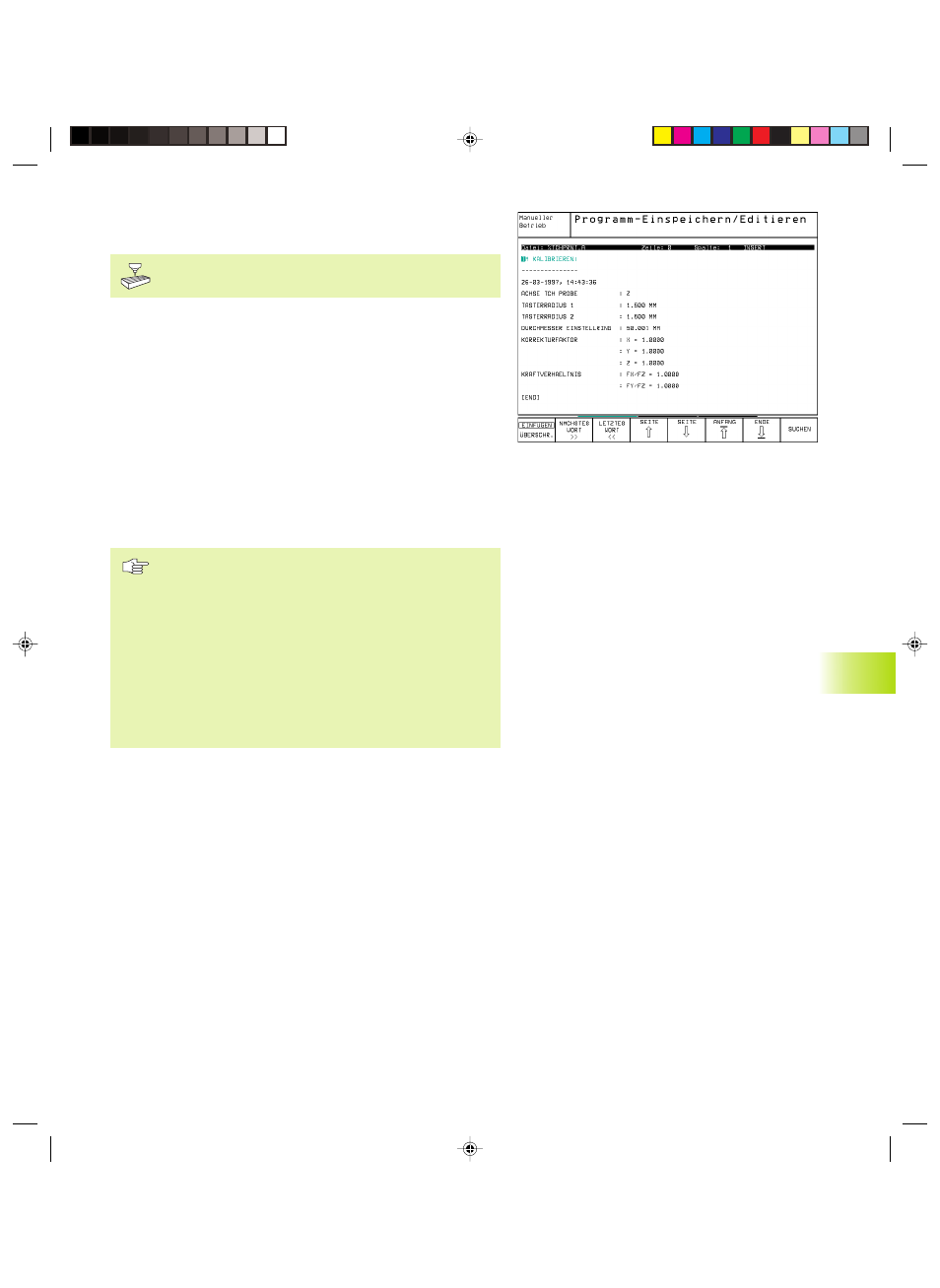

Wenn Sie die Meßergebnisse speichern, legt die TNC die ASCII-
Datei %TCHPRNT.A an (siehe Bild rechts oben). Falls Sie im Schnitt-
stellen-Konfigurationsmenü keinen Pfad und keine Schnittstelle
festgelegt haben, speichert die TNC die Datei %TCHPRNT im
Haupt-Verzeichnis TNC:\ ab.
Wenn Sie den Softkey PRINT drücken, darf die Datei
%TCHPRNT.A in der Betriebsart Programm-
Einspeichern/Editieren nicht angewählt sein. Sonst gibt
die TNC eine Fehlermeldung aus.
Die TNC schreibt die Meßwerte ausschließlich in die
Datei %TCHPRNT.A. Wenn Sie mehrere Antastzyklen
hintereinander ausführen und deren Meßwerte speichern
wollen, müssen Sie den Inhalt der Datei %TCHPRNT.A
zwischen den Antastzyklen sichern, indem Sie sie
kopieren oder umbenennen.
Format und Inhalt der Datei %TCHPRNT legt Ihr
Maschinenhersteller fest.
Meßwerte aus den Antastzyklen in eine Nullpunkt-
Tabelle schreiben (nicht TNC 410)
Über den Softkey EINTRAG NULLPUNKT TABELLE kann die TNC,
nachdem ein beliebiger Antastzyklus ausgeführt wurde, die Meß-
werte in eine Nullpunkt-Tabelle schreiben:
ú
Beliebige Antastfunktion durchführen
ú
Namen der Nullpunkt-Tabelle (vollständiger Pfad) im Eingabefeld
Nullpunkt-Tabelle eingeben, mit Taste ENT bestätigen
ú
Nullpunkt-Nummer im Eingabefeld Nullpunkt-Nummer = eingeben,
mit Taste ENT bestätigen
ú
Softkey EINTRAG NULLPUNKT TABELLE drücken, Die TNC schreibt
die Daten in die angegebene Nullpunkt-Tabelle
