8 Programmieren: Zyklen 154

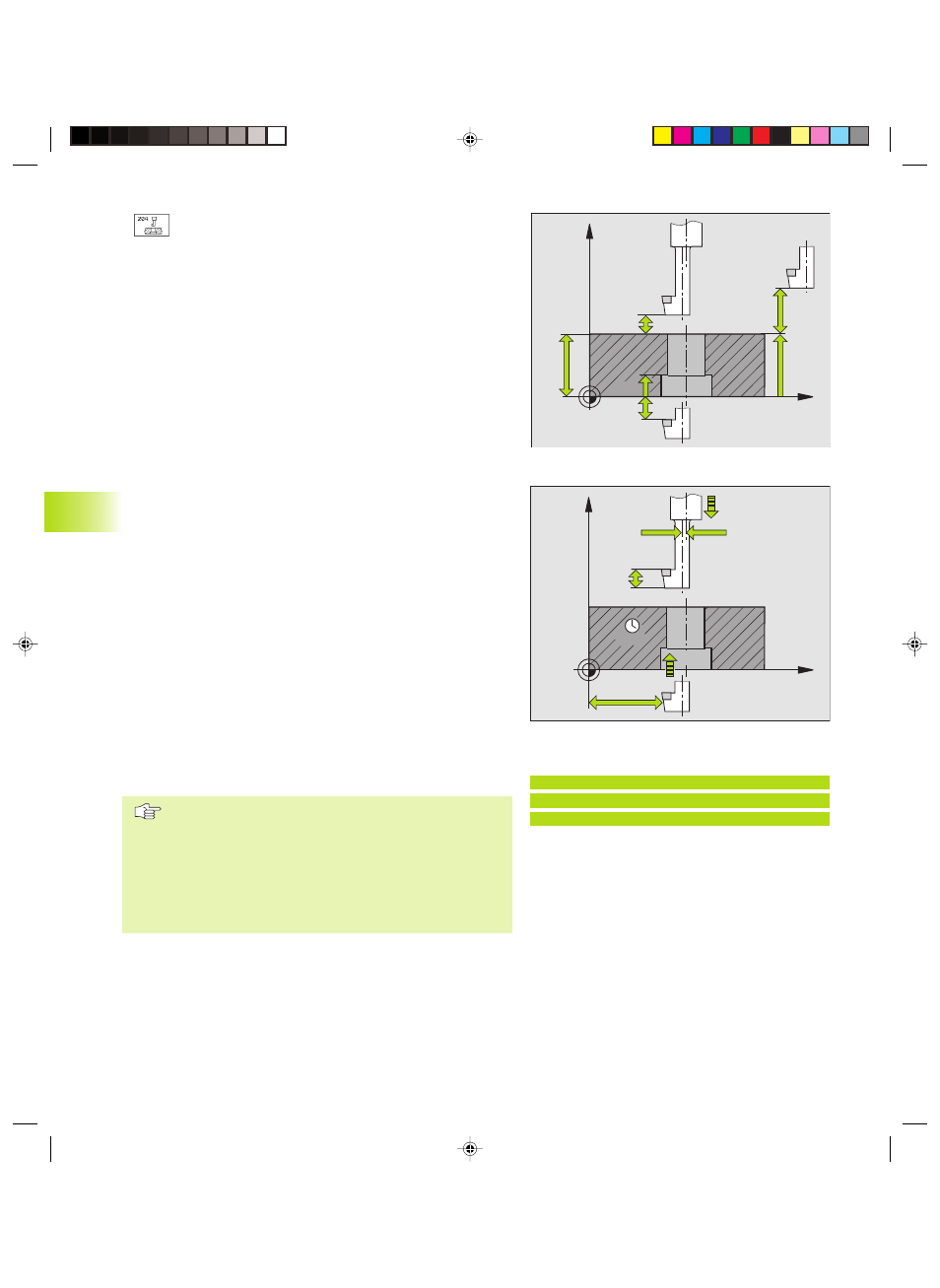

ú Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberfläche
ú Tiefe Senkung Q249 (inkremental): Abstand zwischen
Werkstück-Unterkante und Senkungsgrund. Positives
Vorzeichen stellt die Senkung in positiver Richtung der
Spindelachse her
ú Materialstärke Q250 (inkremental): Dicke des Werk-
stücks
ú Exzentermaß Q251 (inkremental): Exzentermaß der
Bohrstange; aus Werkzeug-Datenblatt entnehmen
ú Schneidenhöhe Q252 (inkremental): Abstand zwischen
Unterkante der Bohrstange und der Hauptschneide;
aus Werkzeug-Datenblatt entnehmen
ú Vorschub Vorpositionieren Q253: Verfahrgeschwindigkeit
des Werkzeugs beim Eintauchen in das Werkstück bzw.
beim Herausfahren aus dem Werkstück in mm/min
ú Vorschub Senken Q254: Verfahrgeschwindigkeit des
Werkzeugs beim Senken in mm/min
ú Verweilzeit Q255: Verweilzeit in Sekunden am
Senkungsgrund
ú Koord. Werkstück-Oberfläche Q203 (absolut): Koordinate
Werkstück-Oberfläche
ú 2. Sicherheits-Abstand Q204 (inkremental): Koordinate
Spindelachse, in der keine Kollision zwischen Werk-
zeug und Werkstück (Spannmittel) erfolgen kann
ú Freifahr-Richtung (0/1/2/3/4) Q214: Richtung festlegen,
in der die TNC das Werkzeug um das Exzentermaß
versetzen soll (nach der Spindel-Orientierung); Eingabe
von 0 nicht erlaubt
1: Werkzeug versetzen in Minus-Richtung der Hauptachse
2: Werkzeug versetzen in Minus-Richtung der Nebenachse
3: Werkzeug versetzen in Plus-Richtung der Hauptachse
4: Werkzeug versetzen in Plus-Richtung der Nebenachse
Kollisionsgefahr!
Überprüfen Sie, wo die Werkzeug-Spitze steht, wenn Sie
eine Spindel-Orientierung auf 0° programmieren (z.B. in
der Betriebsart Positionieren mit Handeingabe). Richten
Sie die Werkzeug-Spitze so aus, das sie parallel zu einer
Koordinaten-Achse steht. Wählen Sie die Freifahr-
Richtung so, daß das Werkzeug kollisionsfrei in die
Bohrung eintauchen kann.
zusätzlich bei der TNC 426, TNC 430 mit NC-Soft-
ware 280 474-xx:
ú Winkel für Spindel-Orientierung Q336 (absolut):
Winkel, auf den die TNC das Werkzeug vor dem
Freifahren positioniert
8.3 Bohrzyklen
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
NC-Beispielsatz:
N11 G204 Q200=2 Q249=+5 Q250=20
Q251=3.5 Q252=15 Q253=750 Q254=200
Q255=0 Q203=+0 Q204=50 Q214=1*
