195
HEIDENHAIN TNC 410, TNC 426, TNC 430
X
Z
ú

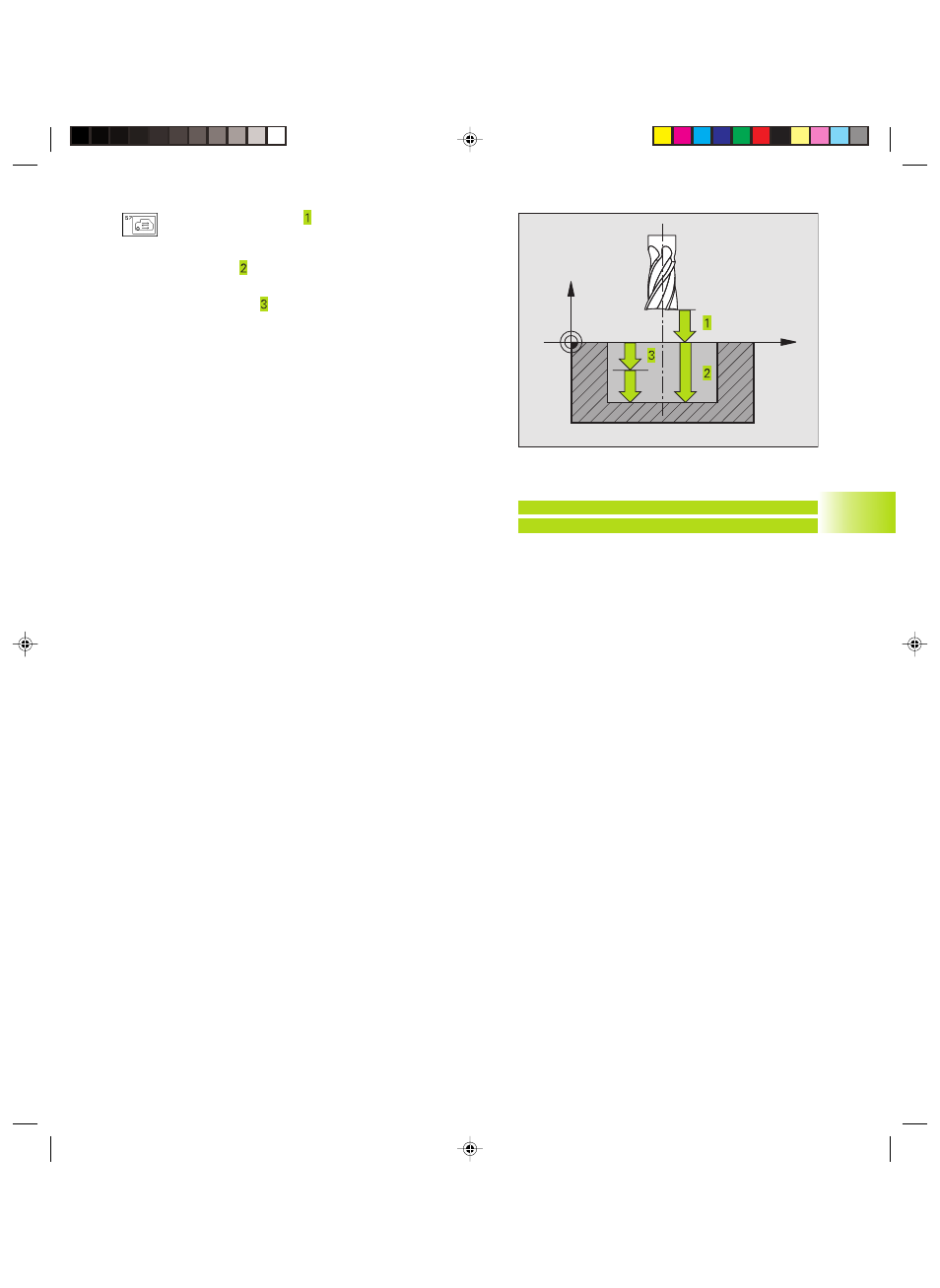

Sicherheits-Abstand (inkremental): Abstand zwi-
schen Werkzeugspitze (Startposition) und Werkstück-
Oberfläche
ú
Frästiefe (inkremental): Abstand zwischen
Werkstückoberfläche und Taschengrund
ú
Zustell-Tiefe (inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird. Die TNC fährt in einem
Arbeitsgang auf die Tiefe wenn:
■
Zustell-Tiefe und Frästiefe gleich sind
■
die Zustell-Tiefe größer als die Frästiefe ist
Die Frästiefe muß kein Vielfaches der
Zustell-Tiefe sein
ú
Vorschub Tiefenzustellung: Eintauchvorschub in mm/min
ú
Schlicht-Aufmaß: Aufmaß in der Bearbeitungsebene
ú
Ausräum-Winkel: Richtung der Ausräum-Bewegung.
Ausräum-Winkel bezieht sich auf die Hauptachse der
Bearbeitungsebene. Winkel so eingeben, daß möglichst
lange Schnitte entstehen
ú
Vorschub: Fräsvorschub in mm/min
8.6 SL
-Zyklen Gr
uppe I
NC-Beispielsatz:
N54 G57 P01 2 P02 -15 P03 5 P04 250
P05 +0.5 P06+30 P07 500*
