79 HEIDENHAIN TNC 410, TNC 426, TNC 430
5.2 Werkzeug-Daten
Üblicherweise programmieren Sie die Koordinaten der Bahn-
bewegungen so, wie das Werkstück in der Zeichnung bemaßt ist.
Damit die TNC die Bahn des Werkzeug-Mittelpunkts berechnen, also
eine Werkzeug-Korrektur durchführen kann, müssen Sie Länge und
Radius zu jedem eingesetzten Werkzeug eingeben.
Werkzeug-Daten können Sie entweder mit der Funktion G99 direkt im
Programm oder separat in Werkzeug-Tabellen eingeben. Wenn Sie die
Werkzeug-Daten in Tabellen eingeben, stehen weitere werkzeug-
spezifische Informationen zur Verfügung. Die TNC berücksichtigt alle
eingegebenen Informationen, wenn das Bearbeitungs-Programm läuft.
Werkzeug-Nummer, Werkzeug-Name
Jedes Werkzeug ist durch eine Nummer zwischen 0 und 254
gekennzeichnet. Wenn Sie mit Werkzeug-Tabellen arbeiten, können
Sie höhere Nummern verwenden (nicht TNC 410) und zusätzlich
Werkzeug-Namen (nicht TNC 410) vergeben.
Das Werkzeug mit der Nummer 0 ist als Null-Werkzeug festgelegt
und hat die Länge L=0 und den Radius R=0. In Werkzeug-Tabellen
sollten Sie das Werkzeug T0 ebenfalls mit L=0 und R=0 definieren.

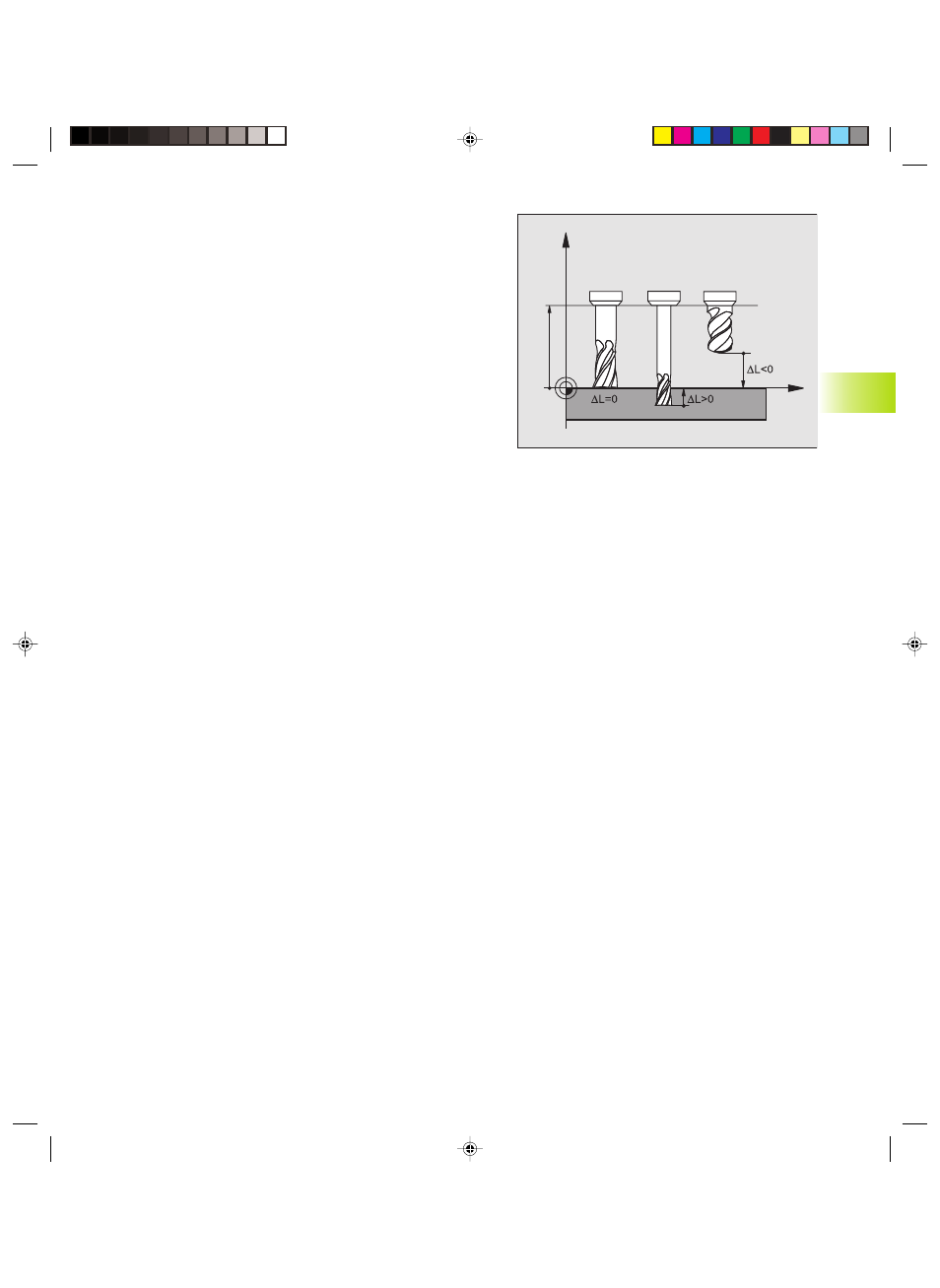

Werkzeug-Länge L
Die Werkzeug-Länge L können Sie auf zwei Arten bestimmen:
1 Die Länge L ist die Differenz aus der Länge des Werkzeugs und
der Länge eines Null-Werkzeugs L
0
.
Vorzeichen:
■ Das Werkzeug ist länger als das Null-Werkzeug: L>L
0
■ Das Werkzeug ist kürzer als das Null-Werkzeug: L<L
0
Länge bestimmen:
ú Null-Werkzeug auf Bezugsposition in der Werkzeugachse fahren
(z.B. Werkstück-Oberfläche mit Z=0)
ú Anzeige der Werkzeugachse auf Null setzen (Bezugspunkt setzen)
ú Nächstes Werkzeug einwechseln
ú Werkzeug auf gleiche Bezugs-Position wie Null-Werkzeug
fahren
ú Anzeige der Werkzeugachse zeigt den Längenunterschied des
Werkzeugs zum Null-Werkzeug
ú Wert mit der Taste „Ist-Position übernehmen“ (TNC 426, TNC
430), bzw mit Softkey AKT. POS. Z (TNC 410) in den G99-Satz bzw.
in die Werkzeug-Tabelle übernehmen
2 Bestimmen Sie die Länge L mit einem Voreinstellgerät. Dann
geben Sie den ermittelten Wert direkt in die Werkzeug-Definition
G99 ein.
5.2 W
e
rk
z
eug-D
at
en
Z
X
L
0
