225 HEIDENHAIN TNC 410, TNC 426, TNC 430

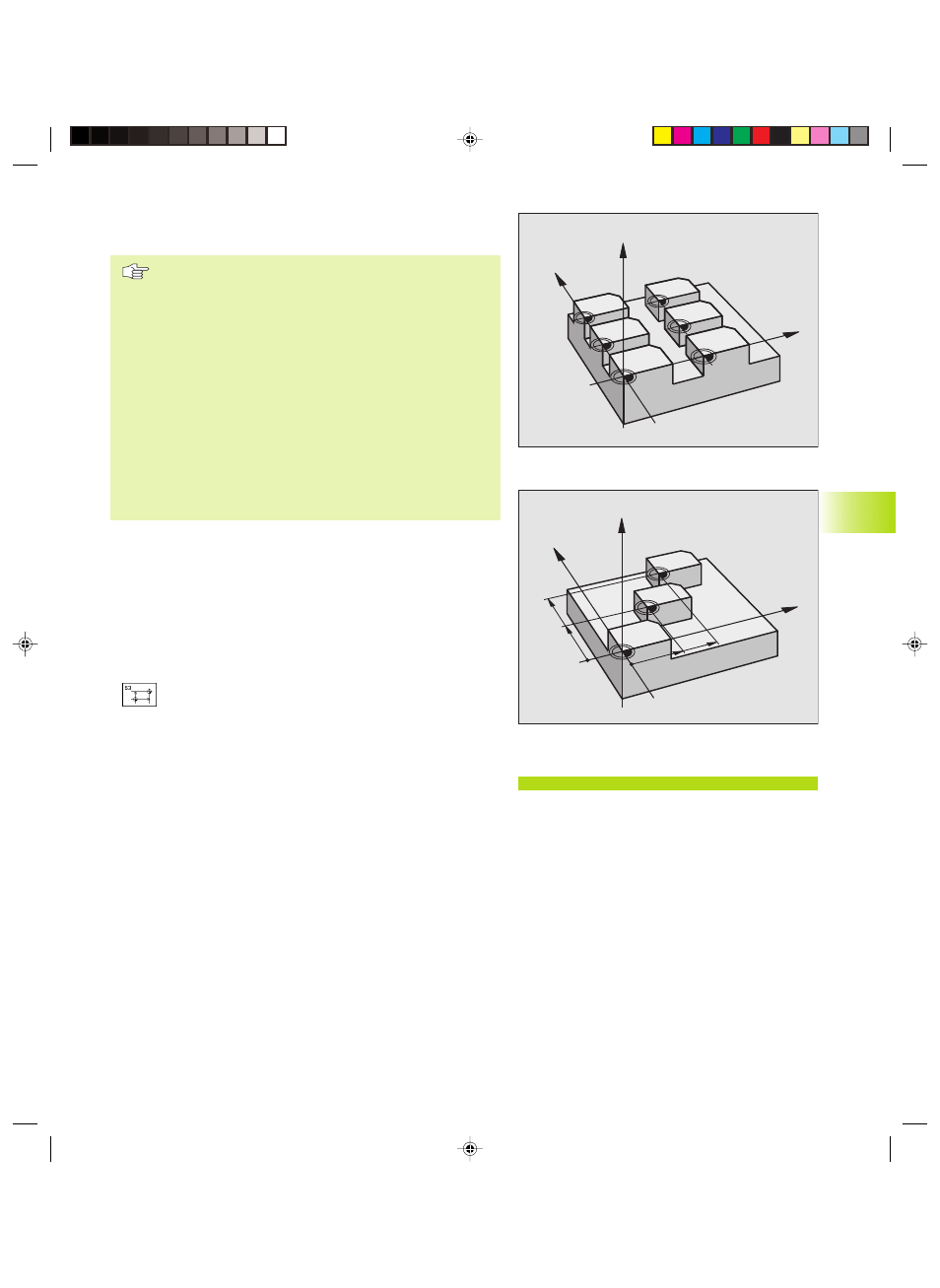

NULLPUNKT-Verschiebung mit Nullpunkt-Tabellen
(Zyklus G53)
Nullpunkte aus der Nullpunkt-Tabelle können sich auf
den aktuellen Bezugspunkt oder den Maschinen-Null-
punkt beziehen (abhängig von Maschinen-Parameter
7475)
Die Koordinaten-Werte aus Nullpunkt-Tabellen sind
ausschließlich absolut wirksam.
Zusätzlich gilt für TNC 426, TNC 430:
Wenn Sie die Programmier-Grafik in Verbindung mit
Nullpunkt-Tabellen verwenden, dann wählen Sie vor
Grafik-Start in der Betriebsart Test die entsprechende
Nullpunkt-Tabelle aus (Status S).
Neue Zeilen können Sie nur am Tabellen-Ende einfügen.
Wenn Sie nur eine Nullpunkt-Tabelle verwenden,
vermeiden Sie Verwechslungen beim Aktivieren in den
Programmlauf-Betriebsarten.
Anwendung
Nullpunkt-Tabellen Setzen Sie z.B. ein bei
■ häufig wiederkehrenden Bearbeitungsgängen an verschiedenen
Werkstück-Positionen oder
■ häufiger Verwendung derselben Nullpunktverschiebung
Innerhalb eines Programms können Sie Nullpunkte sowohl direkt in
der Zyklus-Definition programmieren als auch aus einer Nullpunkt-
Tabelle heraus aufrufen.
ú Verschiebung: Nummer des Nullpunktes aus der
Nullpunkt-Tabelle oder einen Q-Parameter eingeben;
Wenn Sie einen Q-Parameter eingeben, dann aktiviert
die TNC die Nullpunkt-Nummer, die im Q-Parameter
steht. Nullpunkt-Tabelle aktivieren: siehe weiter unten
in diesem Kapitel
Rücksetzen
■ Aus der Nullpunkt-Tabelle Verschiebung zu den Koordinaten
X=0; Y=0 etc. aufrufen.
■ Verschiebung zu den Koordinaten X=0; Y=0 etc. direkt mit einer
Zyklus-Definition aufrufen.
Status-Anzeigen
Wenn sich Nullpunkte aus der Tabelle auf den Maschinen-Nullpunkt
beziehen, dann
■ bezieht sich die Positions-Anzeige auf den aktiven (verschobenen)
Nullpunkt
■ bezieht sich der angezeigte Nullpunkt in der zusätzlichen Status-
Anzeige auf den Maschinen-Nullpunkt, wobei die TNC den
manuell gesetzten Bezugspunkt mit einrechnet
N 0
N 2
N 4
N 1
N 3
N 5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
8.9 Zyklen zur K
oor
dinat
en-Umr
ec
hnung
NC-Beispielsatz:
N72 G53 #12*
