8 Programmieren: Zyklen 168

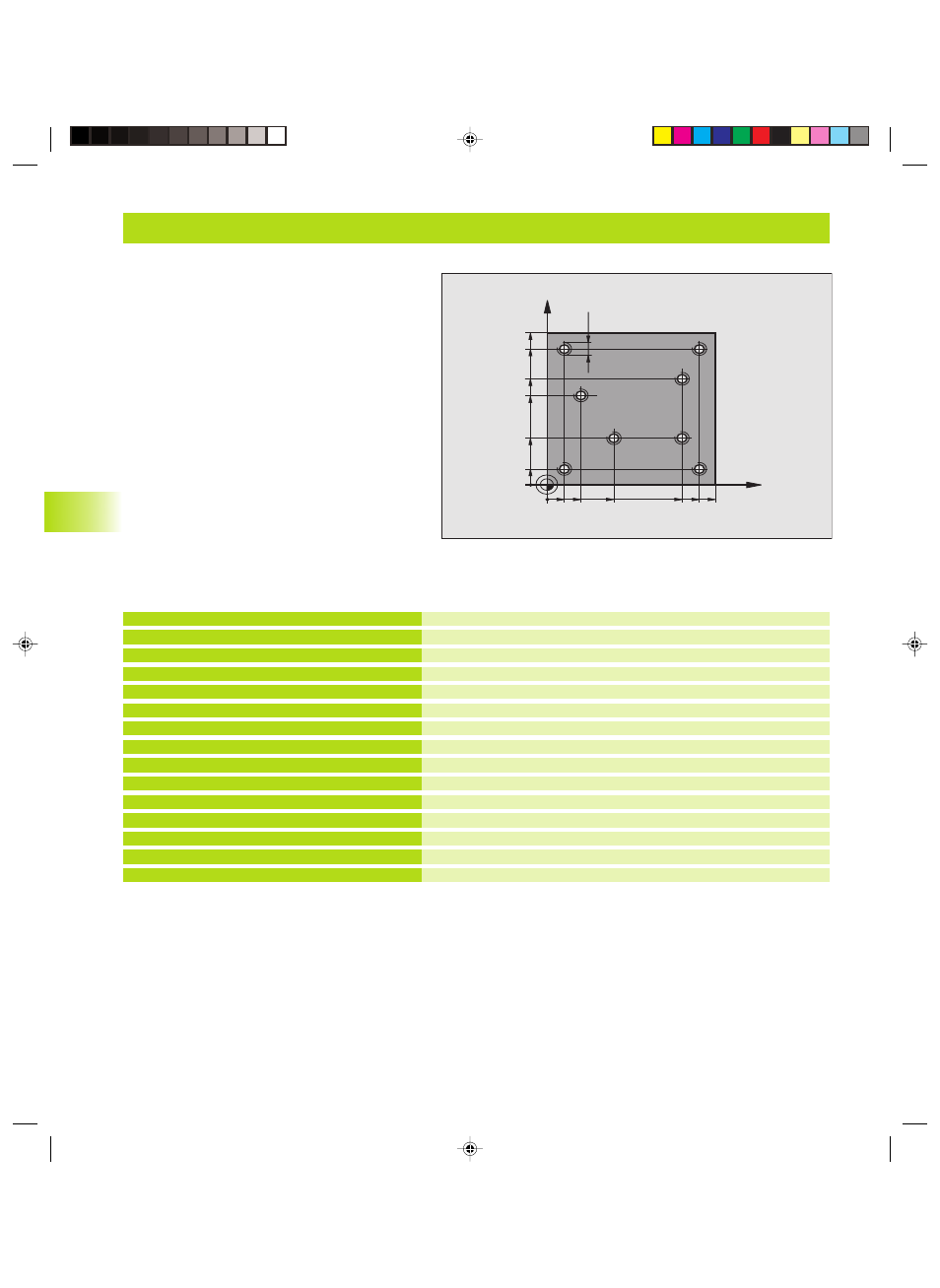

Beispiel: Bohrzyklen in Verbindung mit Punkte-Tabellen (nur TNC 410)
Rohteil-Definition
Werkzeug-Definition Zentrierer
Werkzeug-Definition Bohrer
Werkzeug-Definition Gewindebohrer
Werkzeug-Aufruf Zentrierer
Werkzeug auf sichere Höhe fahren (F mit Wert programmieren,
die TNC positioniert nach jedem Zyklus auf die sichere Höhe)
Punkte-Tabelle festlegen
Zyklus-Definition Zentrieren
Bei Q203 und Q204 zwingend 0 eingeben
Zyklus-Aufruf in Verbindung mit Punkte-Tabelle TAB1.PNT,
Vorschub zwischen den Punkten: 5000 mm/min
Werkzeug freifahren, Werkzeug-Wechsel
%1 G71*
N10 G30 G17 X+0 Y+0 Z-20*
N20 G31 X+100 Y+100 Z+0*
N30 G99 1 L+0 R+4*
N40 G99 2 L+0 R+2.4*
N50 G99 3 L+0 R+3*
N60 T1 G17 S5000*
N70 G01 G40 Z+10 F5000*
N80 %:PAT: "TAB1"*
N90 G200 Q200=2 Q201=-2 Q206=150 Q202=2
Q210=0 Q203=+0 Q204=0*
N100 G79 “PAT“ F5000 M3*
N110 G00 G40 Z+100 M6*
Programm-Ablauf
■ Zentrieren
■ Bohren
■ Gewindebohren M6
Die Bohrungskoordinaten sind in der Punkte-Tabelle
TAB1.PNT gespeichert (siehe nächste Seite) und
werden von der TNC mit G79 PAT gerufen.
Die Werkzeug-Radien sind so gewählt, daß alle
Arbeitsschritte in der Testgrafik zu sehen sind.
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
8.3 Bohrzyklen
