4 Programmieren: Grundlagen, Datei-Verwaltung,
Programmierhilfen, Paletten-Verwaltung
4.7 Programmier-Grafik
(nicht TNC 426, TNC 430)
Während Sie ein Programm erstellen, kann die TNC die program-
mierte Kontur mit einer Grafik anzeigen.
Programmier-Grafik mitführen/nicht mitführen
ú

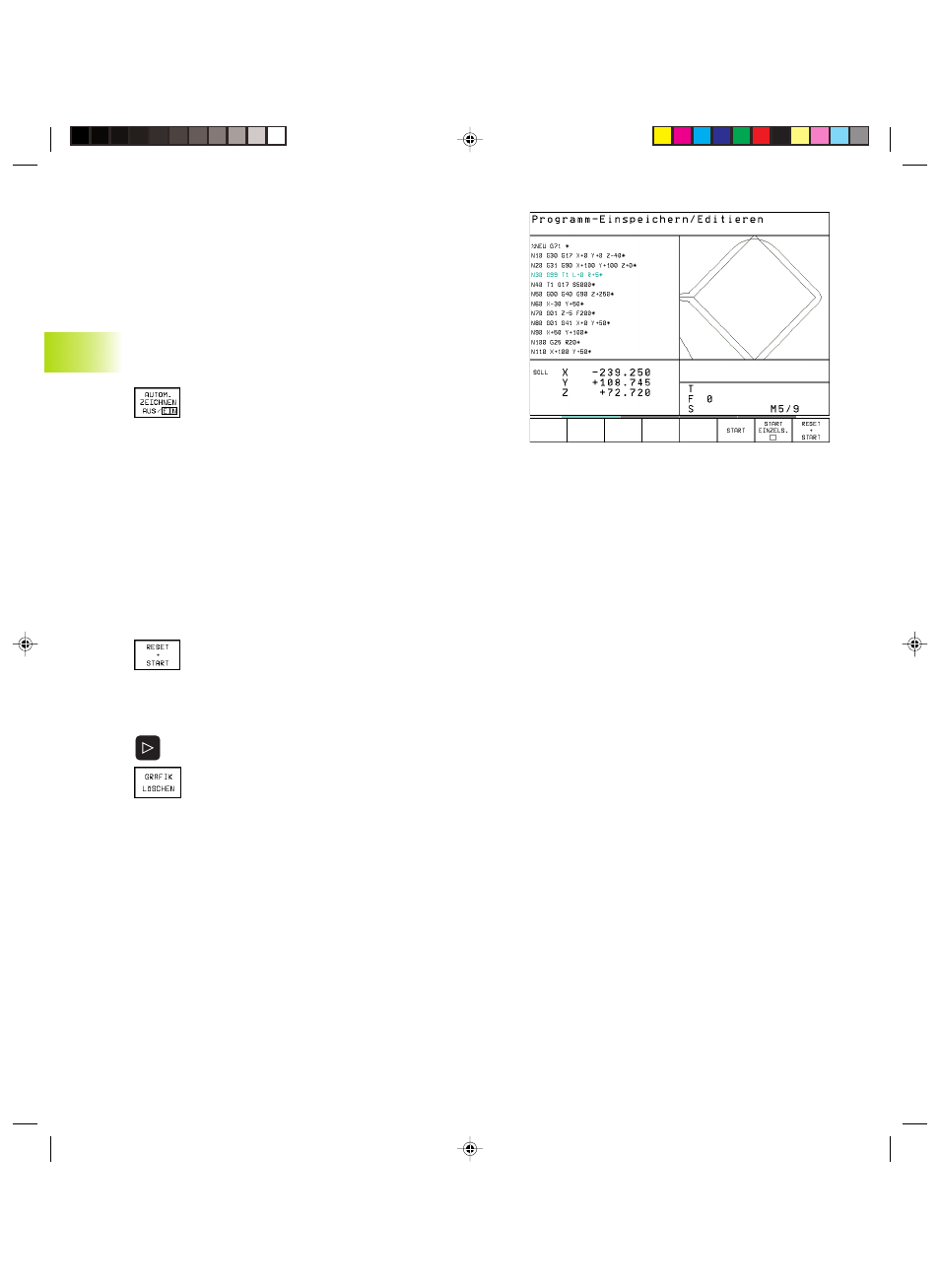

Zur Bildschirm-Aufteilung Programm links und Grafik rechts
wechseln: Taste SPLIT SCREEN und Softkey PROGRAMM +
GRAFIK drücken
ú
Softkey AUTOM. ZEICHNEN auf EIN setzen. Während
Sie die Programmzeilen eingeben, zeigt die TNC jede
programmierte Bahnbewegung im Grafik-Fenster
rechts an.
Wenn die Grafik nicht mitgeführt werden soll, setzen Sie den
Softkey AUTOM. ZEICHNENN auf AUS.
AUTOM. ZEICHNENN EIN zeichnet keine Programmteil-Wiederho-
lungen mit.
Programmier-Grafik für bestehendes Programm
erstellen
ú
Wählen Sie mit den Pfeil-Tasten den Satz, bis zu dem die Grafik
erstellt werden soll oder drücken Sie GOTO und geben die
gewünschte Satz-Nummer direkt ein
ú
Grafik erstellen: Softkey RESET + START drücken
Weitere Funktionen siehe Tabelle rechts.
Grafik löschen
ú
Softkey-Leiste umschalten: Siehe Bild rechts
ú
Grafik löschen: Softkey GRAFIK LÖSCHEN drücken
