Einschränkung während des Programmlaufs
(bei TNC 426, TNC 430)
Die Bearbeitung läßt sich nicht gleichzeitig grafisch
darstellen, wenn der Rechner der TNC durch kompli-
zierte Bearbeitungsaufgaben oder großflächige
Bearbeitungen bereits ausgelastet ist. Beispiel:
Abzeilen über das ganze Rohteil mit großem Werk-
zeug. Die TNC führt die Grafik nicht mehr fort und
blendet den Text ERROR im Grafik-Fenster ein. Die
Bearbeitung wird jedoch weiter ausgeführt.

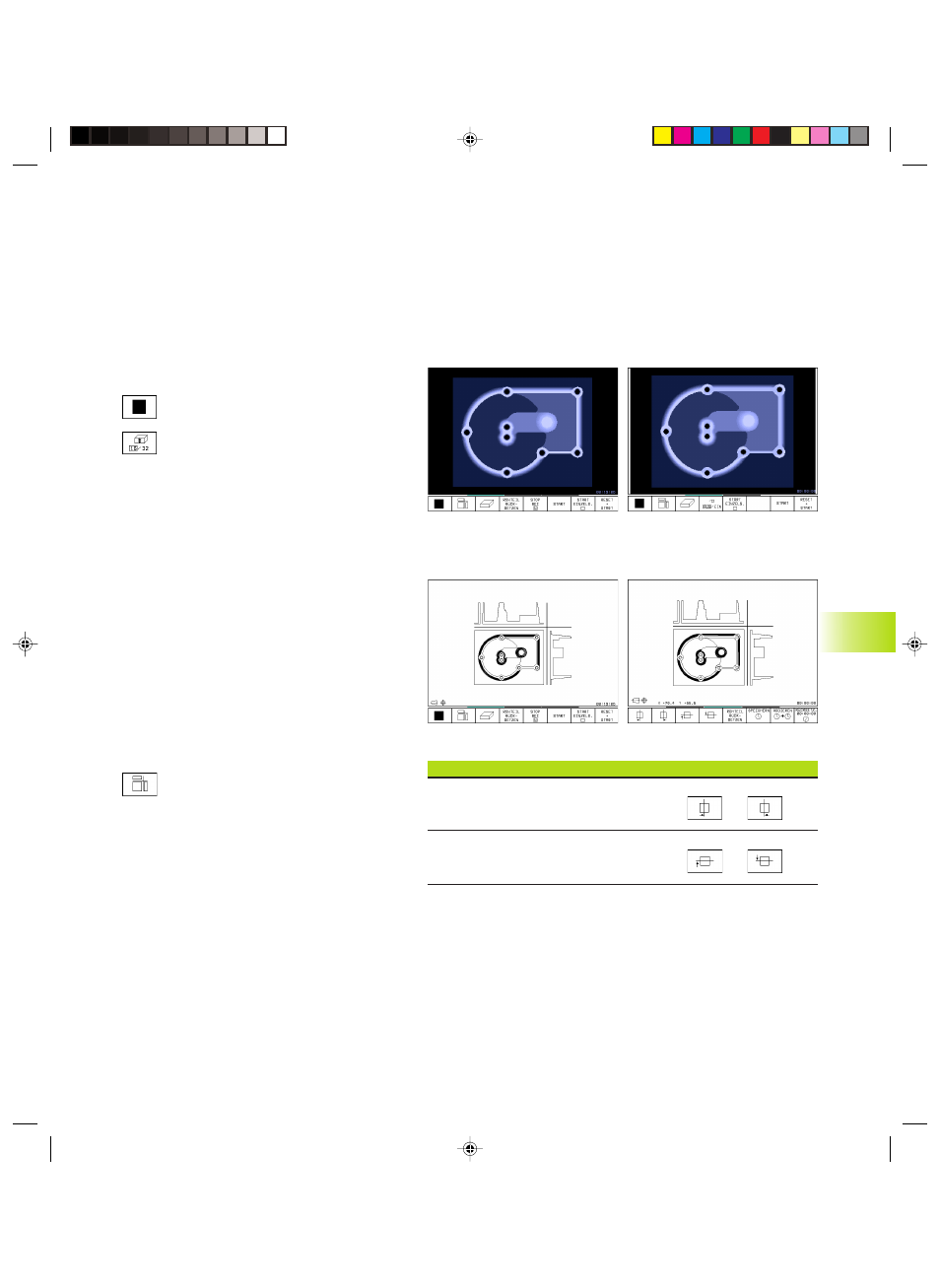

Draufsicht
ú Draufsicht mit Softkey wählen
ú Anzahl der Tiefenniveaus mit Softkey
wählen (nicht TNC 410, Leiste um-
schalten): Umschalten zwischen 16
oder 32 Tiefenniveaus; für die Tiefen-
darstellung dieser Grafik gilt:
„Je tiefer, desto dunkler“
Diese grafische Simulation läuft am
schnellsten ab.
Darstellung in 3 Ebenen
Die Darstellung zeigt eine Draufsicht mit 2 Schnitten,
ähnlich einer technischen Zeichnung. Ein Symbol links
unter der Grafik gibt an, ob die Darstellung der
Projektionsmethode 1 oder der Projektionsmethode 2
nach DIN 6, Teil 1 entspricht (über MP7310 wählbar).
Bei der Darstellung in 3 Ebenen stehen Funktionen zur
Ausschnitts-Vergrößerung zur Verfügung
(nicht TNC 410, siehe „Ausschnitts-Vergrößerung“).
Zusätzlich können Sie die Schnittebene über Softkeys
verschieben:
ú Darstellung in 3 Ebenen mit Softkey
wählen
ú Schalten Sie die Softkey-Leiste um, bis
die TNC folgende Softkeys zeigt:
11
.1 Gr
afik
en
Funktion Softkeys
Vertikale Schnittebene nach rechts
oder links verschieben
Horizontale Schnittebene nach oben
oder unten verschieben
Die Lage der Schnittebene ist während des Verschiebens am Bild-
schirm sichtbar.
Koordinaten der Schnittlinie (nicht TNC 410)
Die TNC blendet die Koordinaten der Schnittlinie, bezogen auf den
Werkstück-Nullpunkt unten im Grafik-Fenster ein. Angezeigt werden
nur Koordinaten in der Bearbeitungsebene. Diese Funktion aktivieren
Sie mit Maschinen-Parameter 7310.
