12 3D-Tastsysteme 308

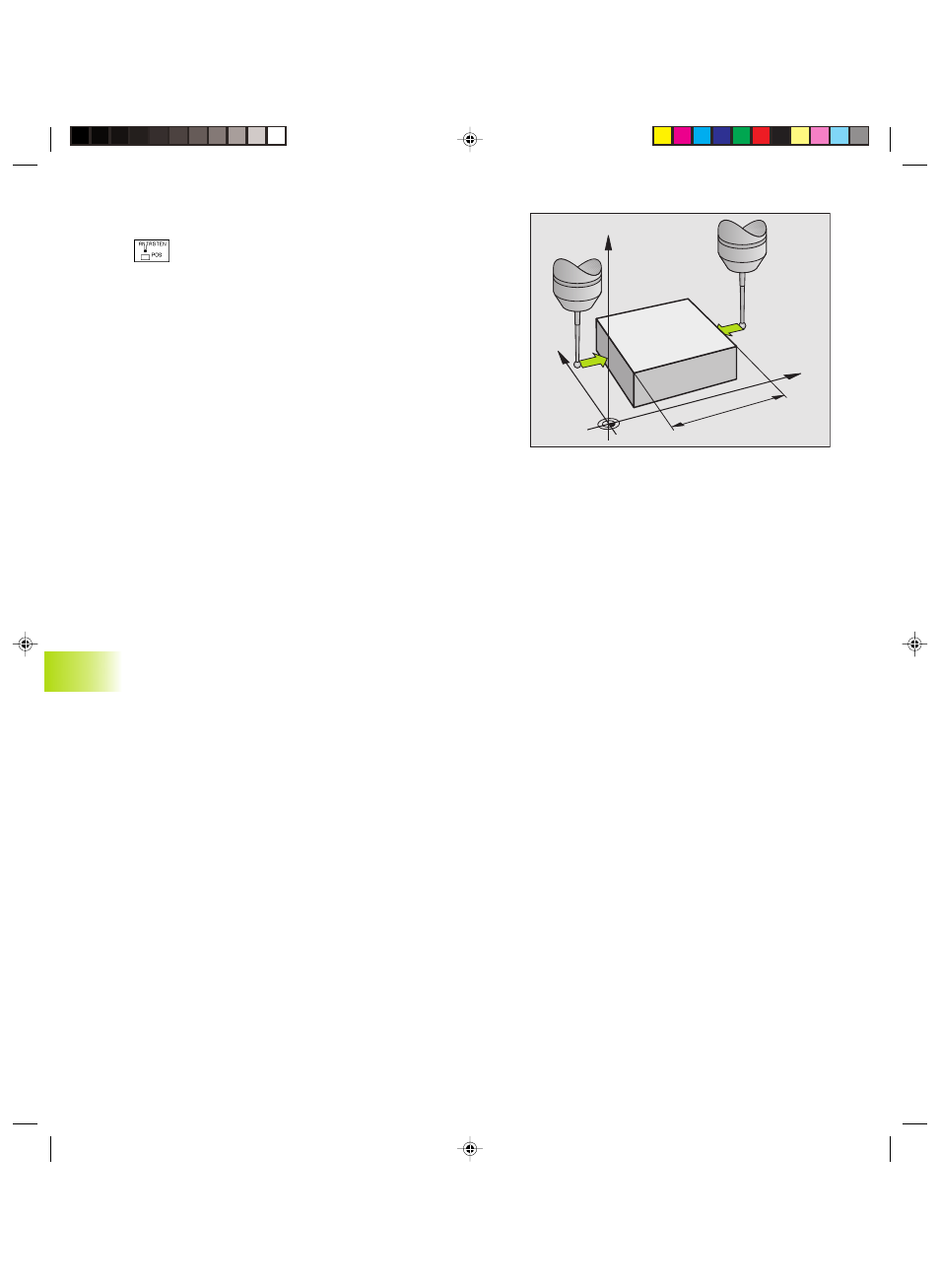

Werkstückmaße bestimmen
Antastfunktion wählen: Softkey ANTASTEN POS drücken
ú Tastsystem in die Nähe des ersten Antastpunkts A
positionieren
ú Antastrichtung über Softkey wählen
ú Antasten: Externe START-Taste drücken
ú Als Bezugspunkt angezeigten Wert notieren (nur, falls
vorher gesetzter Bezugspunkt wirksam bleibt)
ú Bezugspunkt: „0“ eingeben
ú Dialog abbrechen: Taste END drücken
ú Antastfunktion erneut wählen: Softkey ANTASTEN POS
drücken
ú Tastsystem in die Nähe des zweiten Antastpunkts B
positionieren
ú Antastrichtung über Softkey wählen: Gleiche Achse,
jedoch entgegengesetzte Richtung wie beim ersten
Antasten.
ú Antasten: Externe START-Taste drücken
In der Anzeige Bezugspunkt steht der Abstand zwischen den
beiden Punkten auf der Koordinatenachse.
Positionsanzeige wieder auf Werte vor der
Längenmessung setzen
ú Antastfunktion wählen: Softkey ANTASTEN POS drücken
ú Ersten Antastpunkt erneut antasten
ú Bezugspunkt auf notierten Wert setzen
ú Dialog abbrechen: Taste END drücken.
Winkel messen
Mit einem 3D-Tastsystem können Sie einen Winkel in der
Bearbeitungsebene bestimmen. Gemessen wird der
■ Winkel zwischen der Winkelbezugsachse und einer Werkstück-
Kante oder der
■ Winkel zwischen zwei Kanten
Der gemessene Winkel wird als Wert von maximal 90° angezeigt.
12.3 W
e
rkstüc
k
e
v
e
rmessen mit 3D-T
astsyst
emen
Y
X
Z
A
B
l
