113 HEIDENHAIN TNC 410, TNC 426, TNC 430
Gerade im Eilgang G10
Gerade mit Vorschub G11 F . . .
Das Werkzeug fährt auf einer Geraden von seiner aktuellen Position
zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt des
vorangegangenen Satzes.
11
ú Polarkoordinaten-Radius R: Abstand des Geraden-
Endpunkts zum Pol I, J eingeben
ú Polarkoordinaten-Winkel H: Winkelposition des Gera-
den-Endpunkts zwischen –360° und +360°
Das Vorzeichen von H ist durch die Winkel-Bezugs-
achse festgelegt:
Winkel von der Winkel-Bezugsachse zu R gegen den
Uhrzeigersinn: H>0
Winkel von der Winkel-Bezugsachse zu R im Uhrzeiger-
sinn: H<0
NC-Beispielsätze
N120 I+45 J+25 *
N130 G11 G42 R+30 H+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *

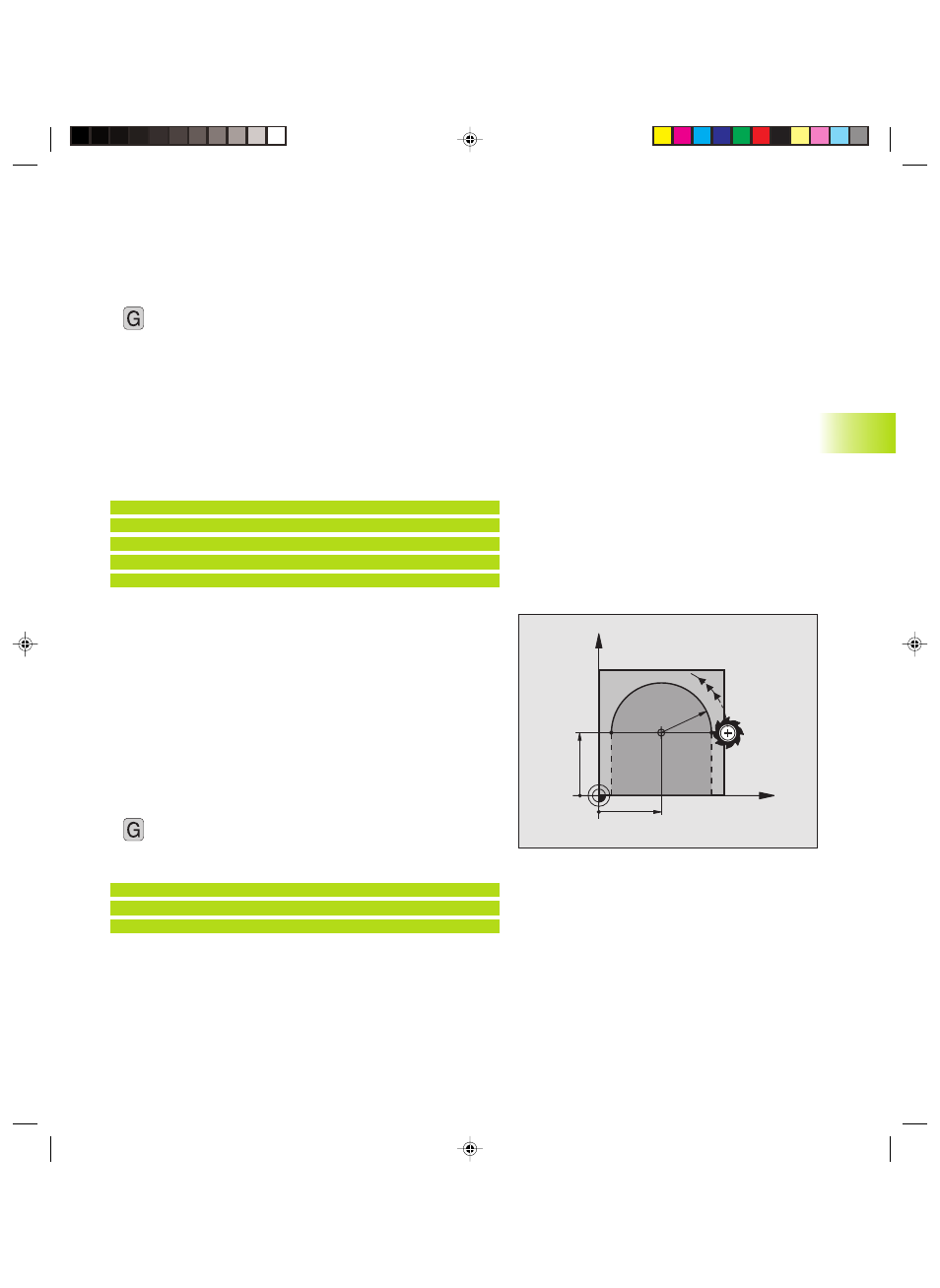

Kreisbahn G12/G13/G15 um Pol I, J
Der Polarkoordinaten-Radius R ist gleichzeitig Radius des Kreisbo-
gens. R ist durch den Abstand des Startpunkts zum Pol I, J festge-
legt. Die zuletzt programmierte Werkzeug-Position vor dem G12-,
G13- oder G15-Satz ist der Startpunkt der Kreisbahn.
Drehsinn
■ Im Uhrzeigersinn: G12
■ Im Gegen-Uhrzeigersinn: G13
■ Ohne Drehrichtungs-Angabe: G15
Die TNC fährt die Kreisbahn mit der zuletzt programmierten
Drehrichtung.
13
ú Polarkoordinaten-Winkel H: Winkelposition des
Kreisbahn-Endpunkts zwischen –5400° und +5400°
NC-Beispielsätze
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
X
Y
25=I
25=J
R20
6.5 Bahnbew
egung
en – P
olar
k
oor
dinat
en
