114

6 Programmieren: Konturen programmieren

6.5 Bahnbew

egung

en – P

olar

k

oor

dinat

en

X

Y

40=I

35=J

30°

120°

R30

R25

Y

X

Z

I,J

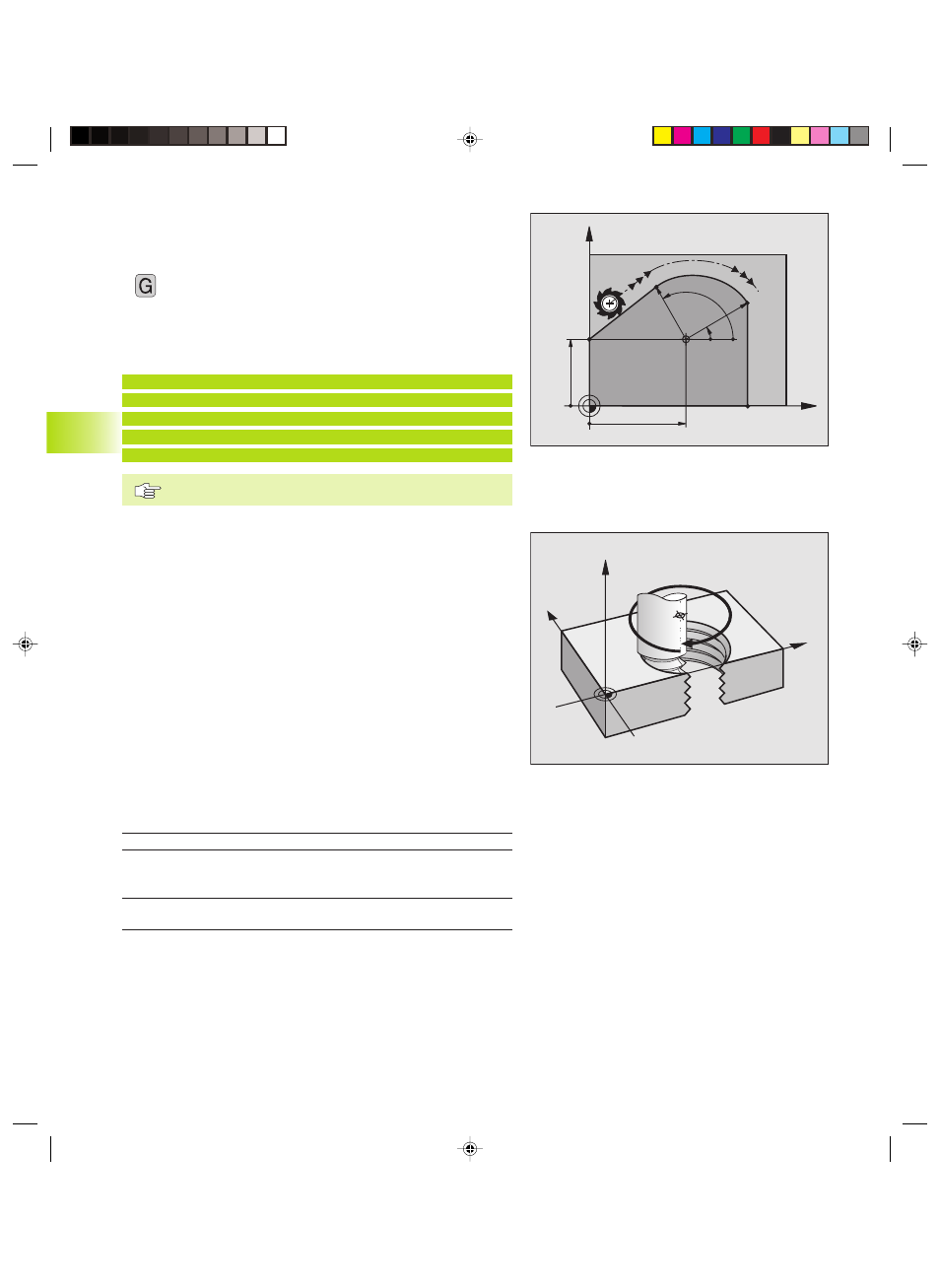

Kreisbahn G16 mit tangentialem Anschluß

Das Werkzeug fährt auf einer Kreisbahn, die tangential an ein
vorangegangenes Konturelement anschließt.

16

ú

Polarkoordinaten-Radius R: Abstand des Kreisbahn-
Endpunkts zum Pol I, J

ú

Polarkoordinaten-Winkel H: Winkelposition des Kreis-
bahn-Endpunkts

NC-Beispielsätze

N120 I+40 J+35 *
N130 G01 G41 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *

Der Pol I, J ist nicht Mittelpunkt des Konturkreises!

Schraubenlinie (Helix)

Eine Schraubenlinie entsteht aus der Überlagerung einer Kreisbewe-
gung und einer Geradenbewegung senkrecht dazu. Die Kreisbahn
programmieren Sie in einer Hauptebene.

Die Bahnbewegungen für die Schraubenlinie können Sie nur in
Polarkoordinaten programmieren .

Einsatz

Innen- und Außengewinde mit größeren Durchmessern

Schmiernuten

Berechnung der Schraubenlinie
Zum Programmieren benötigen Sie die inkrementale Angabe des
Gesamtwinkels, den das Werkzeug auf der Schraubenlinie fährt und
die Gesamthöhe der Schraubenlinie.

Für die Berechnung in der Fräsrichtung von unten nach oben gilt:

Anzahl Gänge n

Gewindegänge + Gangüberlauf am
Gewindeanfang und -ende

Gesamthöhe h

Steigung P x Anzahl der Gänge n

Inkrementaler

Anzahl der Gänge x 360° + Winkel für

Gesamtwinkel IPA

Gewinde-Anfang + Winkel für Gang-
überlauf

Anfangskoordinate Z

Steigung P x (Gewindegänge +
Gangüberlauf am Gewinde-Anfang)
