147 HEIDENHAIN TNC 410, TNC 426, TNC 430

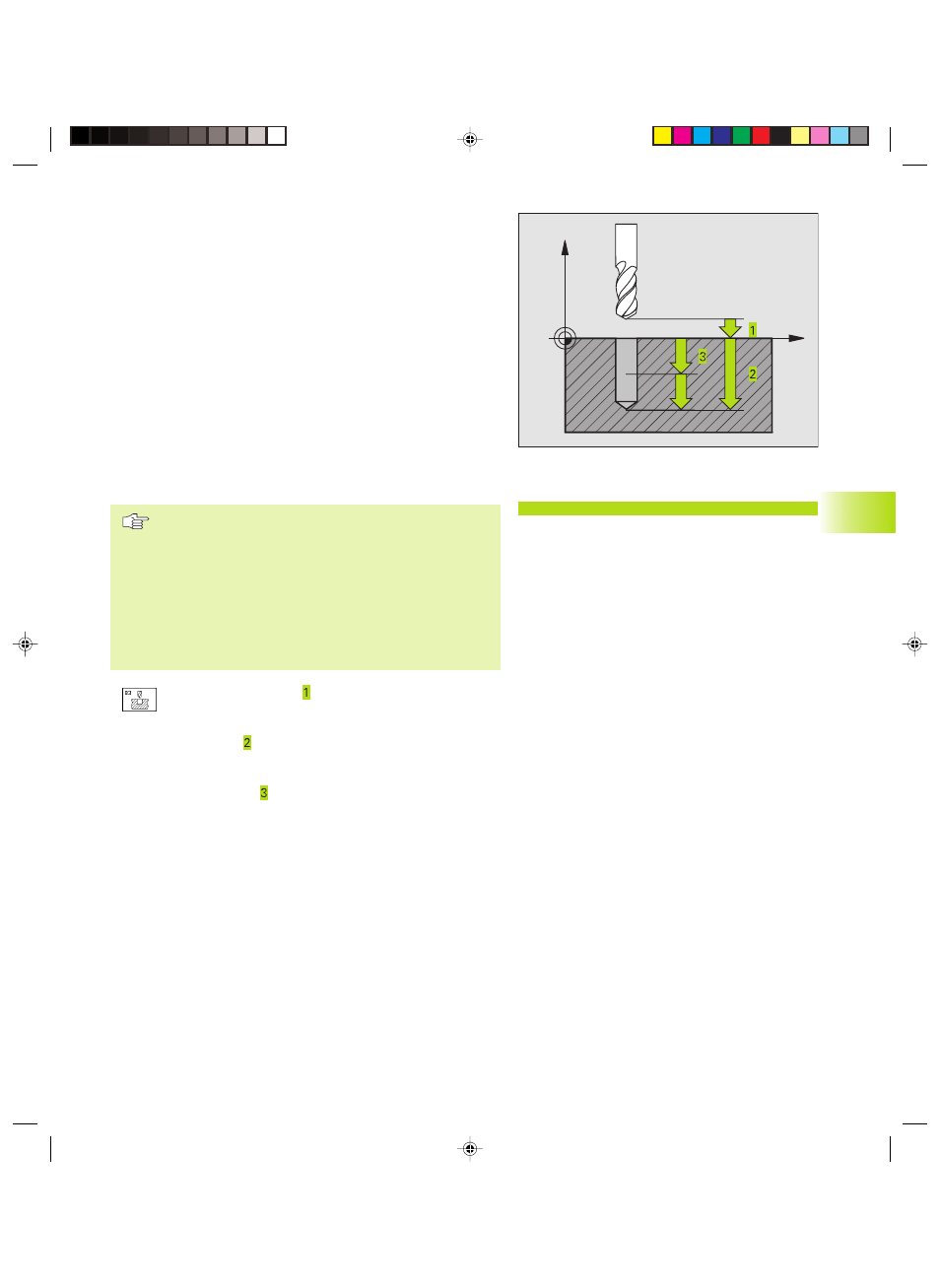

TIEFBOHREN (Zyklus G83)
1 Das Werkzeug bohrt mit dem eingegebenen Vorschub F von der
aktuellen Position bis zur ersten Zustell-Tiefe
2 Danach fährt die TNC das Werkzeug im Eilgang zurück und wieder
bis zur ersten Zustell-Tiefe, verringert um den Vorhalte-Abstand t.
3 Die Steuerung ermittelt den Vorhalte-Abstand selbsttätig:
■ Bohrtiefe bis 30 mm: t = 0,6 mm
■ Bohrtiefe über 30 mm: t = Bohrtiefe/50
maximaler Vorhalte-Abstand: 7 mm
4 Anschließend bohrt das Werkzeug mit dem eingegebenen
Vorschub F um eine weitere Zustell-Tiefe
5 Die TNC wiederholt diesen Ablauf (1 bis 4), bis die eingegebene
Bohrtiefe erreicht ist
6 Am Bohrungsgrund zieht die TNC das Werkzeug, nach der
Verweilzeit zum Freischneiden, mit Eilgang zur Startposition zurück
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte)
der Bearbeitungsebene mit Radiuskorrektur G40
programmieren.
Positionier-Satz auf den Startpunkt in der Spindelachse
(Sicherheits-Abstand über Werkstück-Oberfläche) pro-
grammieren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest.
ú Sicherheits-Abstand (inkremental): Abstand zwischen
Werkzeugspitze (Startposition) und Werkstück-Oberflä-
che
ú Bohrtiefe (inkremental): Abstand zwischen
Werkstückoberfläche und Bohrungsgrund (Spitze des
Bohrkegels)
ú Zustell-Tiefe (inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird. Die TNC fährt in
einem Arbeitsgang auf die Bohrtiefe wenn:
■ Zustell-Tiefe und Bohrtiefe gleich sind
■ die Zustell-Tiefe größer als die Bohrtiefe ist
Die Bohrtiefe muß kein Vielfaches der
Zustell-Tiefe sein
ú Verweilzeit in Sekunden: Zeit, in der das Werkzeug am
Bohrungsgrund verweilt, um freizuschneiden
ú Vorschub F: Verfahrgeschwindigkeit des Werkzeugs
beim Bohren in mm/min
8.3 Bohrzyklen
X
Z
NC-Beispielsatz:
N10 G83 P01 2 P02 -20 5 P03 0 P04 500*
