8 Programmieren: Zyklen
176
ú

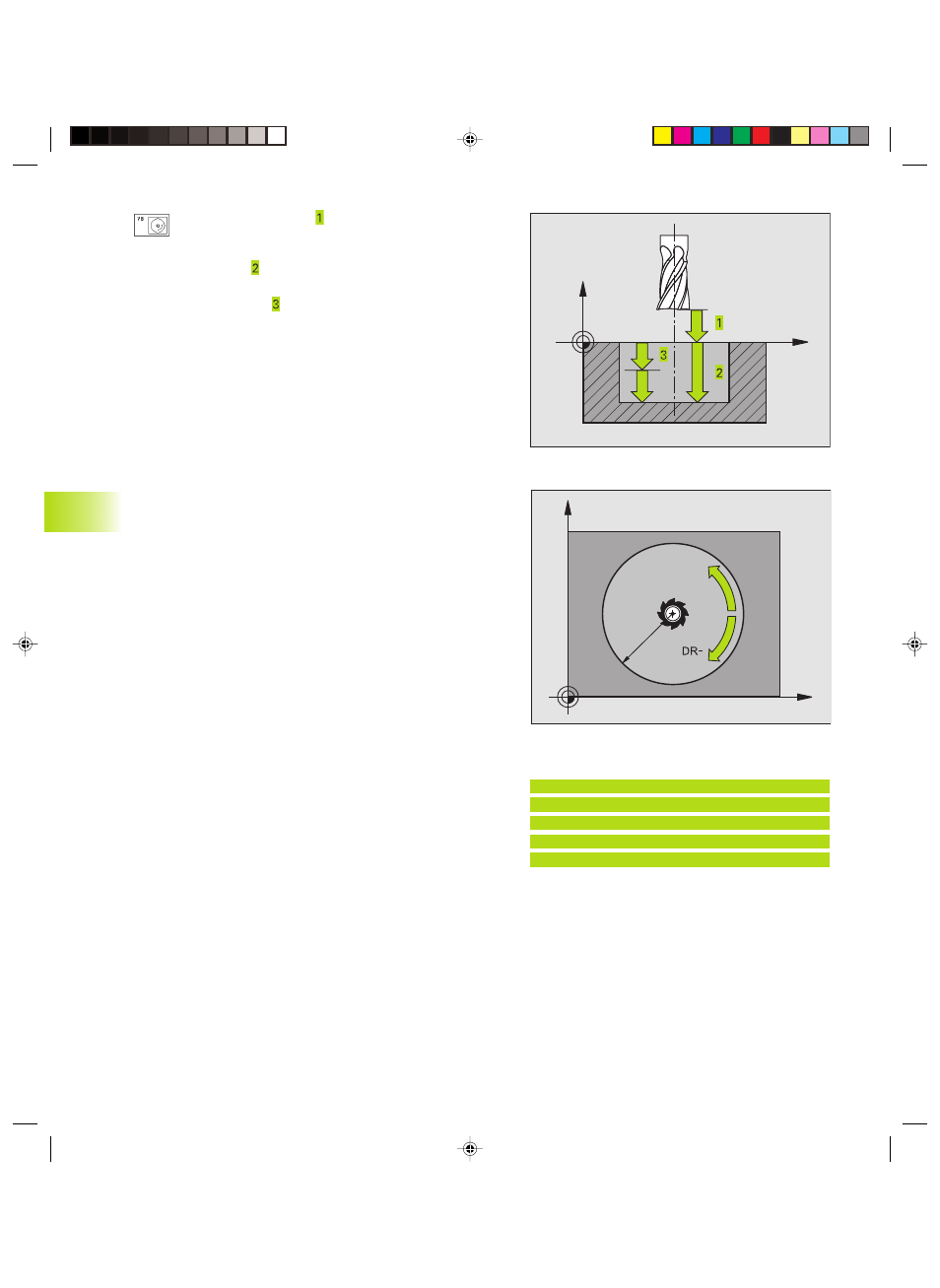

Sicherheits-Abstand (inkremental): Abstand zwi-
schen Werkzeugspitze (Startposition) und Werkstück-
Oberfläche
ú
Frästiefe (inkremental): Abstand zwischen Werk-
stück-Oberfläche und Taschengrund
ú
Zustell-Tiefe (inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
■
Zustell-Tiefe und Tiefe gleich sind
■
die Zustell-Tiefe größer als die Tiefe ist
ú
Vorschub Tiefenzustellung: Verfahrgeschwindigkeit des
Werkzeugs beim Einstechen
ú
Kreisradius: Radius der Kreistasche
ú
Vorschub F: Verfahrgeschwindigkeit des Werkzeugs in
der Bearbeitungsebene
8.4 Zyklen zum F
räsen v
on
Tasc
hen,
Zapf
en und Nut
en
X
Y
DR+
R
X
Z
NC-Beispielsätze:
N36 G77 P01 2 P02 -20 P03 5 P04 100
P05 40 P06 250*
...
N48 G78 P01 2 P02 -20 P03 5 P04 100
P05 40 P06 250*
