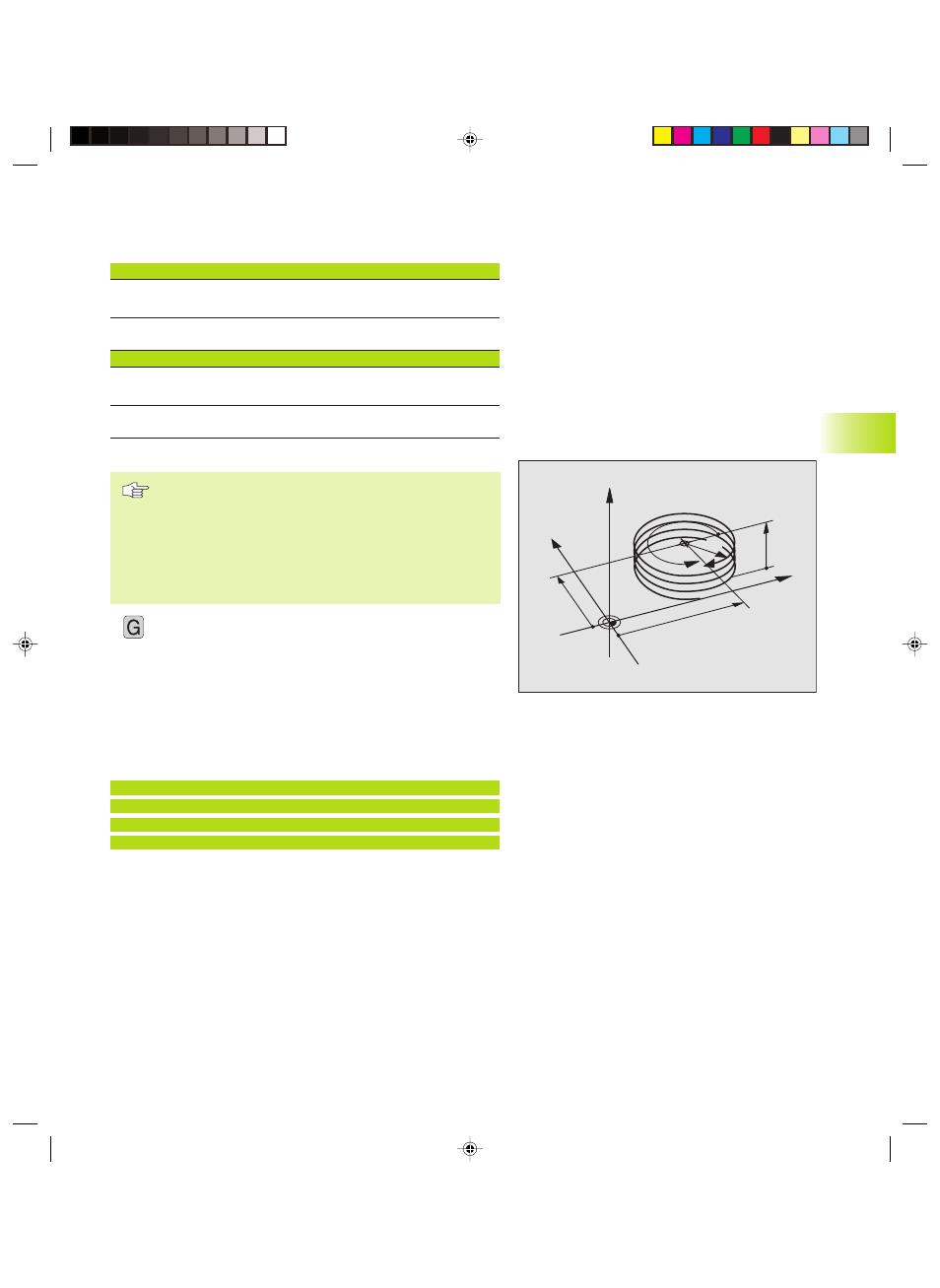

Seite 131

Advertising
background image

115

HEIDENHAIN TNC 410, TNC 426, TNC 430

Y

X

Z

25=J

40=I

5

270°

R3

6.5 Bahnbew

egung

en – P

olar

k

oor

dinat

en

Form der Schraubenlinie
Die Tabelle zeigt die Beziehung zwischen Arbeitsrichtung, Drehsinn
und Radiuskorrektur für bestimmte Bahnformen.

Innengewinde

Arbeitsrichtung

Drehsinn

Radiuskorrektur

rechtsgängig

Z+

G13

G41

linksgängig

Z+

G12

G42

rechtsgängig

Z–

G12

G42

linksgängig

Z–

G13

G41

Außengewinde

rechtsgängig

Z+

G13

G42

linksgängig

Z+

G12

G41

rechtsgängig

Z–

G12

G41

linksgängig

Z–

G13

G42

Schraubenlinie programmieren

Geben Sie den Drehsinn und den inkrementalen Gesamt-
winkel G91 H mit gleichem Vorzeichen ein, sonst kann das
Werkzeug in einer falschen Bahn fahren.

Für den Gesamtwinkel G91 H können Sie einen Wert von
–5400° bis +5400° eingeben. Wenn das Gewinde mehr
als 15 Gänge hat, dann programmieren Sie die Schrau-
benlinie in einer Programmteil-Wiederholung
(Siehe „9.2 Programmteil-Wiederholungen“)

12

ú

Polarkoordinaten-Winkel H: Gesamtwinkel inkremental
(G91) eingeben, den das Werkzeug auf der Schrauben-
linie fährt. Nach der Eingabe des Winkels wählen Sie
die Werkzeug-Achse mit einer Achswahltaste.

ú

Koordinate für die Höhe der Schraubenlinie inkremental
eingeben

ú

Radiuskorrektur G40/G41/G42
nach Tabelle links oben eingeben

NC-Beispielsätze

N120 I+40 J+25 *
N130 G01 Z+0 F100 M3 *
N140 G11 G41 R+3 H+270 *
N150 G12 G91 H-1800 Z+5 F+50 *
