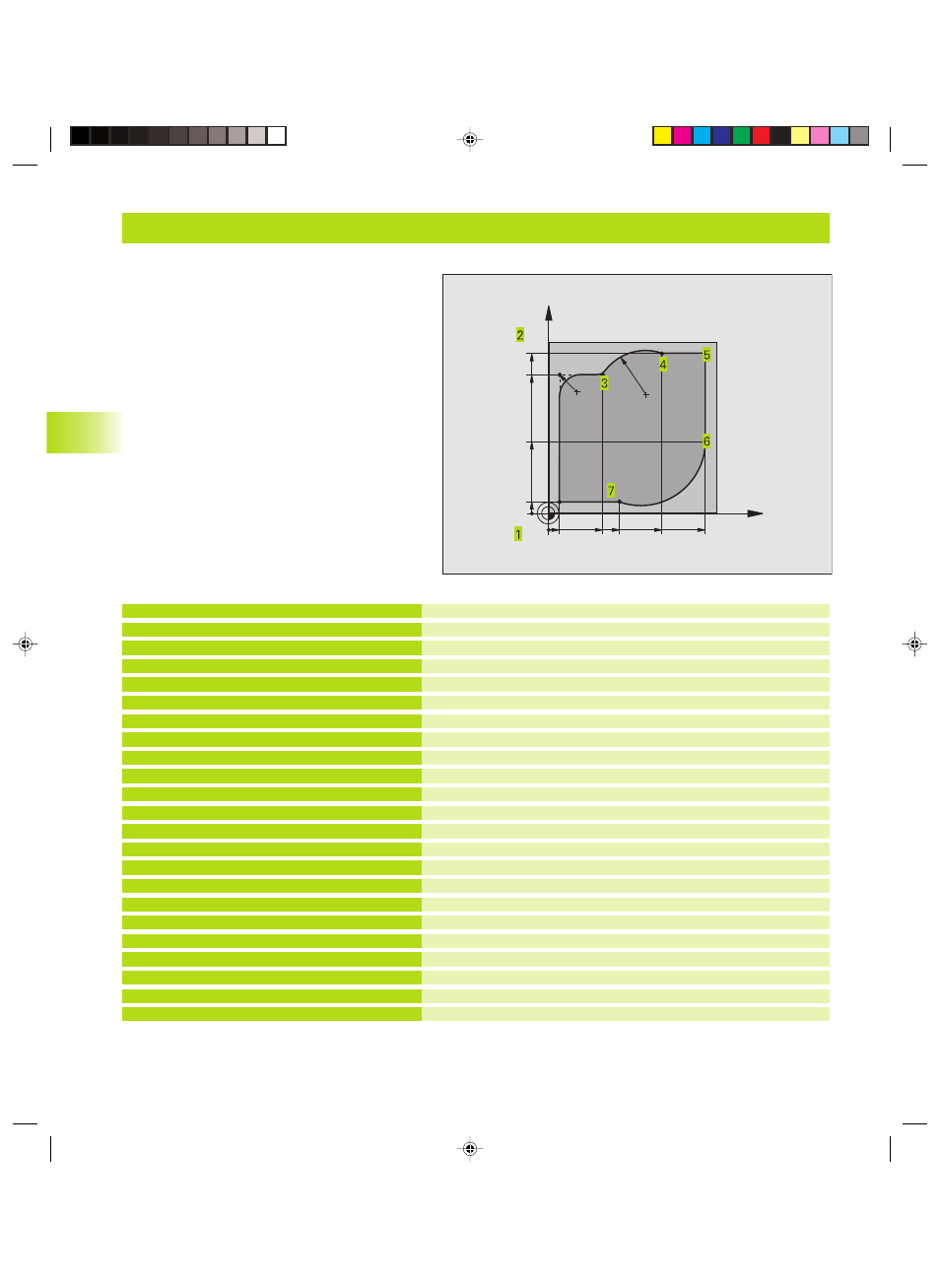

Beispiel: Kreisbewegungen kartesisch
%CIRCULAR G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+10 *
N40 T1 G17 S4000 *
N50 G00 G40 G90 Z+250 *
N60 X-10 Y-10 *
N70 G01 Z-5 F1000 M3 *
N80 G01 G41 X+5 Y+5 F300 *
N90 G26 R5 F150 *
N100 Y+85 *
N110 G25 R10 *
N120 X+30 *
N130 G02 X+70 Y+95 R+30 *
N140 G01 X+95 *
N150 Y+40 *
N160 G06 X+40 Y+5 *
N170 G01 X+5 *
N180 G27 R5 F500 *
N190 G40 X-20 Y-20 F1000 *
N200 G00 Z+250 M2 *
N999999 %CIRCULAR G71 *
Rohteil-Definition für grafische Simulation der Bearbeitung
Werkzeug-Definition im Programm
Werkzeug-Aufruf mit Spindelchse und Spindeldrehzahl
Werkzeug freifahren in der Spindelachse mit Eilgang
Werkzeug vorpositionieren
Auf Bearbeitungstiefe fahren mit Vorschub F = 1000 mm/min
Kontur an Punkt 1 anfahren, Radiuskorrektur G41 aktivieren
Tangentiales Anfahren
Punkt 2: erste Gerade für Ecke 2
Radius mit R = 10 mm einfügen
Punkt 3 anfahren: Startpunkt des Kreises mit G02
Punkt 4 anfahren: Endpunkt des Kreises mit G02, Radius 30 mm
Punkt 5 anfahren
Punkt 6 anfahren
Punkt 7 anfahren: Endpunkt des Kreises, Kreisbogen mit tangentia-
lem Anschluß an Punkt 6, TNC berechnet den Radius selbst
Letzten Konturpunkt 1 anfahren
Tangentiales Wegfahren
Freifahren in der Bearbeitungsebene, Radiuskorrektur aufheben
Werkzeug freifahren in der Spindelachse, Programm-Ende
